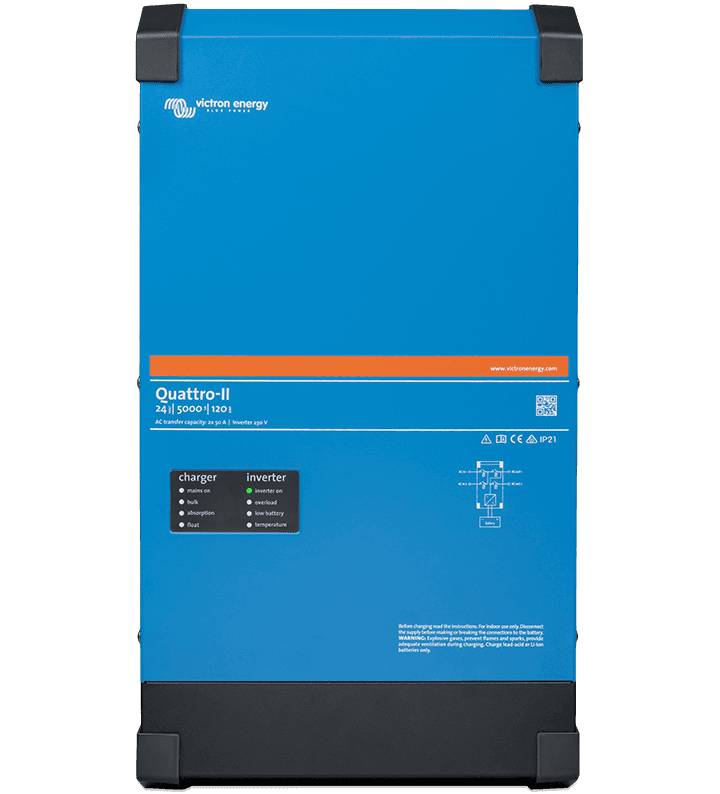

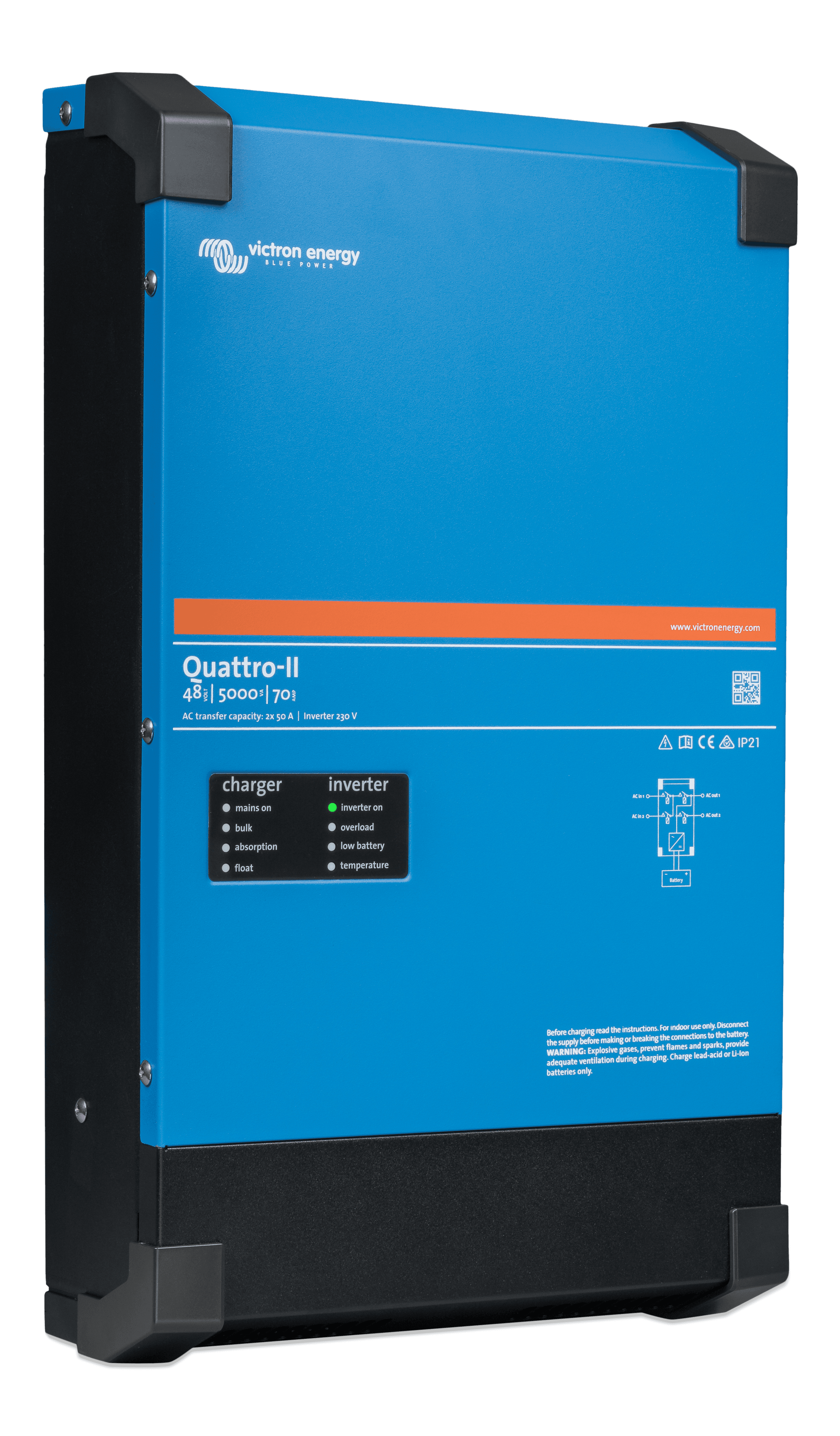

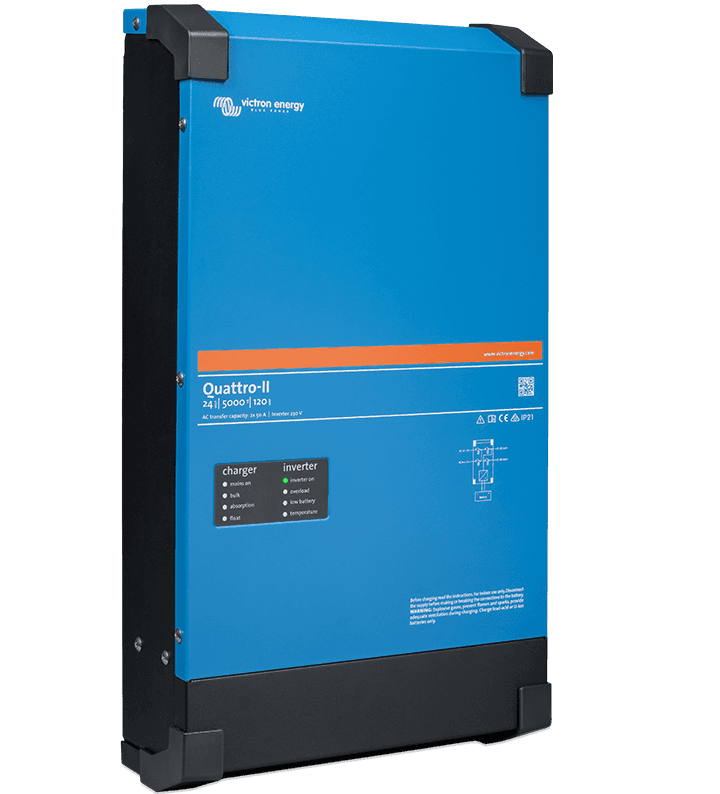

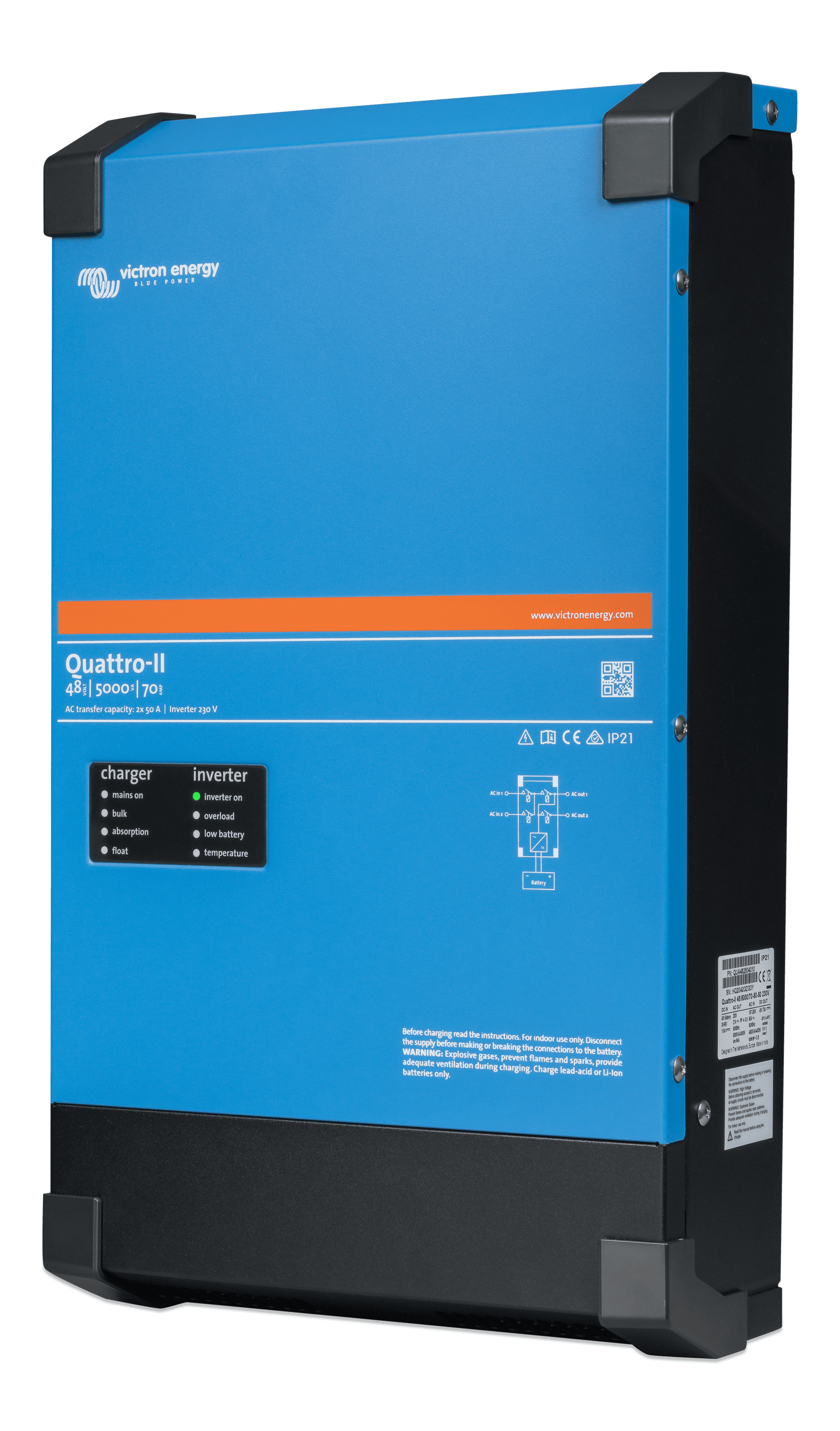

Quattro-II

Al igual que el MultiPlus-II, el Quattro-II también es un aparato compuesto de un inversor y un cargador. Además, admite dos entradas CA y se conecta automáticamente a la entrada activa. Sus muchas características incluyen un inversor de onda sinusoidal pura, carga adaptativa, tecnología PowerAssist híbrida, además de múltiples características para su integración en distintos sistemas, como sistemas trifásicos o de fase dividida.
Quattro-II
Quattro-II
background
Models:

24/5000/120-50 and 48/5000/70-50

Year warranty

World-wide support

Acerca de este
producto

Al igual que el MultiPlus-II, el Quattro-II también es un aparato compuesto de un inversor y un cargador. Además, admite dos entradas CA y se conecta automáticamente a la entrada activa. Sus muchas características incluyen un inversor de onda sinusoidal pura, carga adaptativa, tecnología PowerAssist híbrida, además de múltiples características para su integración en distintos sistemas, como sistemas trifásicos o de fase dividida.
Product Block

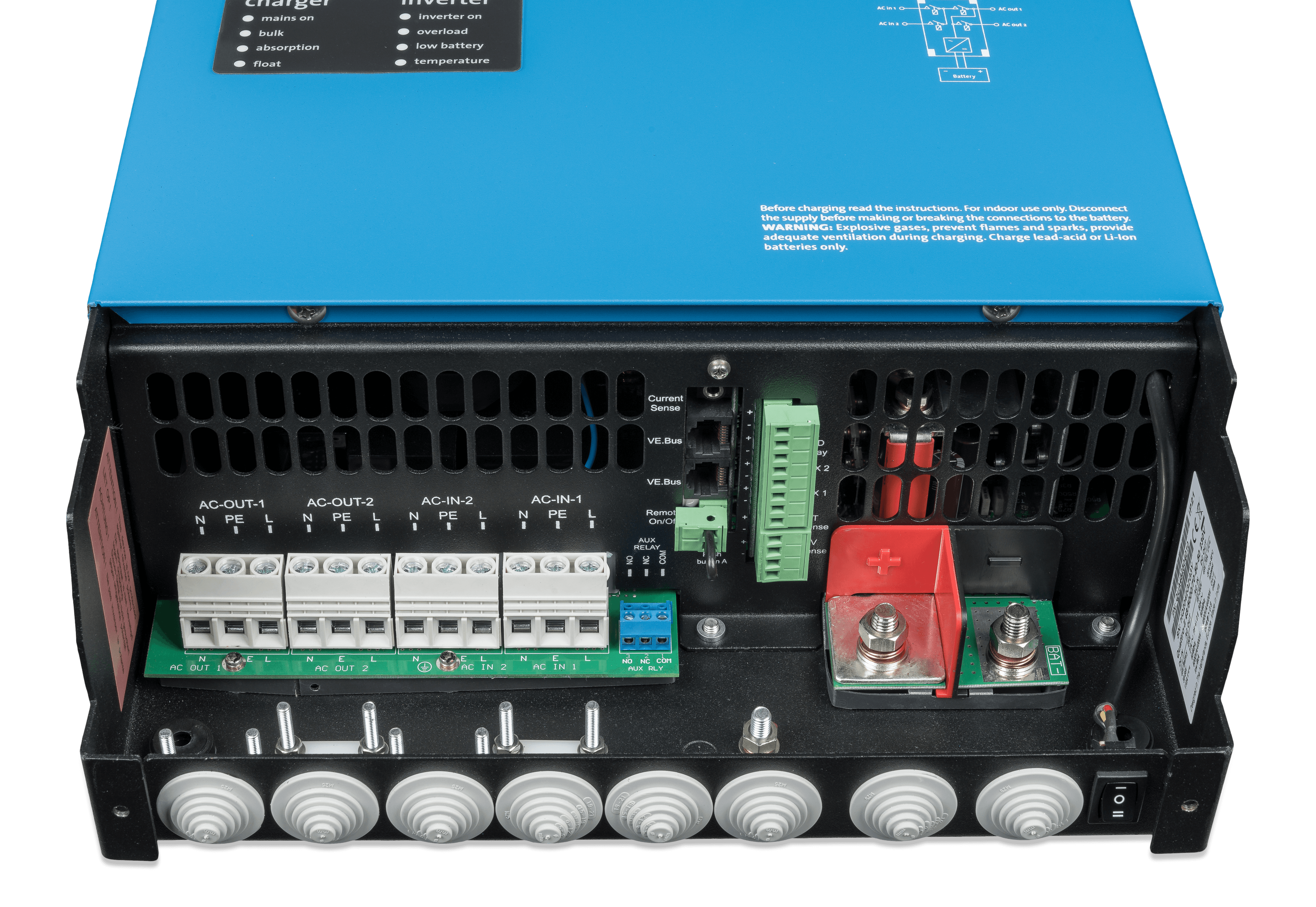

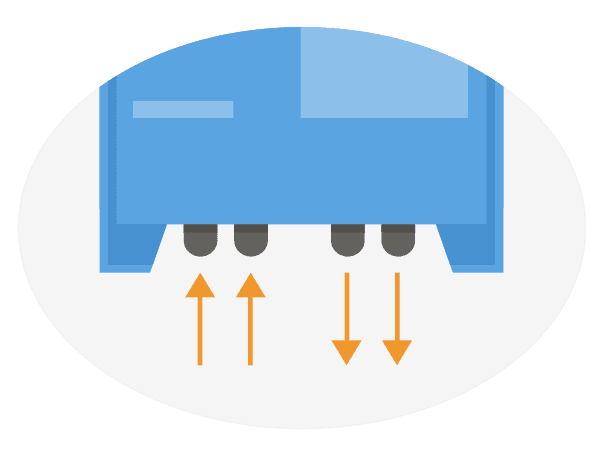

Dos entradas CA y dos salidas CA

El Quattro-II puede conectarse a dos fuentes de alimentación CA independientes, por ejemplo a la red del pantalán y a un generador, o a dos generadores. El Quattro-II se conectará automáticamente a la fuente de alimentación activa. La salida principal dispone de la función “no-break” (sin interrupción). En caso de apagón, o de desconexión de la red eléctrica o del generador, el Quattro-II asume el suministro de las cargas conectadas. Esto ocurre tan rápidamente (menos de 20 milisegundos) que los ordenadores y demás equipos electrónicos continúan funcionando sin interrupción. La segunda salida sólo está activa cuando a una de las entradas del Quattro-II le llega alimentación CA. Aquellos consumos que no deberían alimentarse por batería, como el aire acondicionado o el calentador de agua, pueden conectarse a esta salida.
Product Block

La exclusiva función PowerAssist

El Quattro-II puede evitar las sobrecargas en una fuente CA limitada, como pueda ser un generador o una toma de puerto. En primer lugar, reducirá automáticamente la carga de la batería cuando, de no hacerlo, se produciría una sobrecarga. En segundo lugar, tomará corriente de la batería para compensar la alimentación del generador o de la red eléctrica.
Product Block

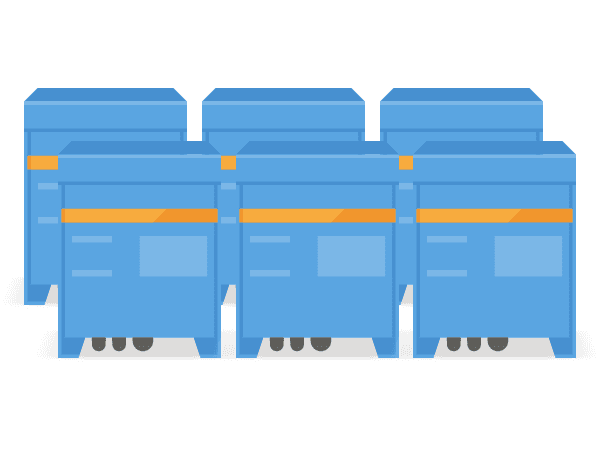

Potencia prácticamente ilimitada gracias al funcionamiento en paralelo

Se pueden conectar hasta 6 Quattro-II en paralelo para alcanzar una mayor potencia de salida. También es posible el funcionamiento en modo trifásico o en fase dividida.

Downloads
and support

Datasheets
  • Quattro-II
    .PDF
Manuals
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • Quattro-II 230V (PDF)
    .PDF
  • Quattro-II 230V (HTML5)
    .HTML
Enclosure Dimensions
  • Quattro-II 24V 5kVA 230V
    .PDF
  • Quattro-II 24V 5kVA 230V (3D)
    .PDF
  • Quattro-II 24V 5kVA 230V (stp)
  • Quattro-II 48V 5kVA 230V
    .PDF
  • Quattro-II 48V 5kVA 230V (3D)
    .PDF
  • Quattro-II 48V 5kVA 230V (stp)
High Quality Photos

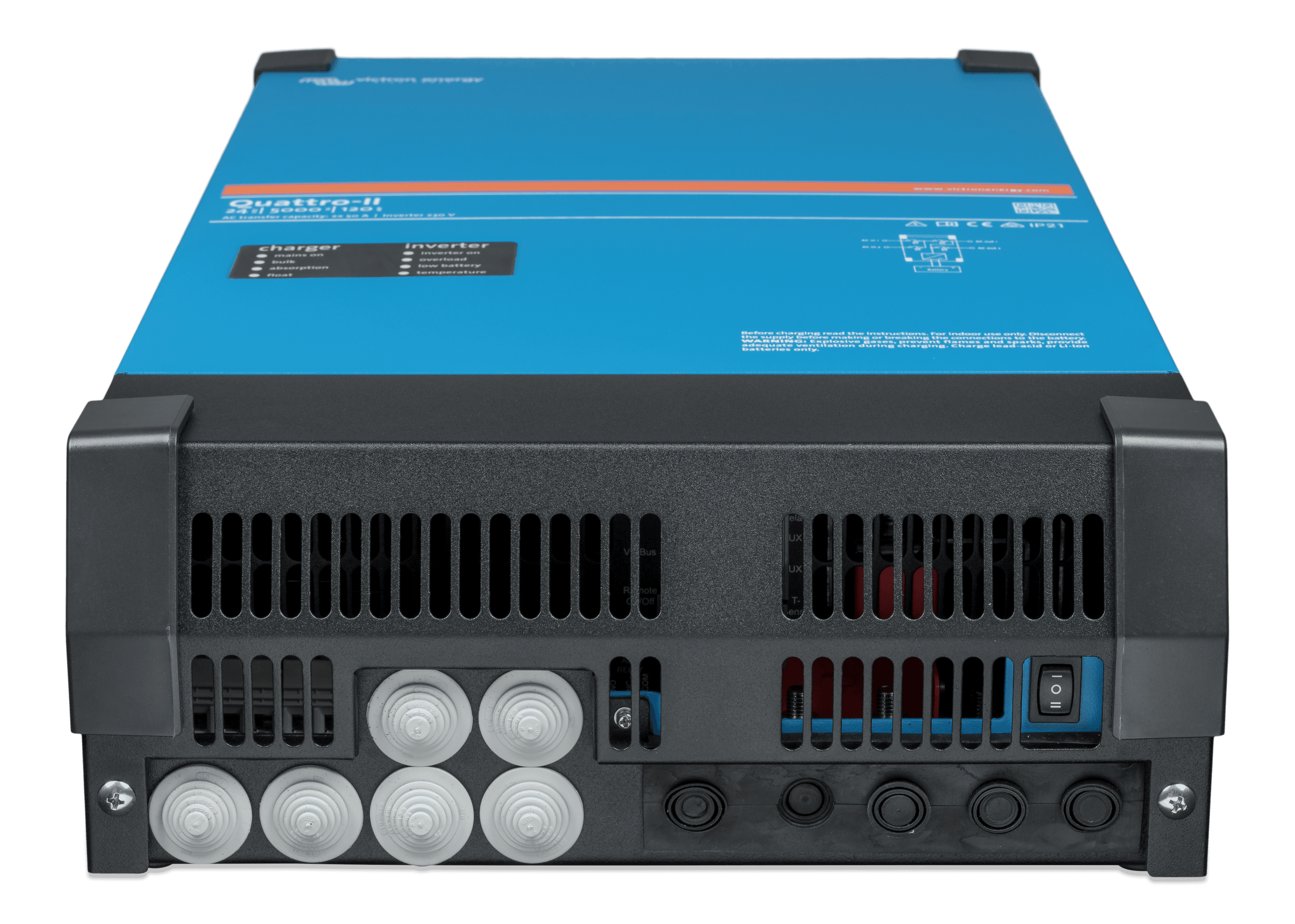

  • Quattro-II 24/5000/120-50/50 230V (bottom)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (bottom)
    .PNG

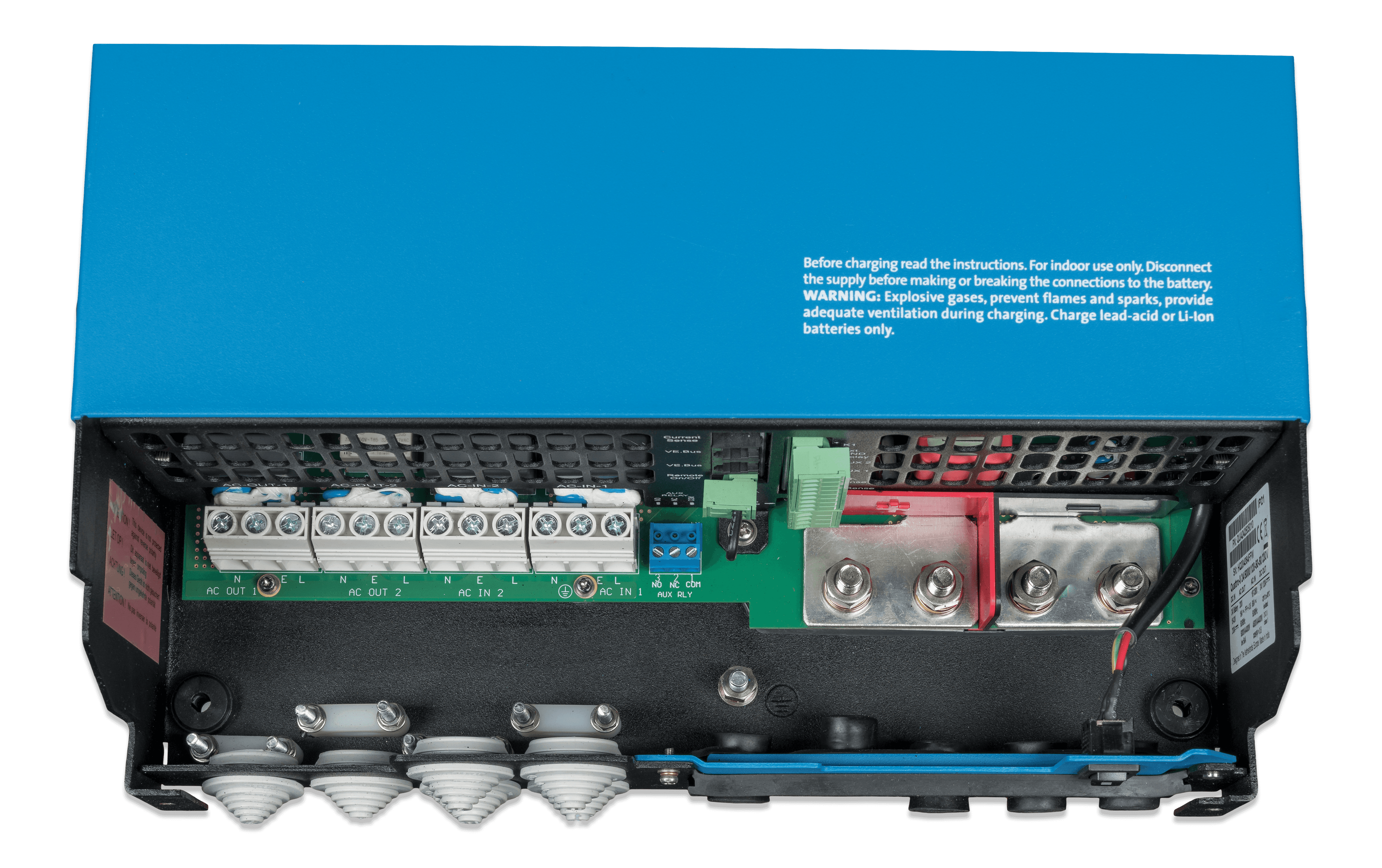

  • Quattro-II 24/5000/120-50/50 230V (close up)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (close up)
    .PNG

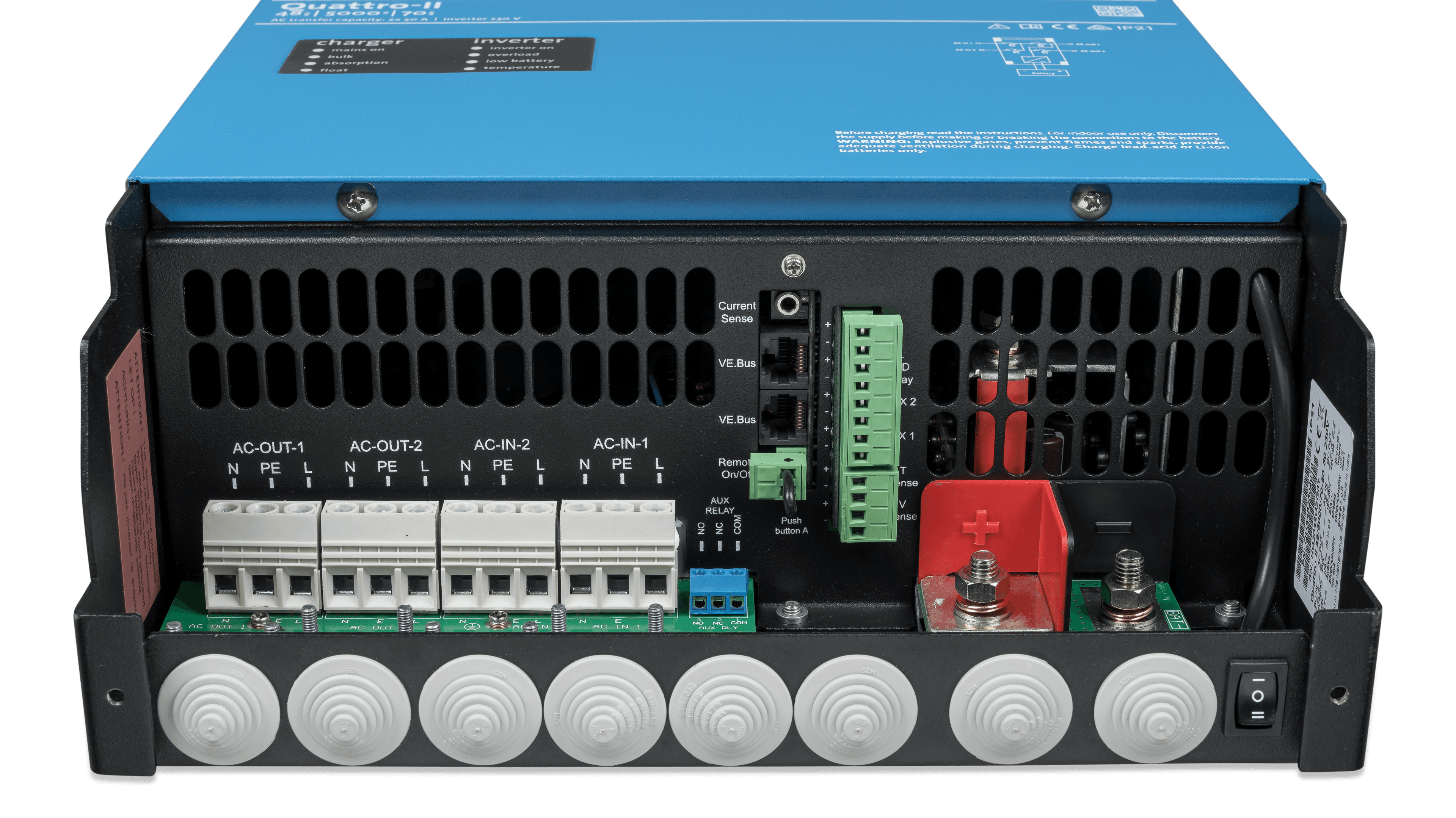

  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG
  • Quattro-II 24/5000/120-50/50 230V (connections)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (connections)
    .PNG

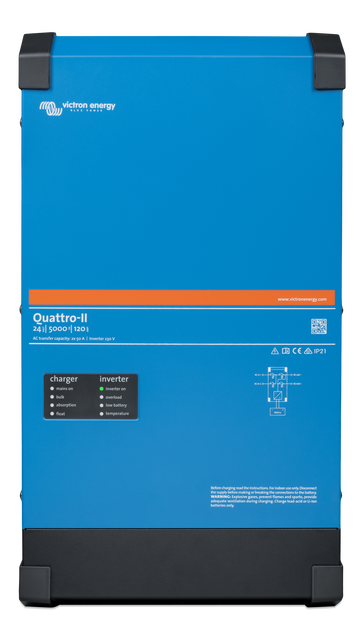

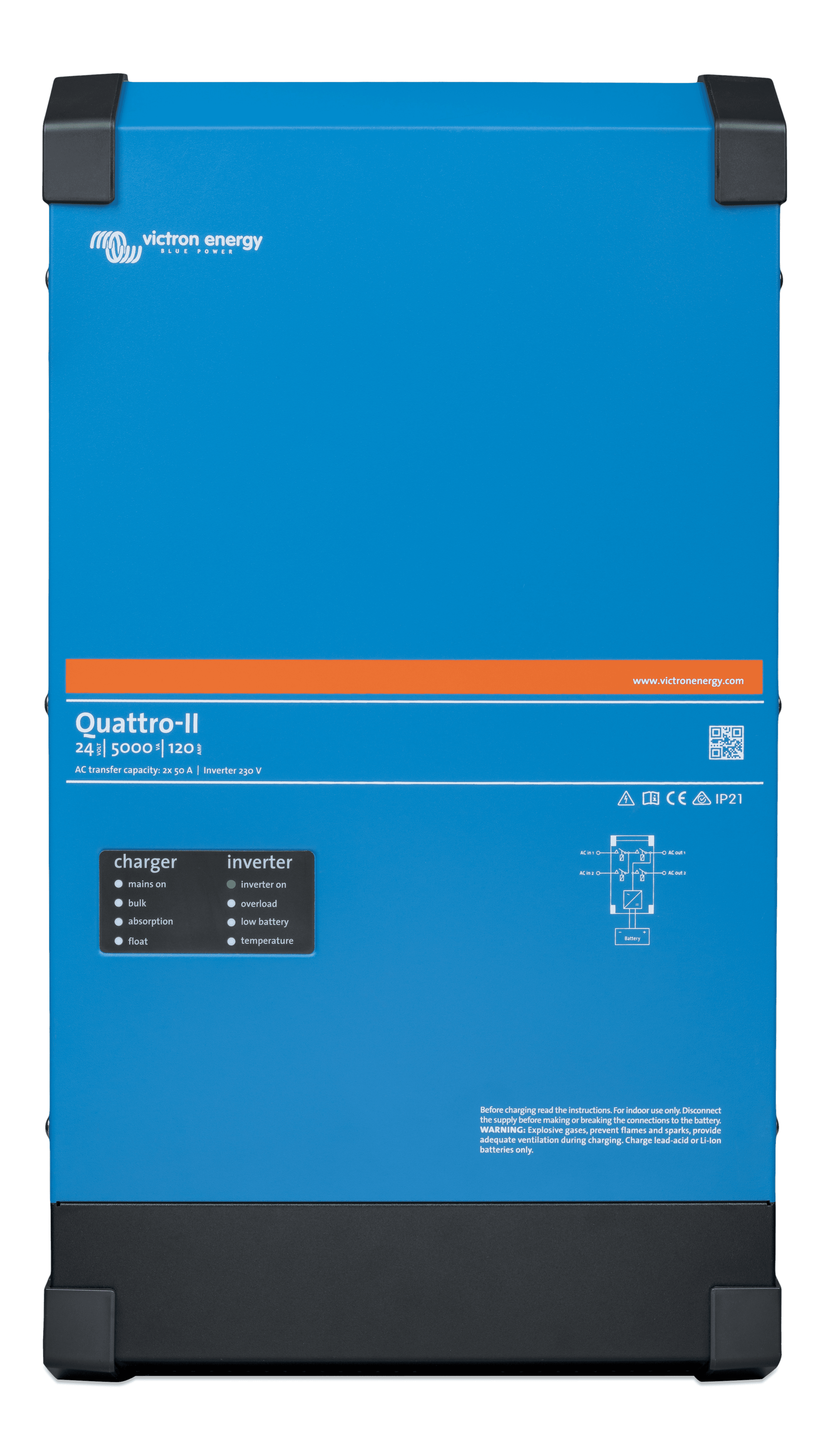

  • Quattro-II 24/5000/120-50/50 230V (front)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (front)
    .PNG

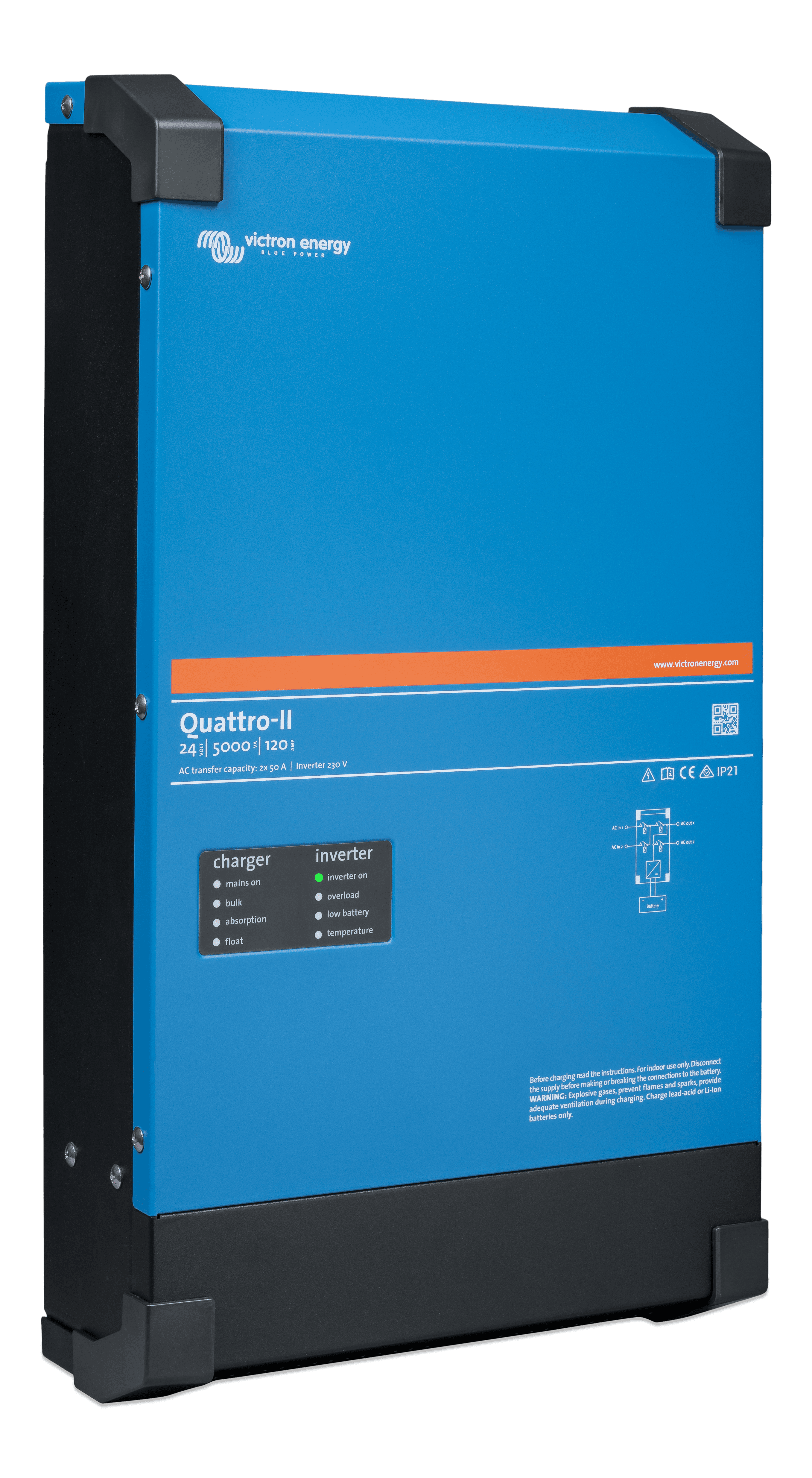

  • Quattro-II 24/5000/120-50/50 230V (right)  thumbnail
    Quattro-II 24/5000/120-50/50 230V (right)
    .PNG

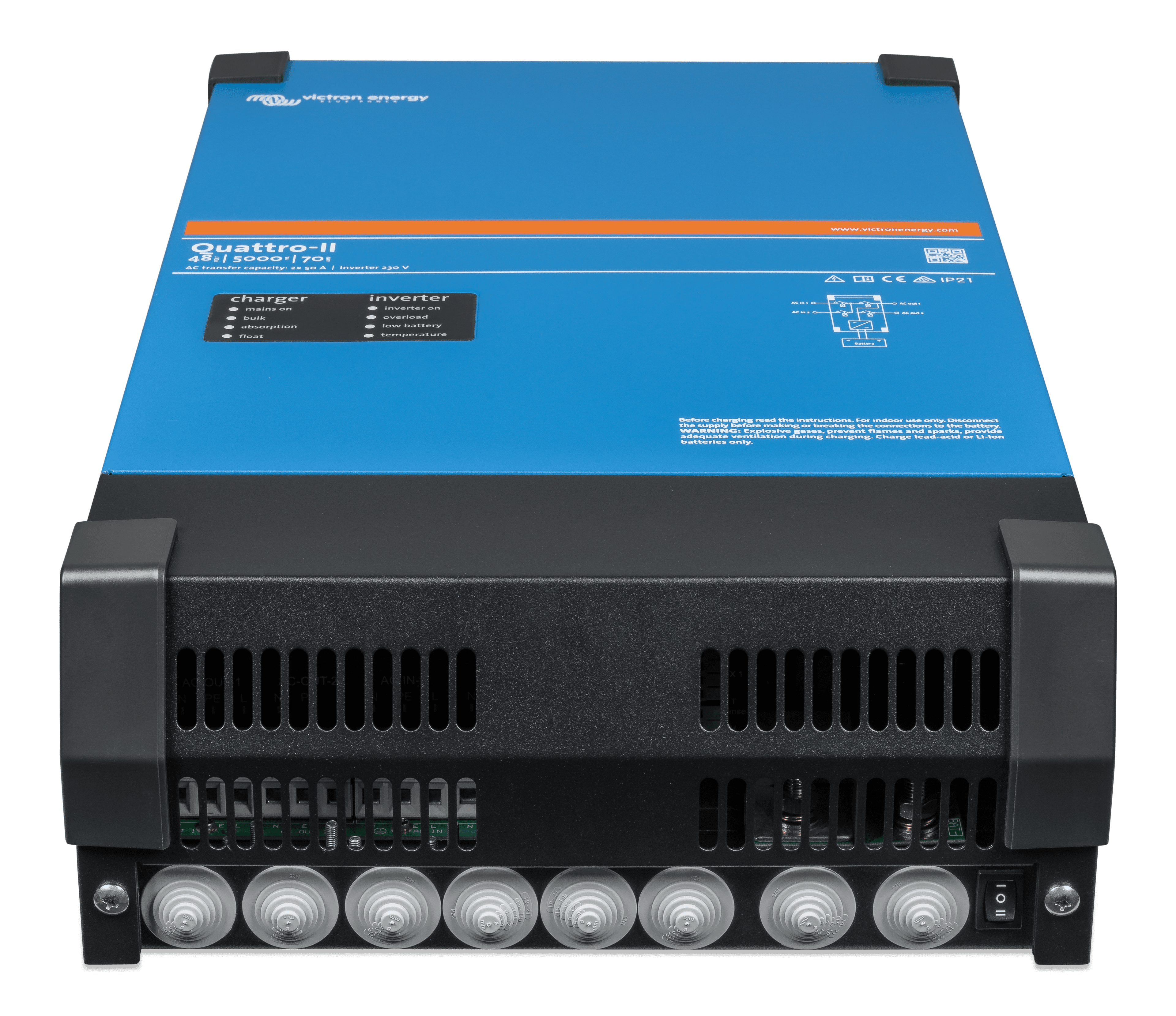

  • Quattro-II 48/5000/70-50/50 (connector closed)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector closed)
    .PNG

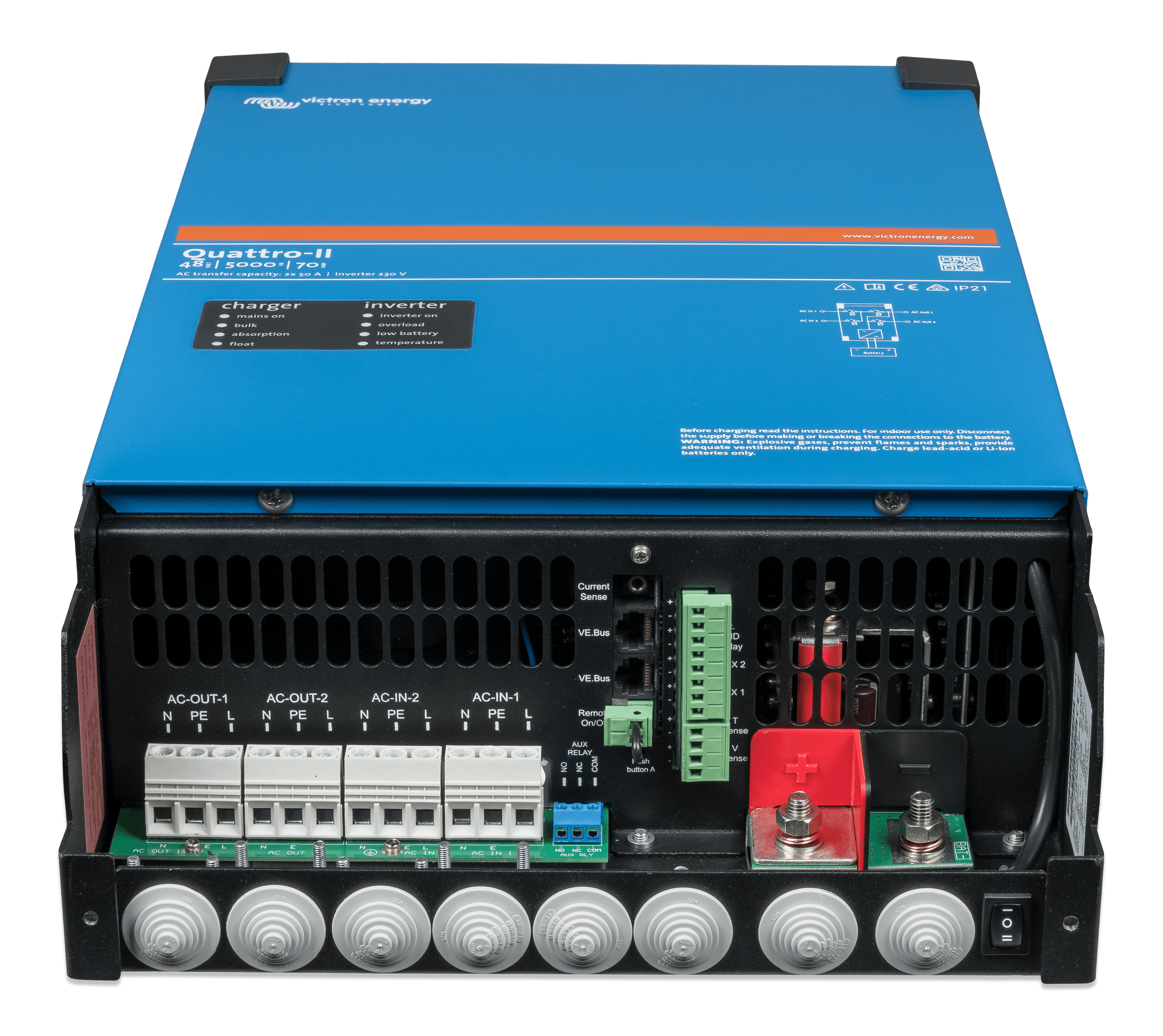

  • Quattro-II 48/5000/70-50/50 (connector open bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector open bottom)
    .PNG
  • Quattro-II 48/5000/70-50/50 (connector)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector)
    .PNG
  • Quattro-II 48/5000/70-50/50 (connector bottom)  thumbnail
    Quattro-II 48/5000/70-50/50 (connector bottom)
    .PNG
  • Quattro-II 48/5000/70-50/50 (left)  thumbnail
    Quattro-II 48/5000/70-50/50 (left)
    .PNG
  • Quattro-II 48/5000/70-50/50 (right)  thumbnail
    Quattro-II 48/5000/70-50/50 (right)
    .PNG

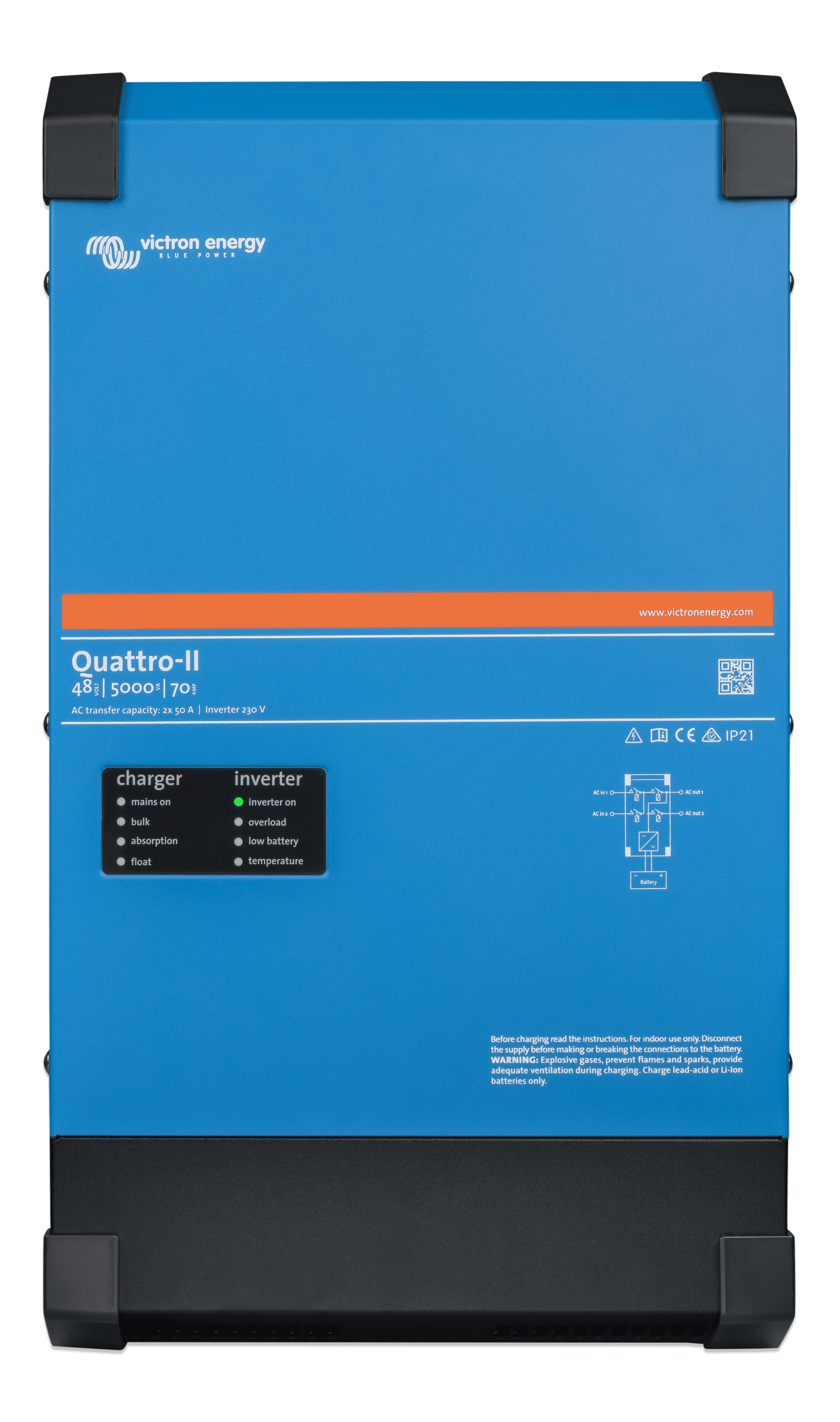

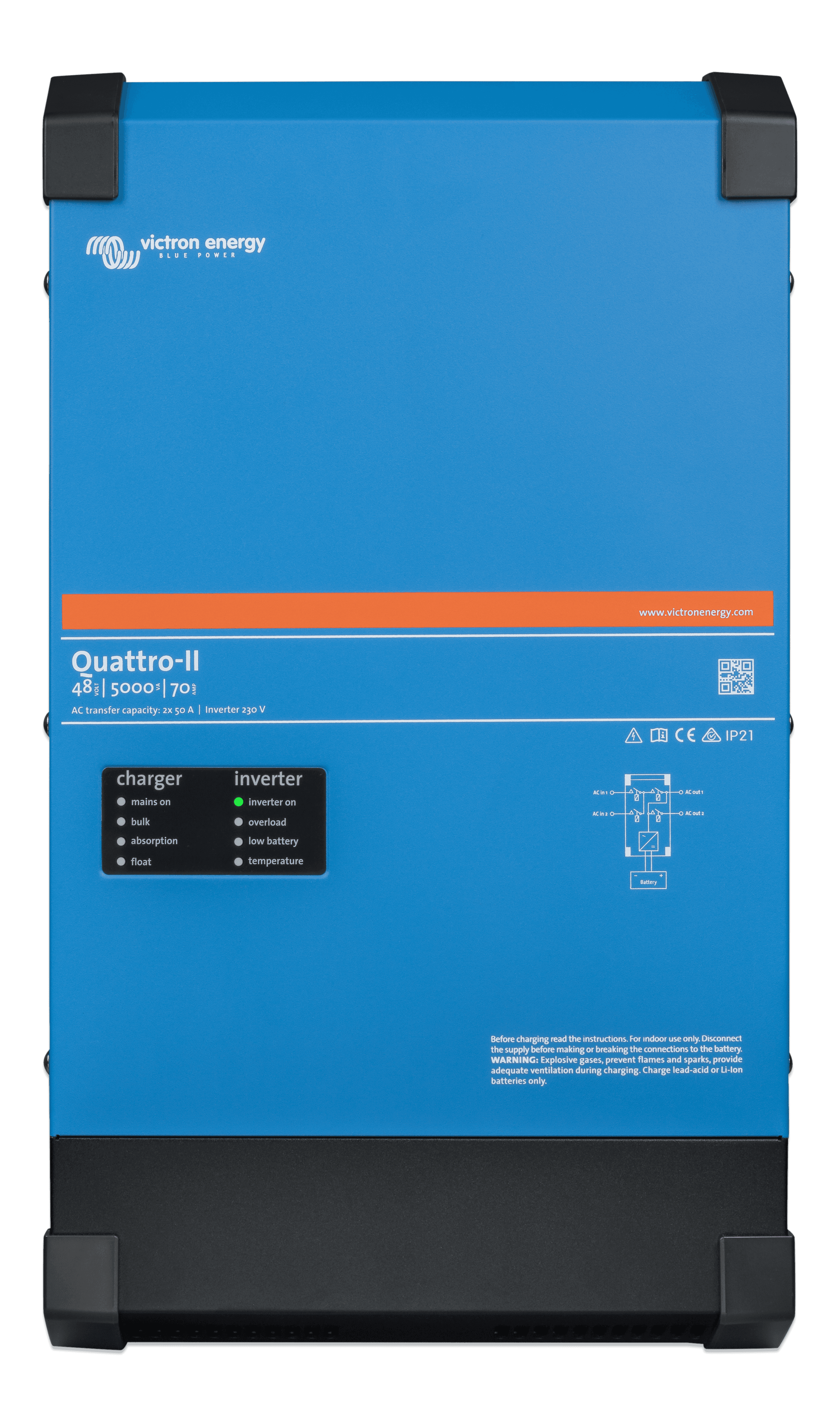

  • Quattro-II 48/5000/70-50/50 (front)  thumbnail
    Quattro-II 48/5000/70-50/50 (front)
    .PNG

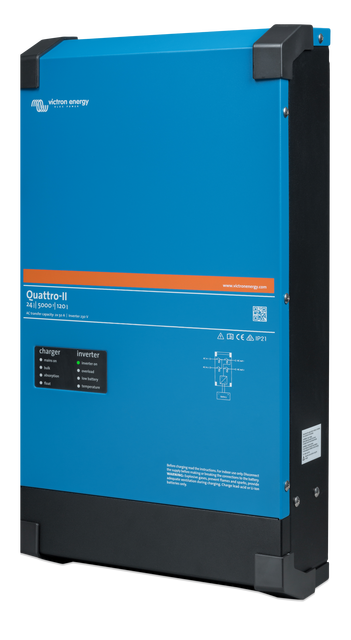

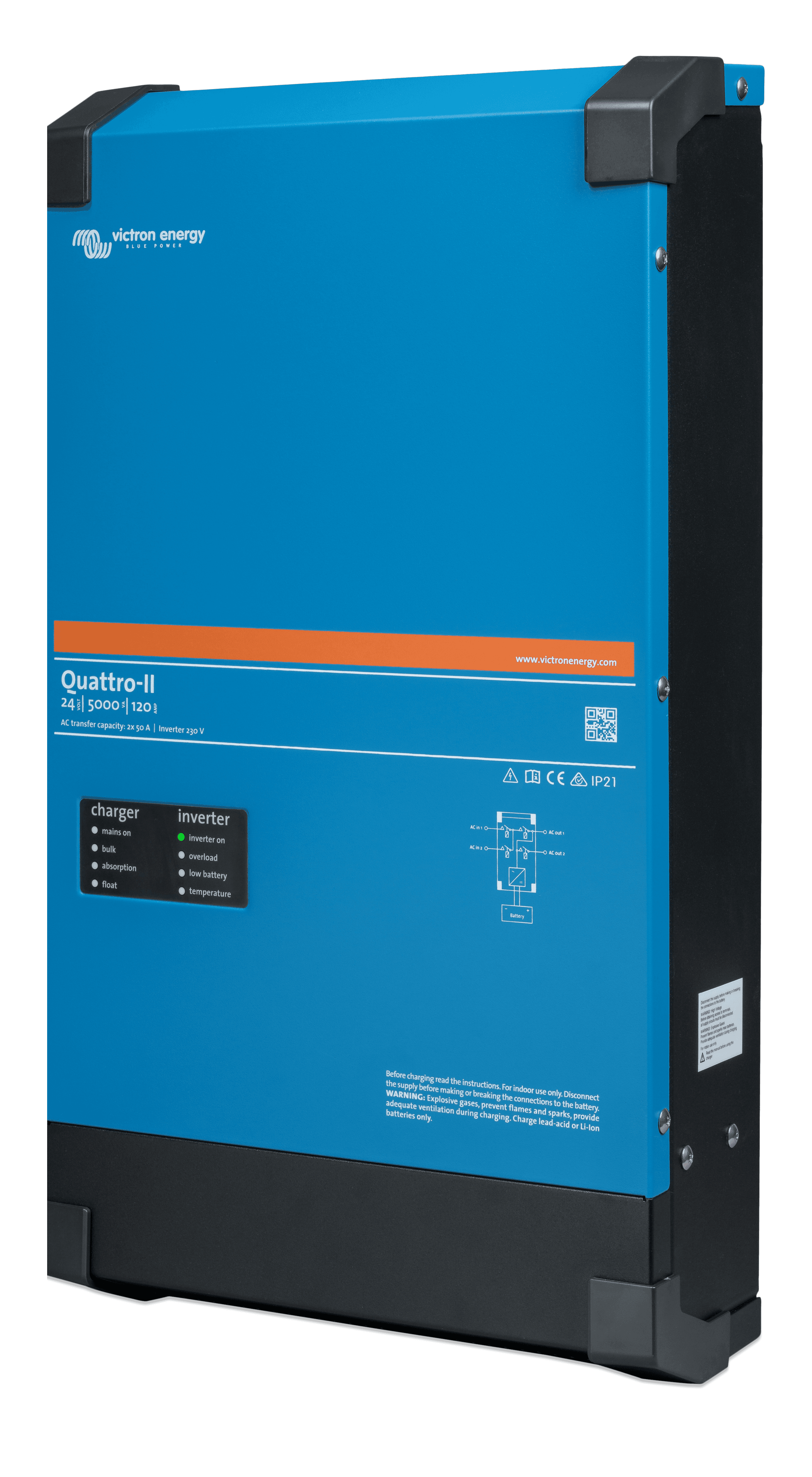

  • Quattro-II 24/5000/120-50/50 230V (left)  thumbnail
