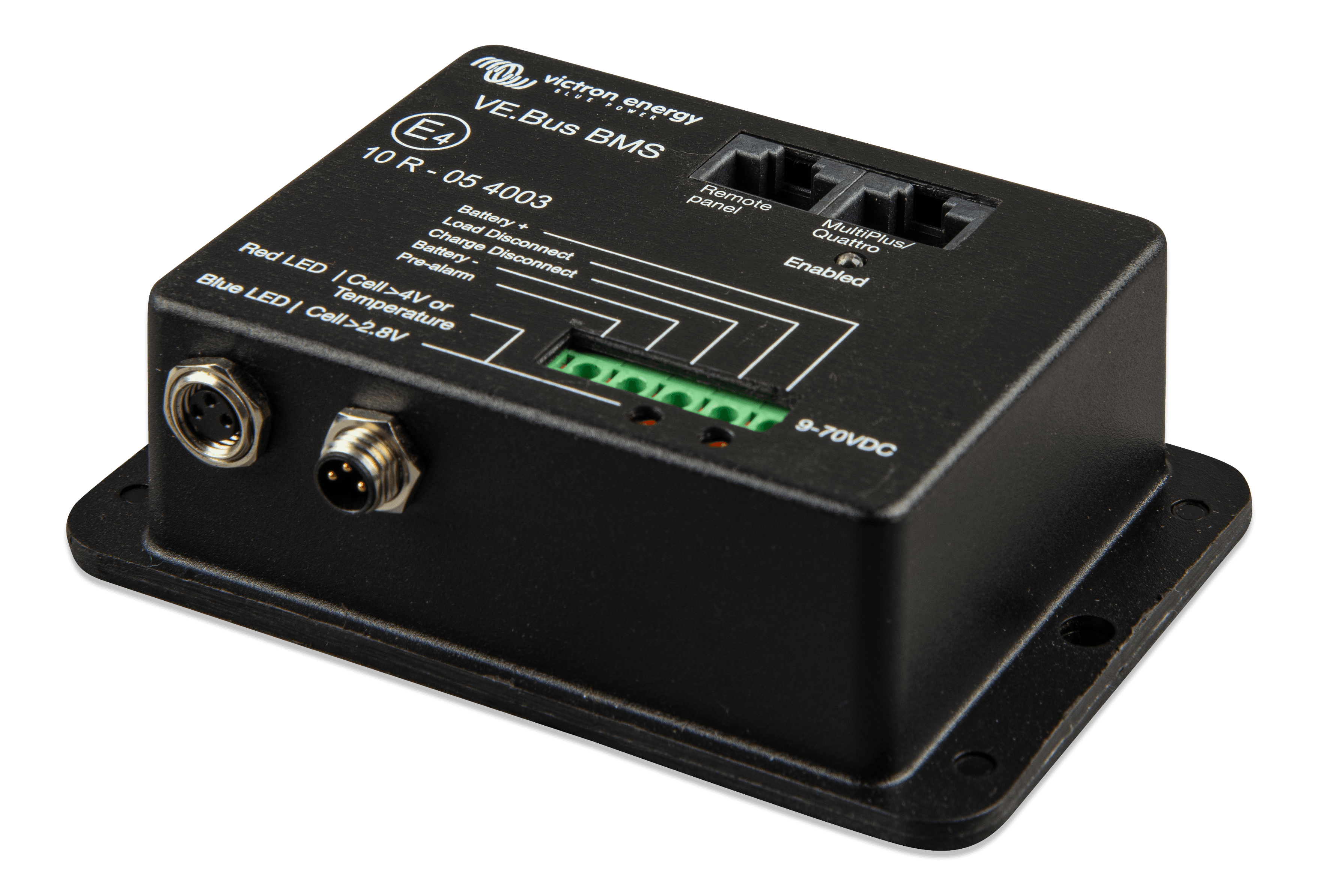

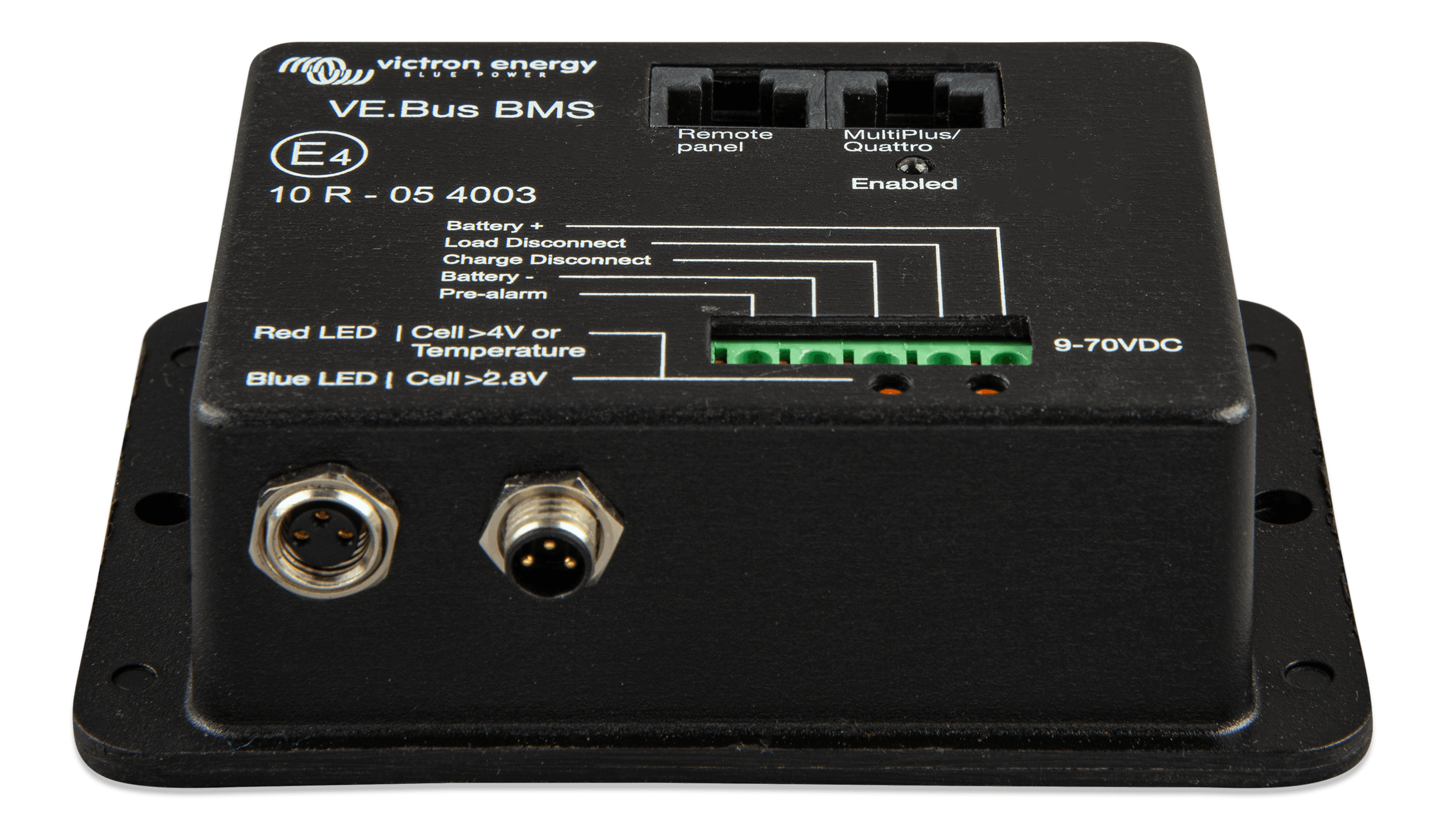

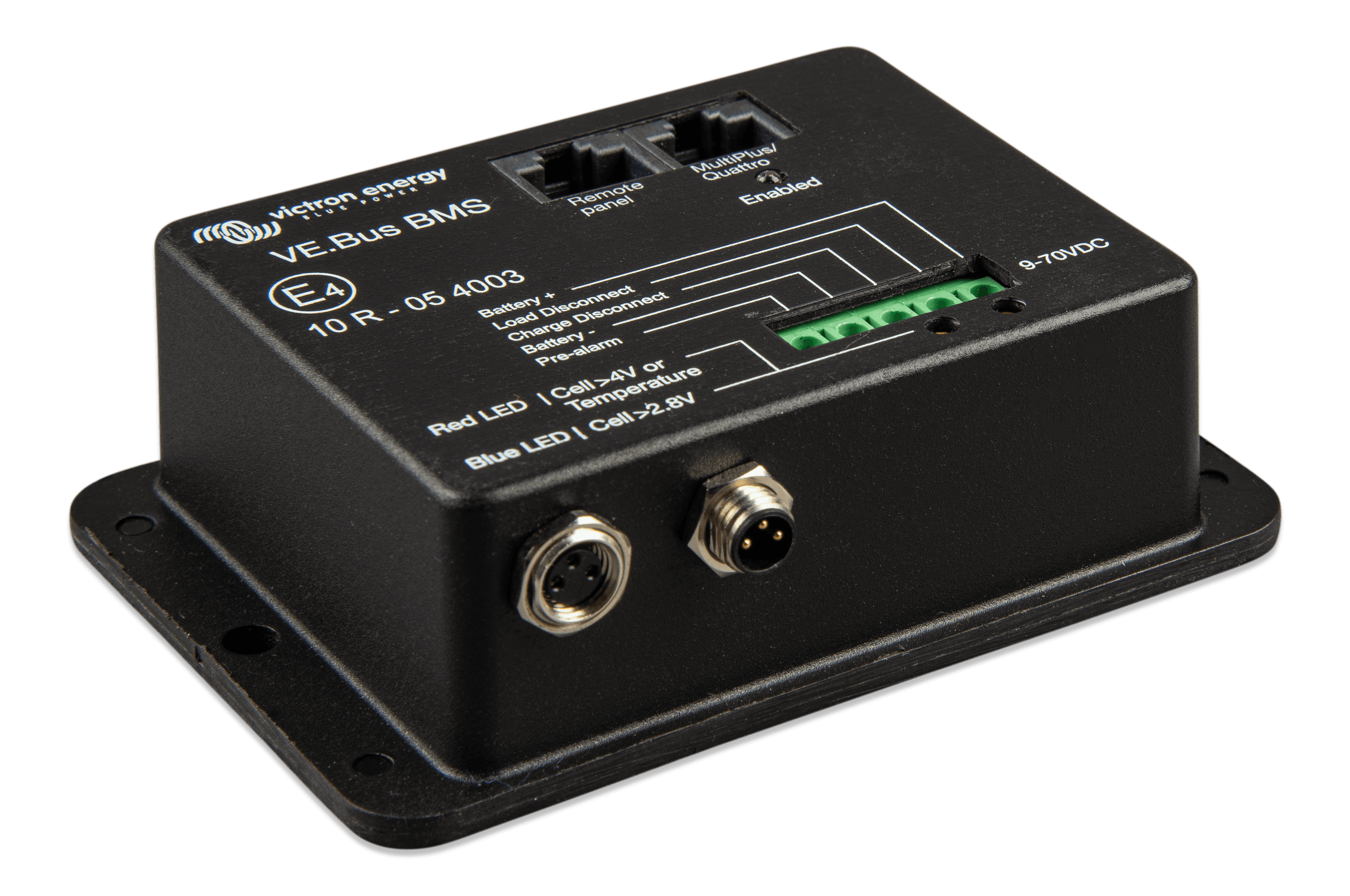

VE.Bus BMS / VE.Bus BMS V2

El VE.Bus BMS y el VE.Bus BMS V2 son sistemas de gestión de baterías (BMS) diseñados para servir de interfaz con una o varias baterías Lithium Battery Smart (LiFePO₄ o LFP) de Victron de 12,8 V y 25,6 V y protegerlas en sistemas con inversores o inversores/cargadores Victron que tengan comunicación VE.Bus. Monitorizan y protegen a las baterías frente a la sobretensión y a la subtensión en cada una de las celdas, y también de las temperaturas muy altas o muy bajas.

En función del estado de la batería o de las baterías, el BMS:

  • Generará una señal de prealarma para advertir de inminente subtensión en la celda.
  • Deshabilitará la inversión en inversores o inversores/cargadores VE.Bus mediante VE.Bus y deshabilitará otras cargas mediante el terminal de “Load Disconnect” (Desconexión de cargas) en caso de subtensión en una celda.
  • Deshabilitará el proceso de carga en inversores o inversores/cargadores VE.Bus mediante VE.Bus y deshabilitará otros cargadores mediante el terminal de “Charge Disconnect” (Desconexión del cargador) en caso de sobretensión de una celda o temperatura demasiado alta o demasiado baja.
  • Terminales on/off remotos.
  • Capacidad para deshabilitar los cargadores solares VE.Direct y VE.Can mediante un dispositivo GX.
  • Posibilidad de controlar el inversor/cargador VE.Bus desde distintos dispositivos, como el Digital Multi Control, la mochila VE.Bus Smart y/o un dispositivo GX.
  • Terminales de entrada y salida de alimentación auxiliar que permiten que un dispositivo GX siga recibiendo alimentación en caso de que se apague el sistema.

VE.Bus BMS / VE.Bus BMS V2
VE.Bus BMS / VE.Bus BMS V2
VE.Bus BMS / VE.Bus BMS V2

Year warranty

World-wide support

Acerca de este
producto

El VE.Bus BMS y el VE.Bus BMS V2 son sistemas de gestión de baterías (BMS) diseñados para servir de interfaz con una o varias baterías Lithium Battery Smart (LiFePO₄ o LFP) de Victron de 12,8 V y 25,6 V y protegerlas en sistemas con inversores o inversores/cargadores Victron que tengan comunicación VE.Bus. Monitorizan y protegen a las baterías frente a la sobretensión y a la subtensión en cada una de las celdas, y también de las temperaturas muy altas o muy bajas.

En función del estado de la batería o de las baterías, el BMS:

  • Generará una señal de prealarma para advertir de inminente subtensión en la celda.
  • Deshabilitará la inversión en inversores o inversores/cargadores VE.Bus mediante VE.Bus y deshabilitará otras cargas mediante el terminal de “Load Disconnect” (Desconexión de cargas) en caso de subtensión en una celda.
  • Deshabilitará el proceso de carga en inversores o inversores/cargadores VE.Bus mediante VE.Bus y deshabilitará otros cargadores mediante el terminal de “Charge Disconnect” (Desconexión del cargador) en caso de sobretensión de una celda o temperatura demasiado alta o demasiado baja.
  • Terminales on/off remotos.
  • Capacidad para deshabilitar los cargadores solares VE.Direct y VE.Can mediante un dispositivo GX.
  • Posibilidad de controlar el inversor/cargador VE.Bus desde distintos dispositivos, como el Digital Multi Control, la mochila VE.Bus Smart y/o un dispositivo GX.
  • Terminales de entrada y salida de alimentación auxiliar que permiten que un dispositivo GX siga recibiendo alimentación en caso de que se apague el sistema.

Downloads
and support

Datasheets
  • VE.Bus BMS V2
    .PDF
  • BMS Overview
    .PDF
  • VE.Bus BMS
    .PDF
Manuals
  • VE.Bus BMS V2 (HTML5)
    .HTML
  • VE.Bus BMS V2 (PDF)
    .PDF
  • VE.Bus BMS
    .PDF
  • Skylla-i remote on-off cable
    .PDF
  • Inverting remote on-off cable
    .PDF
  • Non inverting remote on-off cable
    .PDF
Enclosure Dimensions
  • VE.Bus BMS V2
    .PDF
  • VE.Bus BMS V2 (3D)
    .PDF
  • VE.Bus BMS V2 (stp)
  • VE.Bus BMS (stp)
  • VE.Bus BMS (3D)
  • VE.Bus BMS
High Quality Photos

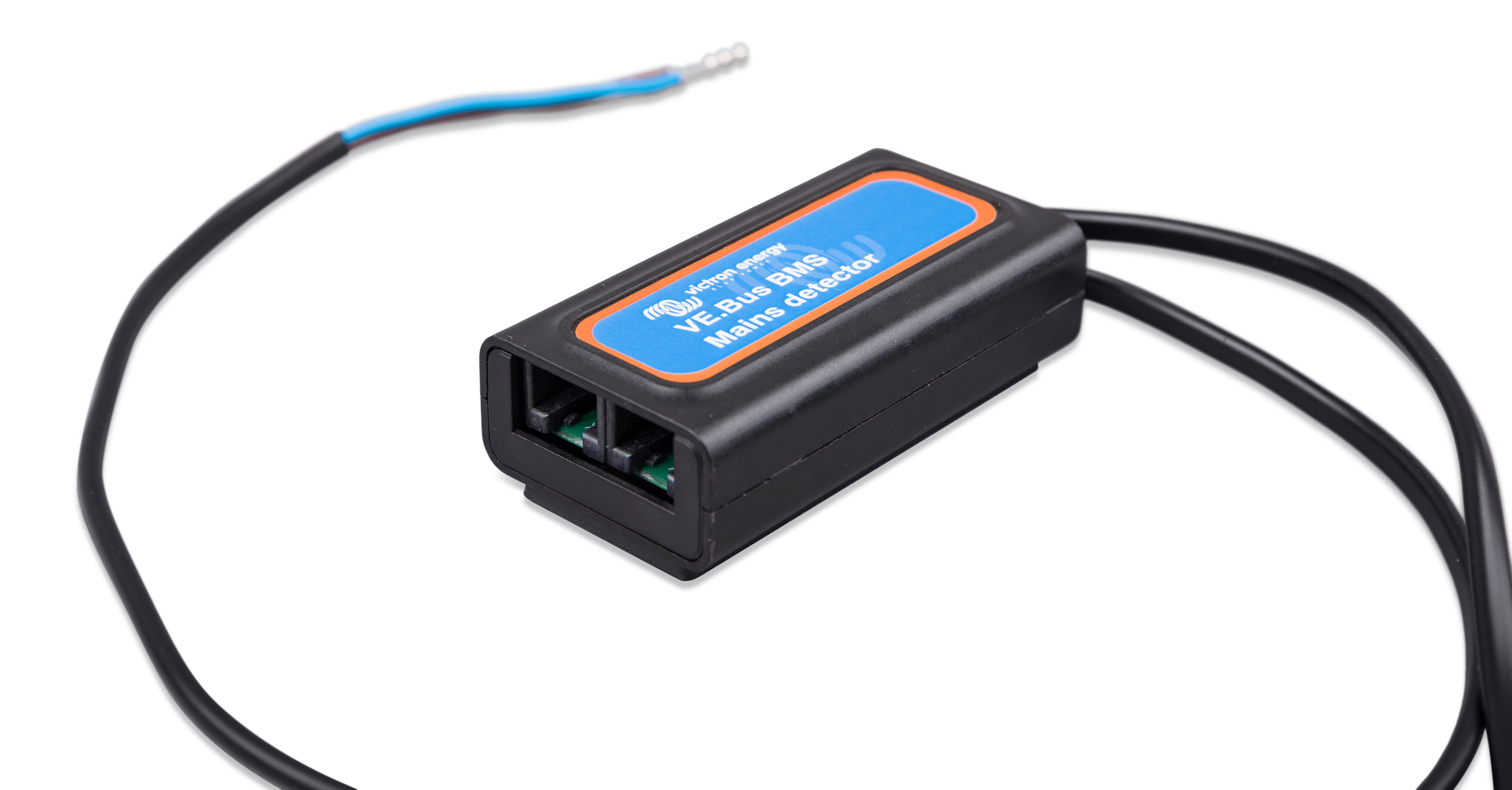

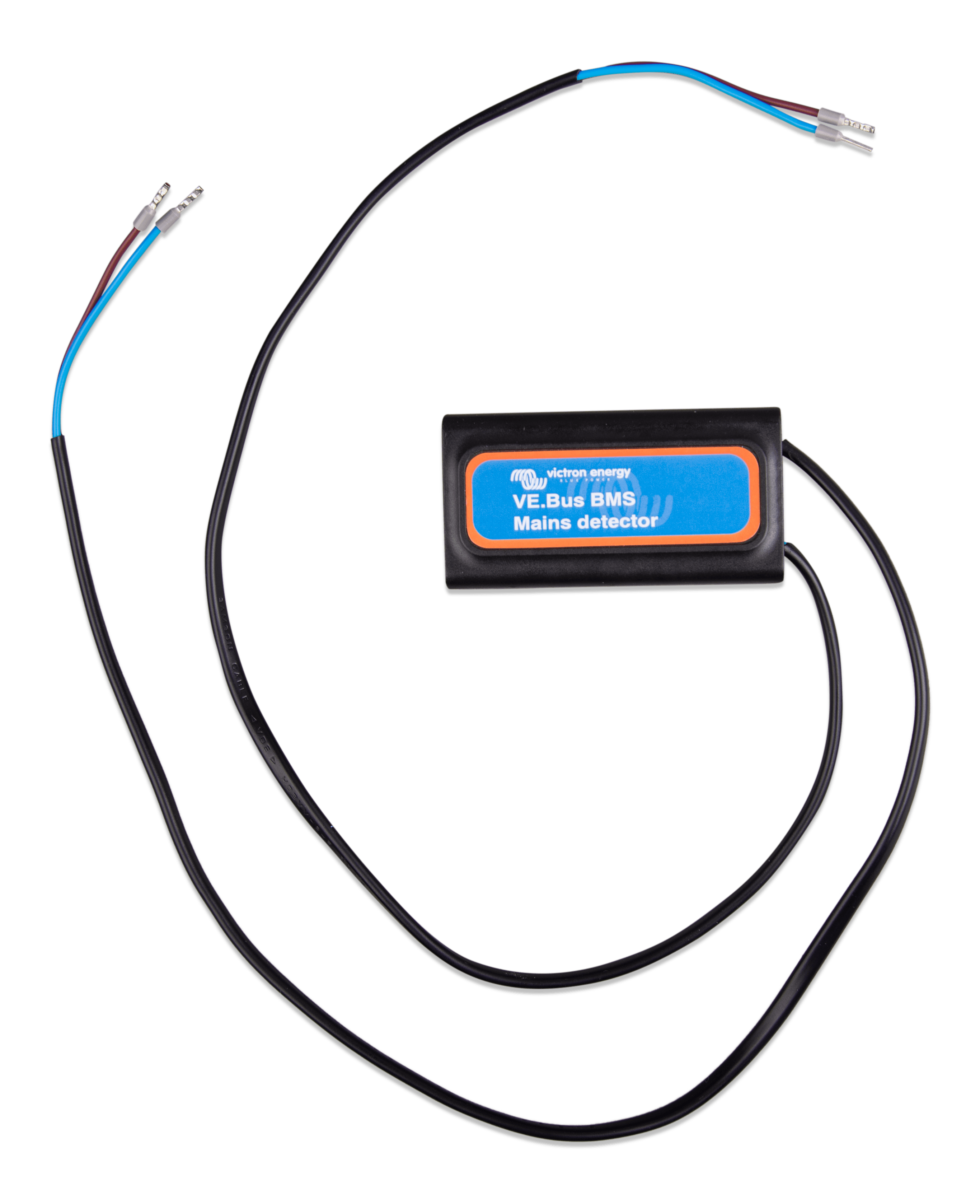

  • VE.Bus BMS Mains detector1 thumbnail
    VE.Bus BMS Mains detector1
    .PNG
  • VE.Bus BMS Mains detector thumbnail
    VE.Bus BMS Mains detector
    .PNG

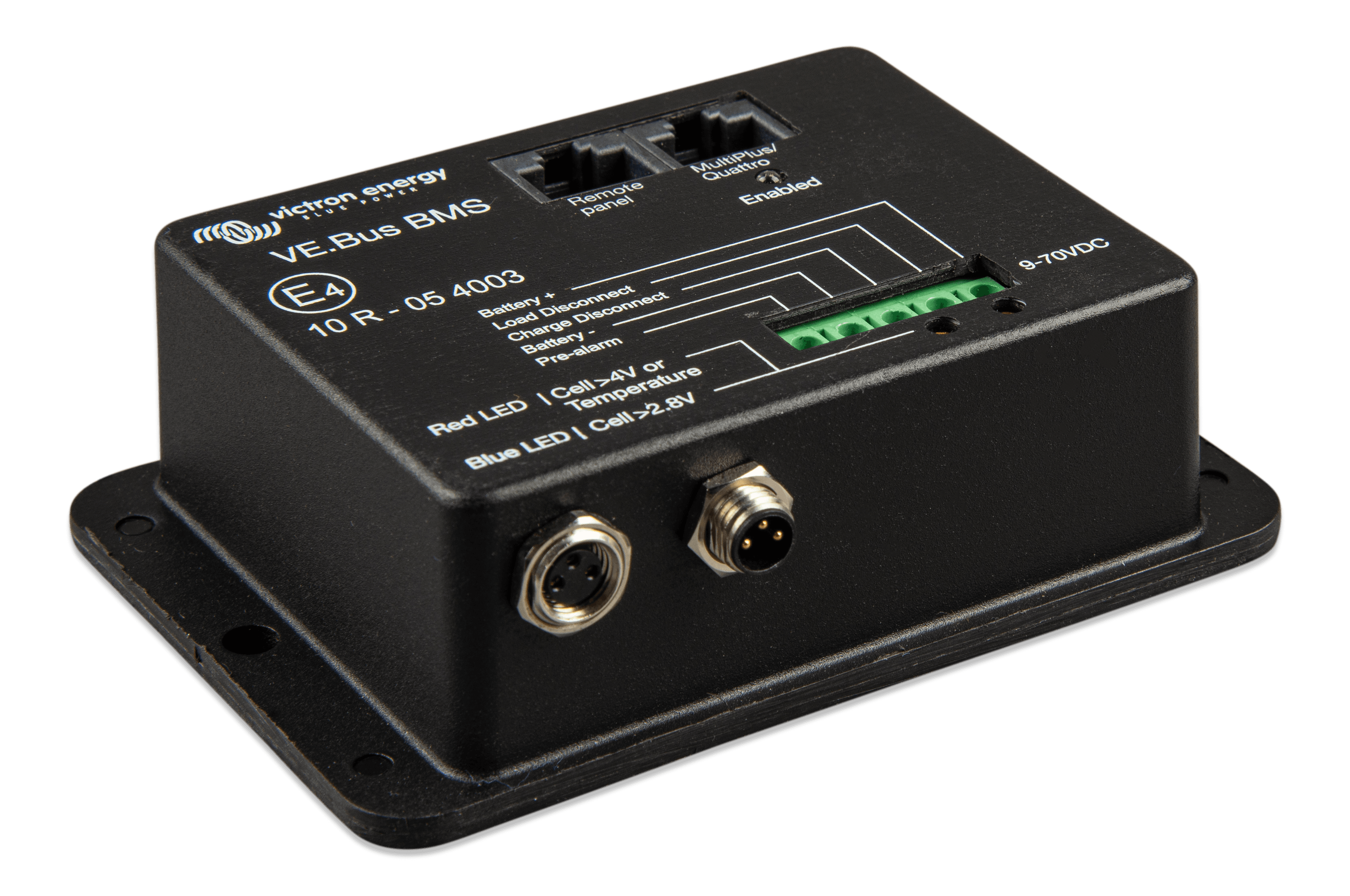

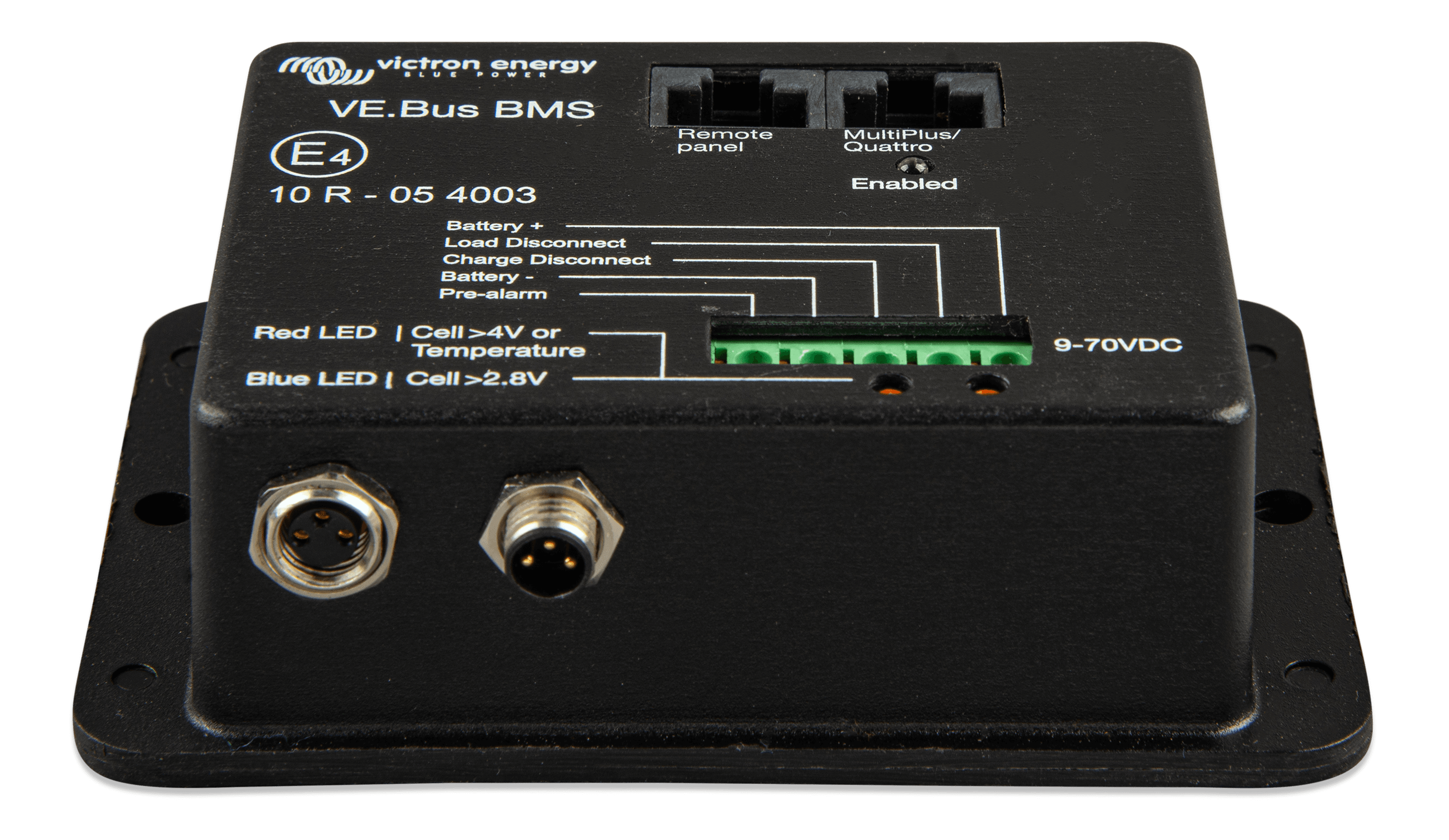

  • VE.Bus BMS (front-angle) thumbnail
    VE.Bus BMS (front-angle)
    .PNG
  • VE.Bus BMS (left) thumbnail
    VE.Bus BMS (left)
    .PNG
  • VE.Bus BMS (right) thumbnail
    VE.Bus BMS (right)
    .PNG

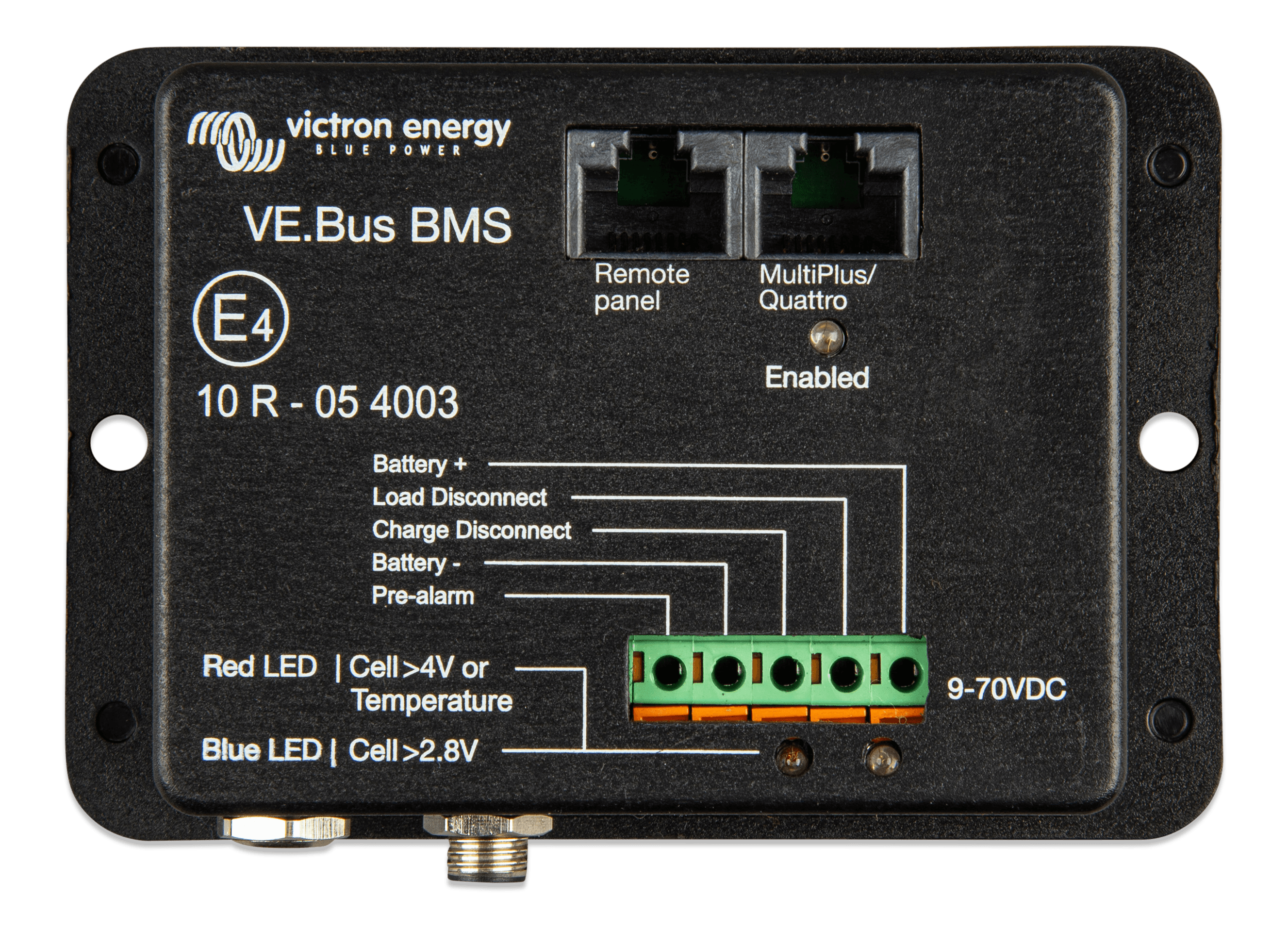

  • VE.Bus BMS (top) thumbnail
    VE.Bus BMS (top)
    .PNG

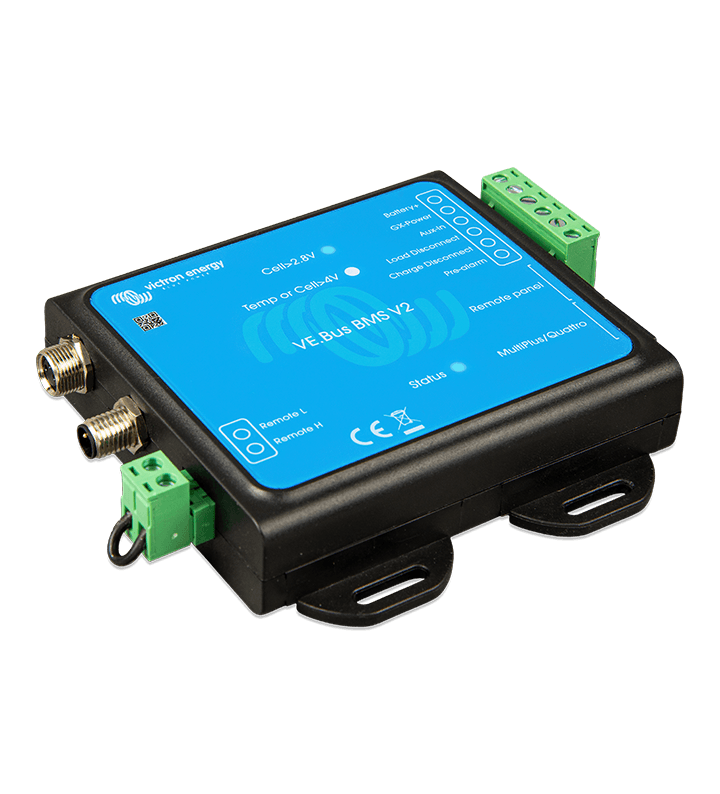

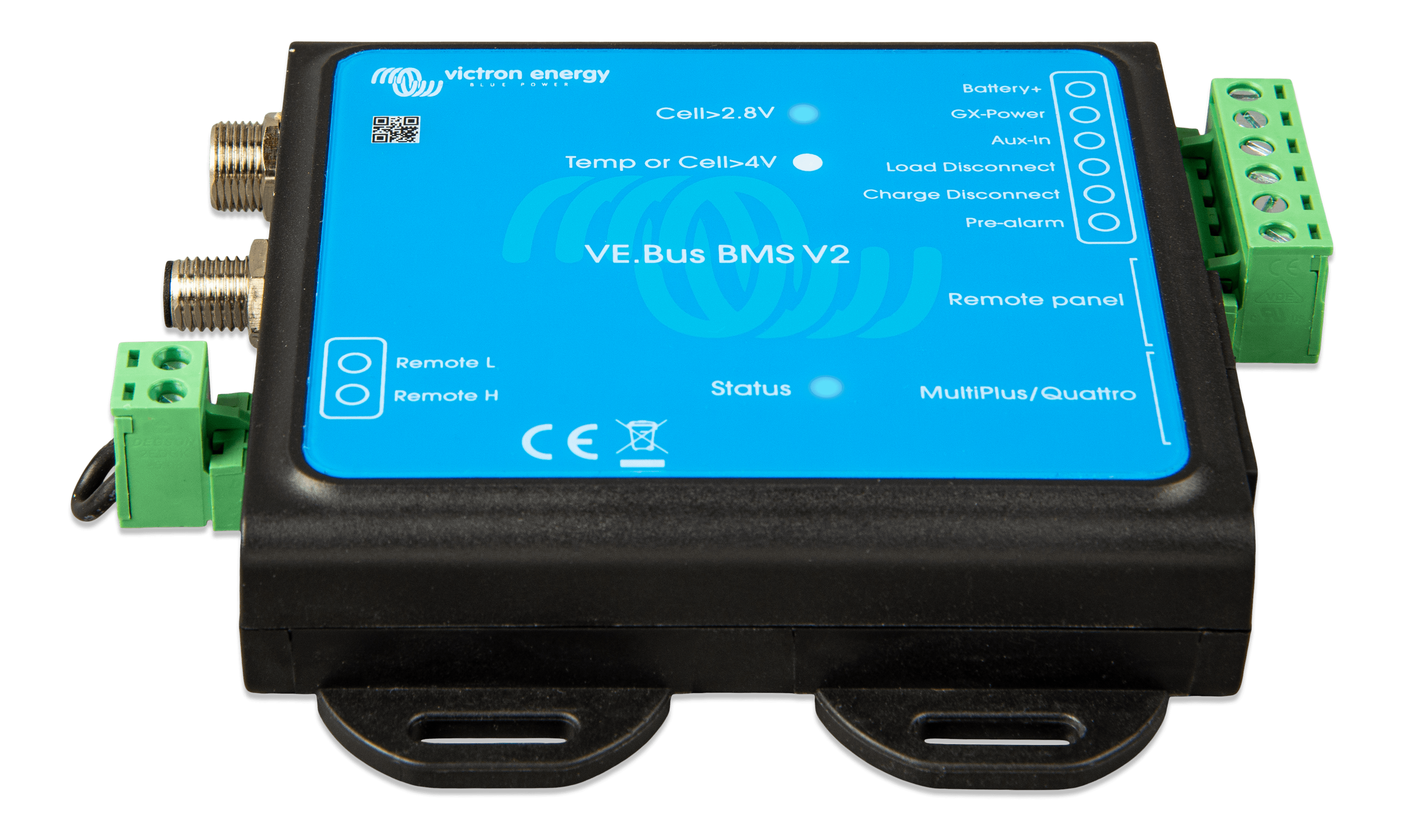

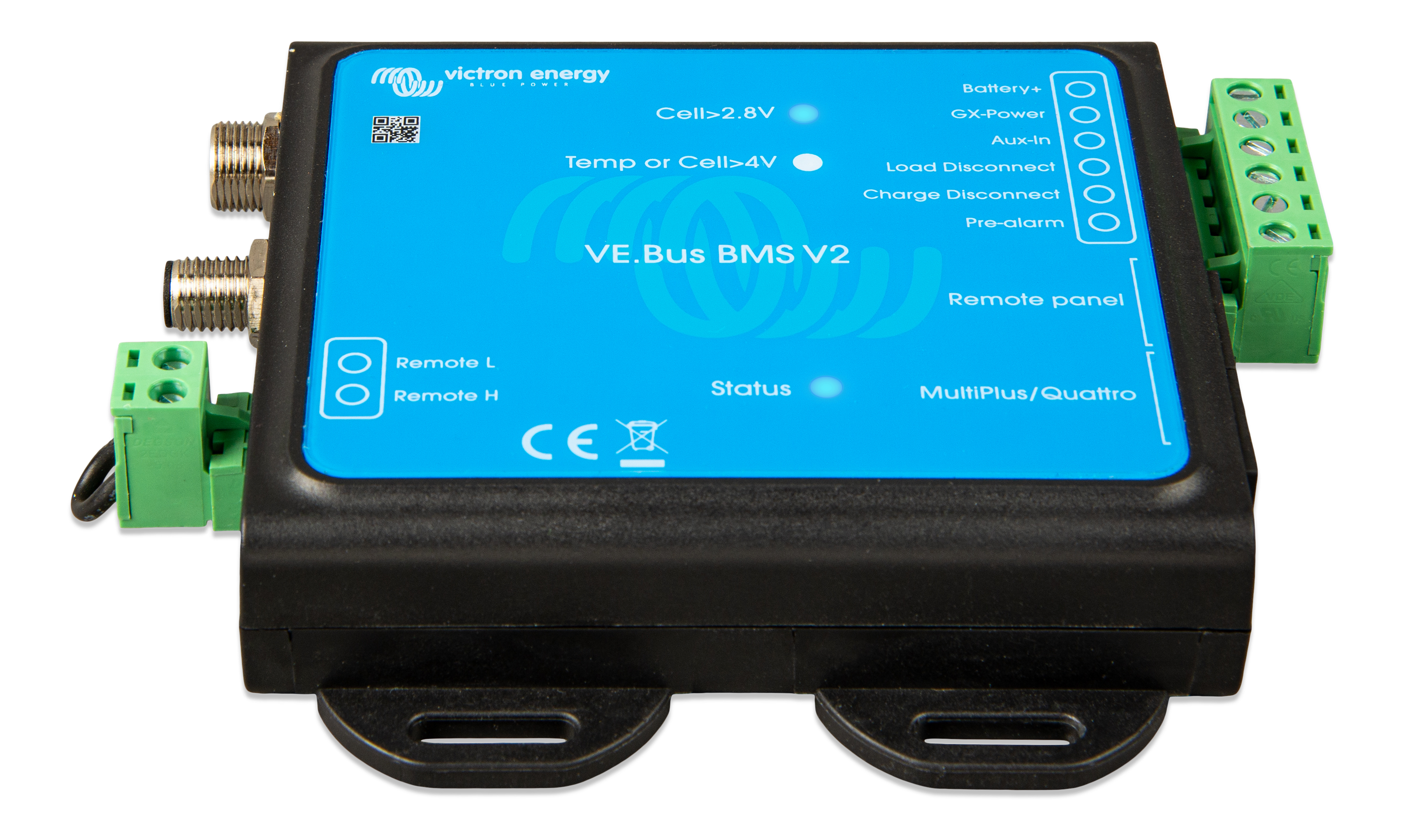

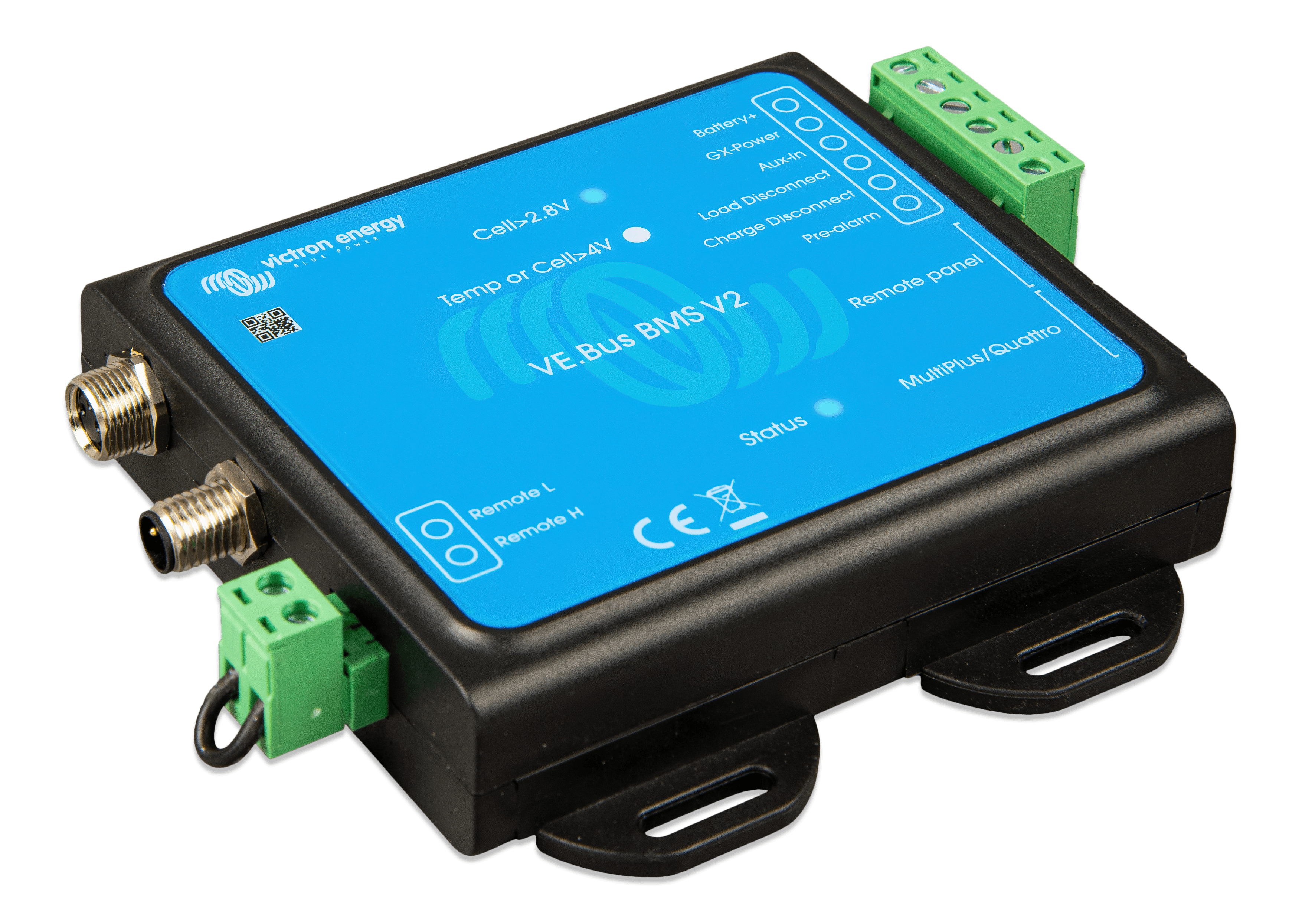

  • VE.Bus BMS V2 (front-angle)  thumbnail
    VE.Bus BMS V2 (front-angle)
    .PNG

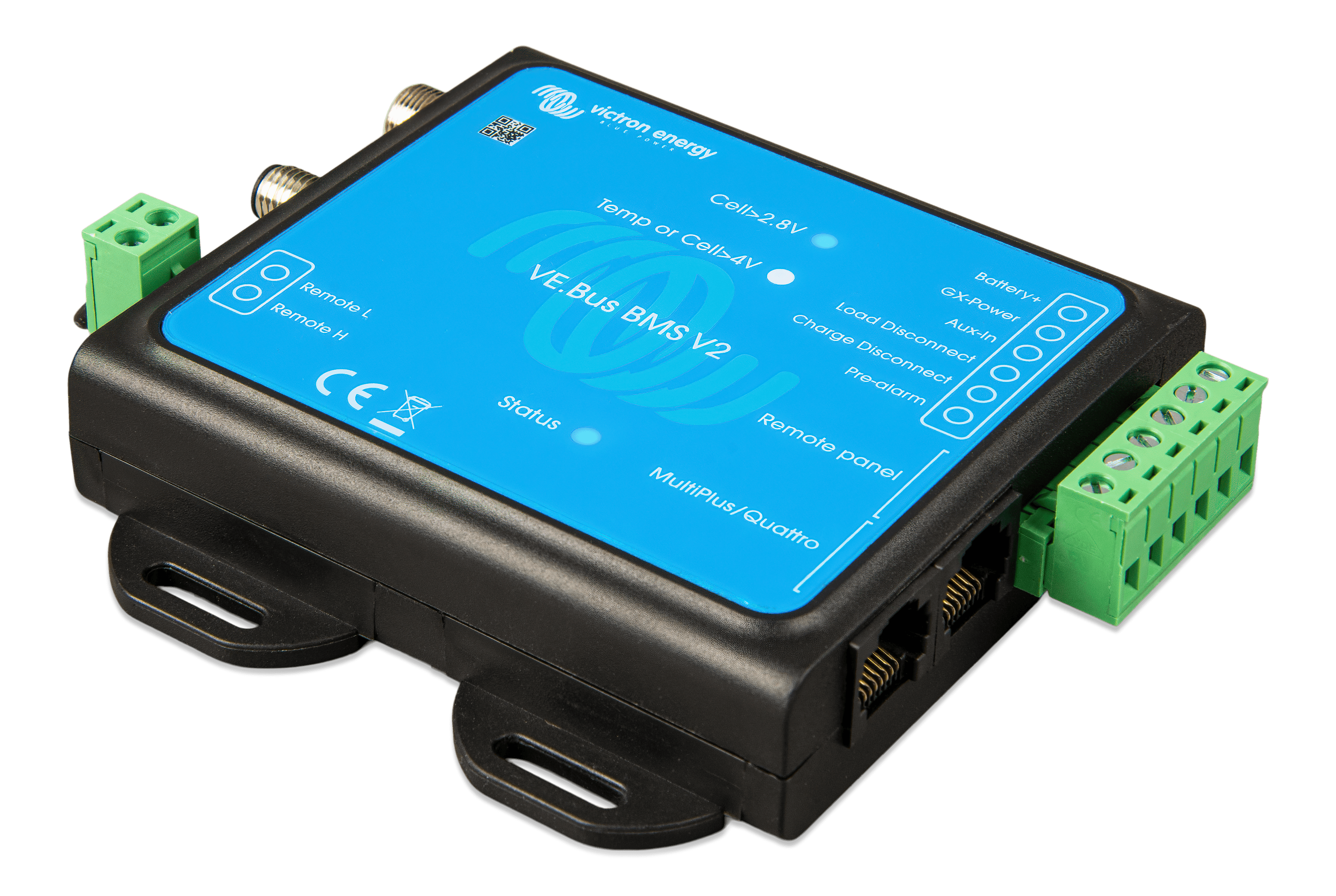

  • VE.Bus BMS V2 (left)  thumbnail
    VE.Bus BMS V2 (left)
    .PNG
  • VE.Bus BMS V2 (right)  thumbnail
    VE.Bus BMS V2 (right)
    .PNG

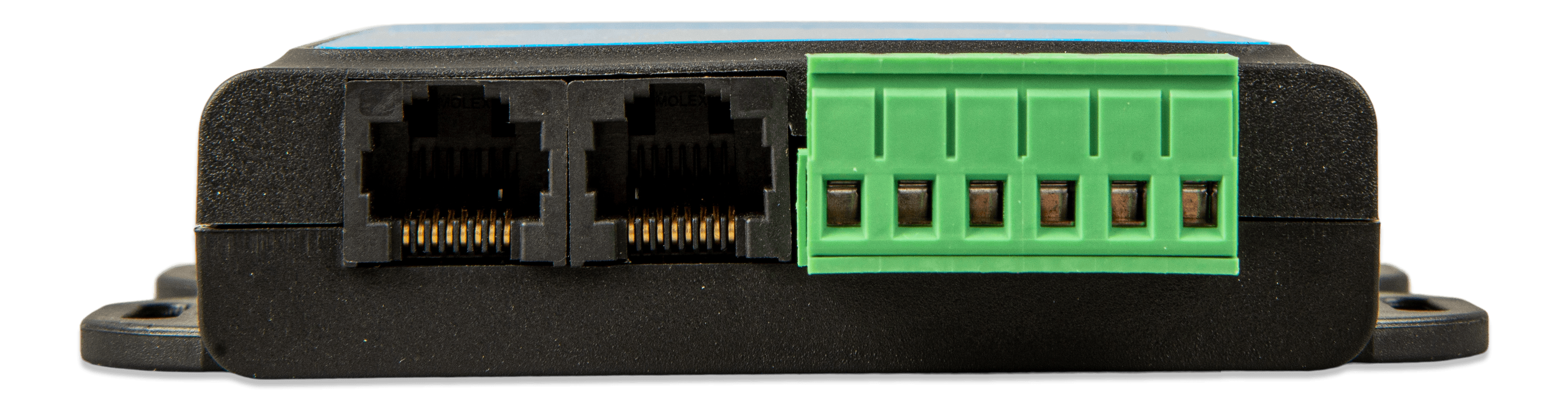

  • VE.Bus BMS V2 (right side)  thumbnail
    VE.Bus BMS V2 (right side)
    .PNG
  • VE.Bus BMS V2 (left side)  thumbnail
    VE.Bus BMS V2 (left side)
    .PNG

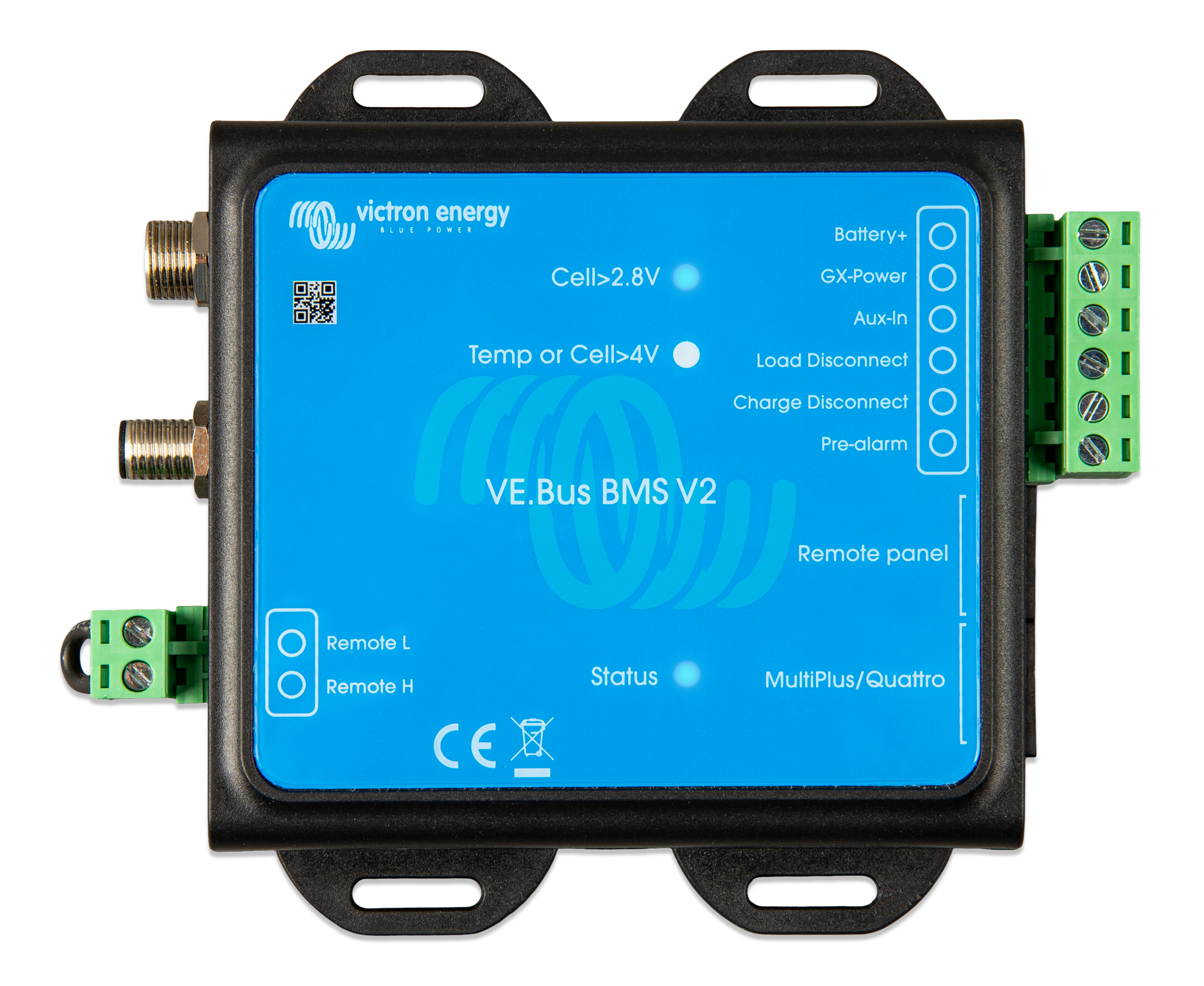

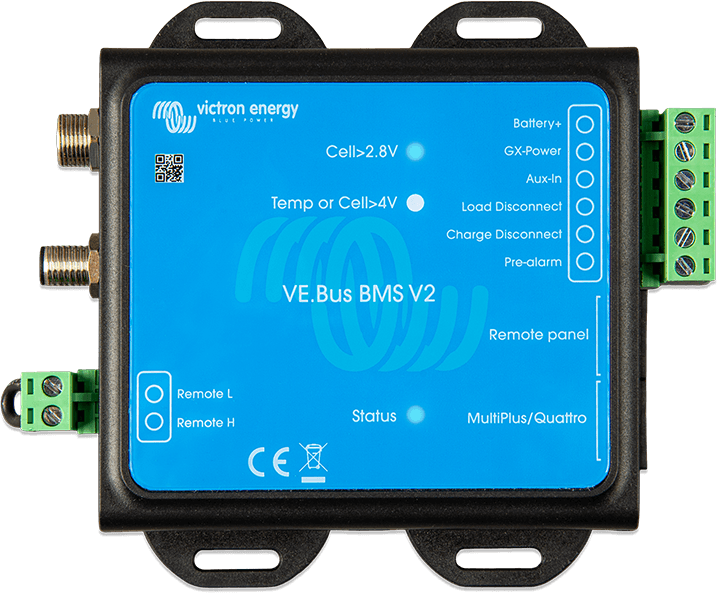

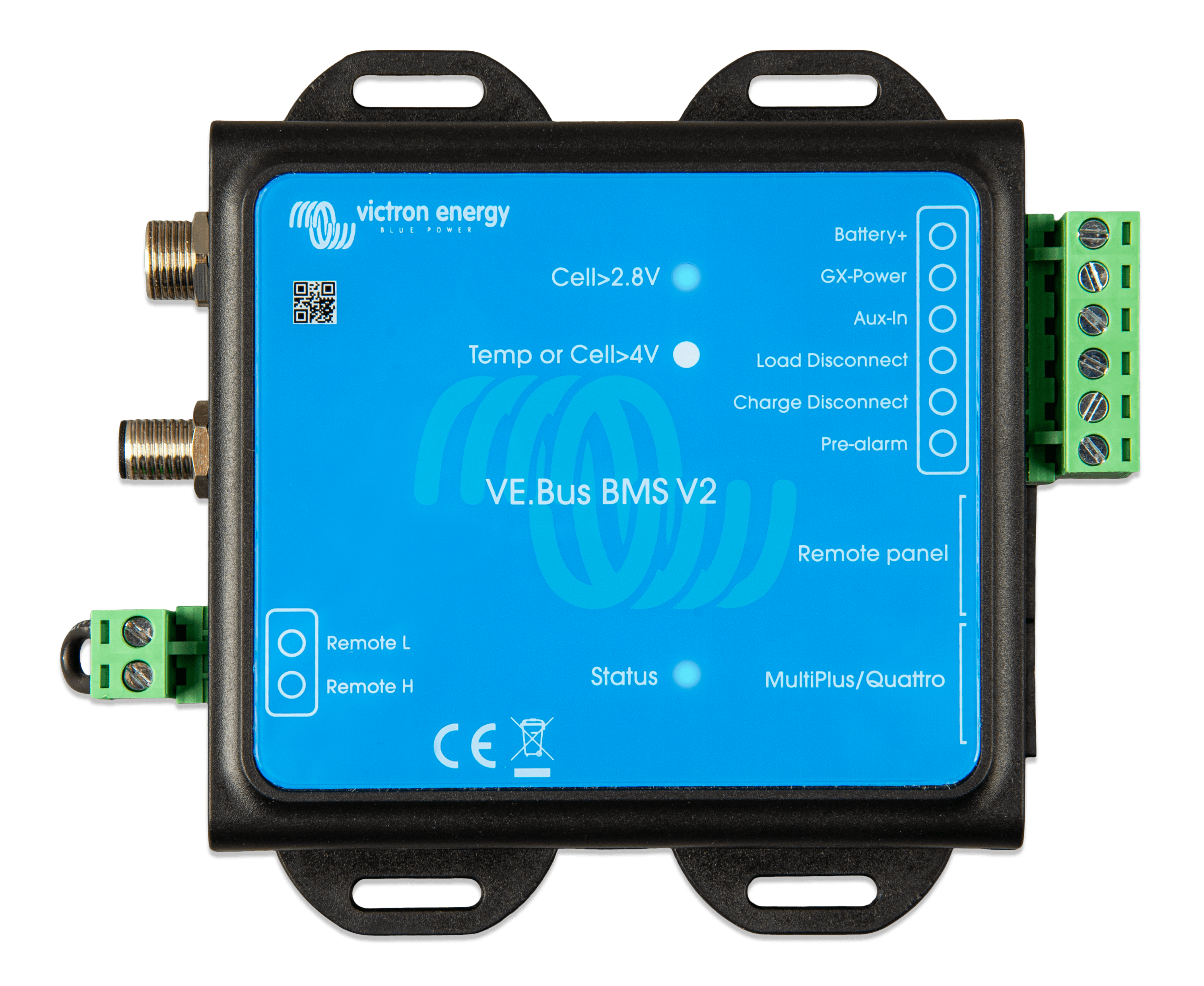

  • VE.Bus BMS V2 (top)  thumbnail
