3. Installation

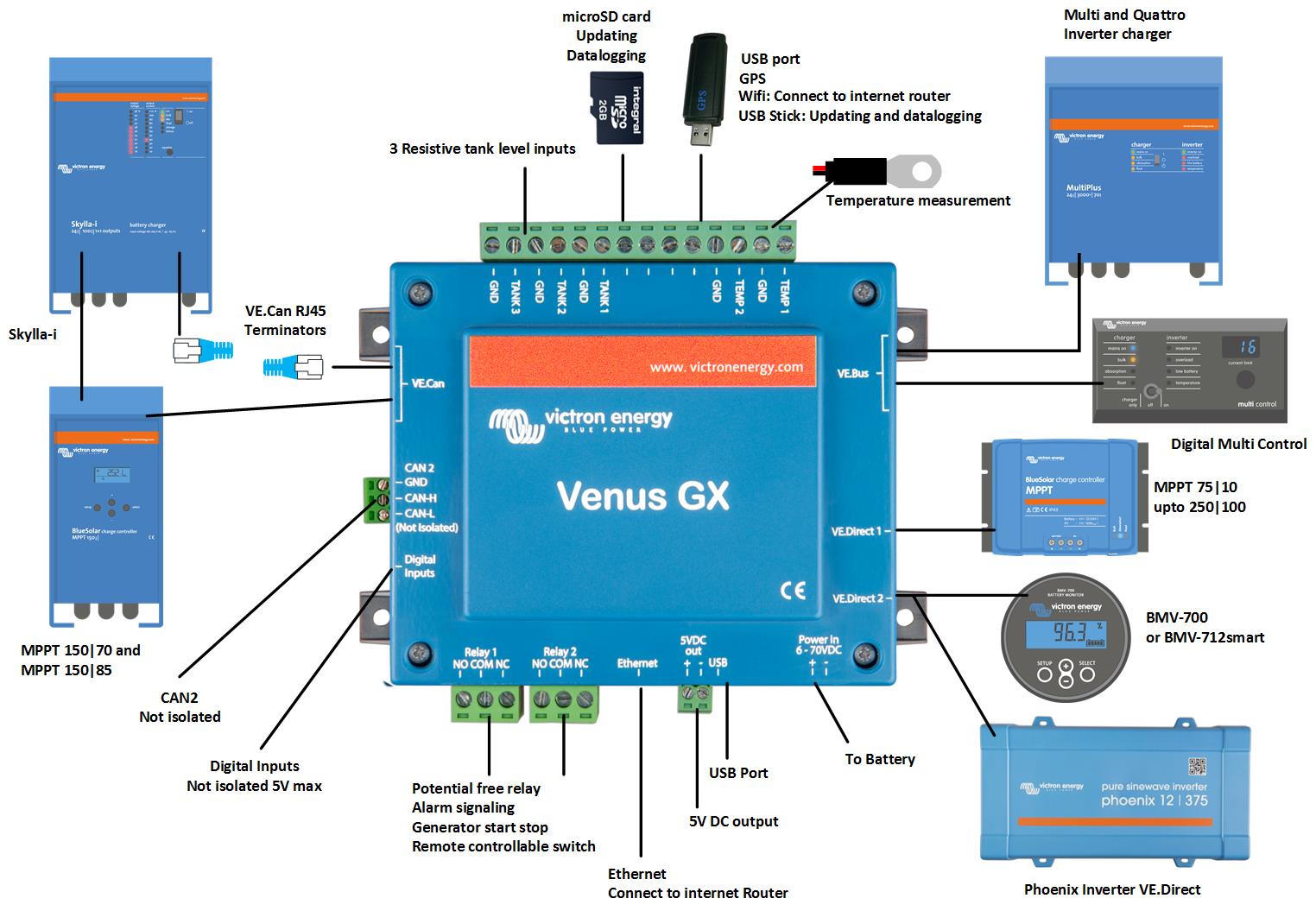

3.1. Aperçu des connexions Venus GX
Le Venus GX prend en charge un maximum de 6 appareils VE.Direct, qu’ils soient connectés via des ports VE.Direct ou USB. Cependant, cette limite peut être inférieure dans les systèmes complexes, par exemple ceux comportant plusieurs convertisseurs PV ou des convertisseurs synchronisés. Prévoyez toujours une marge de sécurité dans la conception de votre système pour garantir un fonctionnement fiable.
3.2. Options de montage et accessoires
Les options de montage et les accessoires suivants sont disponibles à l’achat :
3.3. Mise en marche du Venus GX
L’appareil est alimenté via le connecteur Power in V+ et accepte une tension de 8 à 70 VCC. Il ne peut pas être alimenté par une autre connexion (par exemple Ethernet ou USB). Le câble d’alimentation fourni est équipé d’un fusible temporisé de 3,15 A.
Alimentation avec un BMS VE.Bus
Si vous utilisez le VGX dans une installation équipée d’un BMS VE.Bus, connectez la borne Power in V+ du VGX à la borne « Load disconnect » du BMS VE.Bus. Connectez les deux fils négatifs à la barre omnibus négative ou au négatif commun de la batterie. Cette étape n’est pas nécessaire avec les modèles BMS VE.Bus V2 et BMS VE.Bus NG, qui intègrent une sortie GX Power dédiée.
Important : alimentation via la borne AC-out d’un convertisseur VE.Bus, Multi ou Quattro
Alimenter un dispositif GX via un adaptateur secteur branché à la borne AC-out d’un appareil VE.Bus (convertisseur, Multi ou Quattro) peut provoquer un blocage du système :
En cas de panne ou de redémarrage à froid, les appareils VE.Bus ne redémarrent pas, car le VGX n’est pas alimenté.
Le VGX ne peut pas démarrer, car le convertisseur/chargeur est éteint, provoquant un cycle de blocage.
Solution temporaire :
débranchez brièvement le câble VE.Bus du dispositif GX pour permettre le redémarrage des produits VE.Bus.
Solution permanente :
modifiez le câblage RJ45. Voir la FAQ Q20 pour plus de détails à ce sujet.
Recommandation :
Évitez d’alimenter le dispositif GX depuis la sortie AC-out d’un convertisseur/chargeur. En cas d’arrêt dû à une surcharge, une température élevée ou une basse tension batterie, le dispositif GX s’éteindra également, perdant toutes les fonctions de surveillance et l’accès distant. Il est fortement recommandé d’alimenter le dispositif GX directement depuis la batterie.
Considérations relatives à l’isolation
Le dispositif GX se connecte à divers composants du système. Pour éviter les boucles de masse, il est essentiel d’appliquer des pratiques d’isolation appropriées. Dans la majorité des cas, cela ne pose pas de problème, mais une conception correcte du système reste indispensable.
Type de port | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolé | Isolé | Isolé | Isolé |
VE.Direct | Isolé | Isolé | Isolé | Isolé |
VE.Can | Non isolé | 1) | 1) | Isolé |
USB 3) | Non isolé | Non isolé | Non isolé | Non isolé |
Ethernet 2) | Isolé | Isolé | Isolé | Isolé |
1) Le port VE.Can 1 est isolé galvaniquement, le port VE.Can 2 n’est pas isolé 2) Le port Ethernet est isolé, à l’exception du blindage : utilisez des câbles UTP non blindés pour le réseau Ethernet. 3) Les ports USB ne sont pas isolés. La connexion d’un dongle WiFi ou GPS ne pose pas de problème, car ces dispositifs ne sont pas alimentés par une source externe. Même en utilisant un concentrateur USB alimenté séparément, une boucle de masse peut survenir. Cependant, des tests approfondis ont démontré que cela n’affecte pas le bon fonctionnement du système. | ||||
Extension des ports USB
Le nombre de ports USB peut être augmenté à l’aide d’un concentrateur USB. Cependant, les ports USB intégrés disposent d’une puissance limitée.
Recommandation
Utilisez toujours des concentrateurs USB alimentés et sélectionnez des produits de haute qualité afin de minimiser les problèmes.
Pour augmenter le nombre d’appareils VE.Direct, vous pouvez utiliser un adaptateur VE.Direct vers USB. Veuillez consulter ce document pour connaître le nombre maximal d’appareils pouvant être connectés à différents dispositifs GX.
3.4. Connexions du relais
Le Venus GX dispose d’une fonctionnalité de relais sans potentiel normalement ouvert (NO) et normalement fermé (NC). Cette fonctionnalité peut être programmée dans le menu du dispositif GX via : Paramètres → Relais → Fonction.
Le relais 1 est particulièrement important, car il peut être utilisé non seulement pour le déclenchement manuel ou basé sur la température (comme le relais 2), mais aussi comme alarme, commande de démarrage/arrêt du générateur ou relais de pompe de réservoir.
 |  |
Si la fonction du relais est configurée comme relais d’alarme, il est possible d’inverser la polarité du relais via un menu supplémentaire. Par défaut, le relais est défini comme étant normalement ouvert (NO). Remarque : passer à une polarité normalement fermée (NC) entraînera une consommation électrique légèrement supérieure du dispositif GX.
 |  |
Important
Veillez à respecter les limites de tension et de courant des relais telles que spécifiées dans le Spécifications techniques.
