6. Connexion de produits non Victron pris en charge
6.1. Raccordement d’un convertisseur PV
La connexion d’un convertisseur photovoltaïque à un dispositif GX permet la surveillance en temps réel de la production d’énergie et de la distribution énergétique. Cela offre à l’utilisateur une visibilité sur l’équilibre énergétique réel et les flux d’énergie dans le système.
Remarque : Ces mesures sont uniquement destinées à la surveillance et ne sont pas nécessaires au fonctionnement ou à la performance du système.
Réduction de la puissance des convertisseurs PV
En plus de la surveillance, certains modèles et marques de convertisseurs PV peuvent être limités par le dispositif GX, ce qui signifie que la puissance de sortie peut être réduite activement si nécessaire.
Cette fonctionnalité est requise pour les systèmes utilisant la fonction d’alimentation zéro ou limitée de l’ESS.
Connexions directes :
Type | Zero feed-in (aucune injection d’électricité dans le réseau) | Détails |
|---|---|---|
Fronius | Oui | Connexion LAN, voir le manuel GX - Fronius |
SMA | Non | Connexion LAN, voir le manuel GX - SMA |
SolarEdge | Non | Connexion LAN, voir le manuel GX et SolarEdge |
ABB | Oui | Connexion LAN, voir le manuel GX - ABB |
Utilisation d’un compteur
Pour les convertisseurs PV qui ne peuvent pas être interfacés numériquement, un compteur peut être utilisé :
Type | Zero feed-in (aucune injection d’électricité dans le réseau) | Détails |
|---|---|---|
Non | Branché à l’entrée analogique du convertisseur/chargeur. Le moins cher mais moins précis. Compteur électrique | |
Non | Relié par câble au VGX ou connecté sans fil à l’aide de nos convertisseurs Zigbee vers USB/RS485. Voir la page de démarrage des compteurs d’énergie | |
Capteurs CA sans fil | Non | Voir le manuel du capteur CA sans fil - N’est plus produit |
6.2. Connexion d’un GPS USB
Un GPS USB peut être utilisé pour permettre le suivi à distance de véhicules ou de bateaux via le portail VRM.
Cela permet
Le suivi de la position à distance via le portail VRM
Des alertes de géorepérage, déclenchées lorsque le système quitte une zone définie
L’exportation des traces GPS au format .kml pour une utilisation dans Google Earth, Navlink ou des outils similaires
Bien que Victron ne fournisse pas de modules GPS USB, le VGX prend en charge la plupart des récepteurs GPS tiers utilisant le protocole NMEA 0183 (à 4 800 ou 38 400 bauds). Branchez simplement le module GPS sur n’importe quel port USB ; il sera automatiquement reconnu après un court délai.
Modèles de GPS USB testés
Modèle | Chipset | Débit en bauds |
|---|---|---|
Globalsat BU353-W | SiRF STAR III | 4800 |
Globalsat ND100 | SiRF STAR III | 38400 |
Globalsat BU353S4 | SiRF STAR IV | 4800 |
Combo Globalsat MR350 + BR305US | SiRF STAR III | 4800 |
GlobalSat BU-353-N5 | SiRF STAR IV | 38400 |
6.3. Raccordement d’un GPS NMEA 2000
En plus des récepteurs GPS USB, un GPS NMEA 2000 peut également être utilisé pour le suivi à distance de véhicules ou de bateaux via le portail VRM.
GPS NMEA 2000 – Exigences de compatibilité
Le transmetteur GPS NMEA 2000 tiers doit respecter les critères suivants pour fonctionner avec un dispositif GX Victron :
Paramètre | Valeur requise |
|---|---|
Classe d’appareil | 60 - Navigation |
Fonction de l’appareil | 145 - Position du navire (GNSS) |
PGN requis | Doit être transmis en 129025 - Position (latitude/longitude) |
PGN facultatif | Doit être transmis en 129029 - Hauteur, 129026 - Cap et vitesse |
La plupart des GPS compatibles NMEA 2000 devraient fonctionner correctement.
Modèle testé et confirmé :
GPS Garmin 19X NMEA 2000
Connexion physique à un dispositif GX
Le dispositif GX et le réseau NMEA 2000 utilisent des connecteurs différents. Deux options sont disponibles :
Câble VE.Can vers NMEA 2000 (Victron)
Permet de relier un port VE.Can du dispositif GX à un réseau NMEA 2000 standard.
Le fusible intégré peut être inséré ou retiré pour choisir si c’est le système Victron qui alimente le réseau NMEA 2000.
Voir l’avertissement sur la compatibilité de tension du système ci-dessous.Adaptateur VE.Can 3802 de OSUKL
Idéal pour connecter un seul appareil NMEA 2000 (par exemple, un capteur de niveau de réservoir) à un réseau VE.Can.
Peut alimenter directement des réseaux NMEA 2000 à basse tension à partir d’un système Victron 48 V.
Avertissement
Compatibilité de tension du système
Les composants Victron tolèrent jusqu’à 70 V sur leurs ports CAN-bus, mais certains appareils NMEA 2000 ne le permettent pas.
Beaucoup nécessitent une alimentation de 12 V, certains peuvent tolérer jusqu’à 30–36 V.
Avant d’établir la connexion, vérifiez toujours les fiches techniques de tous les appareils NMEA 2000 du système.
Si une tension plus basse est requise :
Utilisez l’adaptateur VE.Can 3802 de OSUKL, ou
Utilisez le câble VE.Can vers NMEA 2000 sans le fusible, et alimentez le réseau NMEA 2000 séparément avec un adaptateur d’alimentation 12 V NMEA 2000 (non fourni par Victron).
Le port VE.Can du dispositif GX ne nécessite pas d’alimentation externe pour fonctionner.
6.4. Connexion des capteurs de niveau de réservoir aux entrées du GX Tank
Les entrées de niveau de réservoir sont résistives et doivent être connectées à un capteur de réservoir résistif. Victron ne fournit pas de capteurs de réservoir. Les connexions de capteur de réservoir intégrées ne prennent pas en charge les capteurs en mA ou en tension. Ces types de capteurs nécessitent soit un GX Tank 140, soit un remplacement par un capteur résistif. |  |
Les capteurs peuvent être activés ou désactivés dans le menu E/S du dispositif GX (Paramètres → E/S → Entrées analogiques). Une fois activé, le réservoir apparaît dans la liste des appareils, où la configuration peut être personnalisée selon l’installation. |   |
Définissez l’unité de volume du réservoir (mètre cube, litre, gallon impérial ou US gallon) ainsi que sa capacité. Il est également possible de configurer une forme personnalisée pour les réservoirs non linéaires, avec jusqu’à 10 points de variation. Par exemple, 50 % de la mesure du capteur peut correspondre à 25 % du volume réel, tandis que 75 % peut représenter 90 % du volume. |      |
Chaque port de niveau de réservoir peut être configuré selon la norme européenne (0–180 ohms), la norme américaine (240–30 ohms), ou une plage personnalisée de 0 à 300 ohms (nécessite le micrologiciel v2.80 ou version ultérieure). | |
Le type de liquide peut être défini comme : Carburant, Eau douce, Eaux usées, Vivier, Huile, Eaux noires, Essence, Diesel, GPL, GNL, Huile hydraulique ou Eau brute. Un nom personnalisé peut également être attribué dans le menu de l’appareil, qui affiche également des informations comme le type de connexion, l’identifiant du produit et l’instance VRM. |   |
Une alarme de niveau bas ou haut distincte peut être configurée et activée individuellement pour chaque capteur de réservoir. |   |
Les données de niveau de réservoir sont envoyées au portail VRM et peuvent être surveillées à distance. Elles peuvent aussi déclencher un relais s’il est configuré sur « Pompe du réservoir ». Les niveaux peuvent aussi être affichés ailleurs dans l’environnement GX :
Pour fixer physiquement les sondes du réservoir, il faut une férule ou un embout en cuivre non protégé d’au moins 10 mm+ devant être inséré dans le connecteur du bornier amovible. Une fois qu’elles sont correctement fixées, vous devez utiliser la languette orange si vous souhaitez retirer le fil sécurisé. |   |
6.5. Extension du nombre d’entrées de réservoir en utilisant plusieurs dispositifs GX
6.5.1. Introduction
Le nombre d’entrées de réservoir sur un dispositif GX, tel que le Cerbo GX ou le Venus GX, peut être augmenté en connectant plusieurs dispositifs GX ensemble dans un réseau VE.Can. Pour ce faire, un dispositif GX doit être désigné comme « principal » et les autres comme « secondaires ». La façon de procéder en pratique est expliquée ci-dessous.
Il n’y a pas de limite pratique au nombre de dispositifs GX pouvant être utilisés - à l’exception du nombre d’adresses source disponibles dans un réseau VE.Can, qui est de 252 adresses. Par exemple, un Cerbo GX avec 4 entrées de réservoir utilise jusqu’à 5 adresses : une pour lui-même et une pour chaque entrée de réservoir.
6.5.2. Configuration requise
Lorsque plusieurs dispositifs GX sont utilisés sur un réseau VE.Can, les conditions suivantes doivent être respectées pour garantir un fonctionnement correct :
Activez MQTT (intégré à l’application MFD) sur un seul dispositif GX uniquement — jamais sur plusieurs à la fois.
Un seul dispositif GX principal doit être connecté au réseau Ethernet. L’application MFD sur les écrans multifonctions maritimes (MFD) n’est pas conçue pour fonctionner avec plusieurs dispositifs GX sur le même réseau Ethernet.
Si vous utilisez ModbusTCP, activez-le sur un seul dispositif GX.
Seul le dispositif GX principal doit être connecté au portail VRM ; il transmettra également les données de niveau de réservoir reçues des unités secondaires.
Il est fortement recommandé de connecter tous les dispositifs VE.Bus et VE.Direct au dispositif GX principal.
La connexion à des dispositifs GX secondaires est possible, mais présente certaines limitations :
Pas de configuration à distance
Pas de contrôle DVCC
Pas de mises à jour du micrologiciel à distance
L’extension des ports VE.Direct via USB offre une fonctionnalité complète, et c’est donc la méthode recommandée. Vous trouverez plus d’informations à ce sujet au chapitre Mise en marche du Venus GX.
6.5.3. Configuration pas-à-pas
|  |
6.6. Connexion d’émetteurs de jauge NMEA 2000 tiers
Les dispositifs GX peuvent afficher les données provenant de capteurs de niveau de réservoir NMEA 2000 tiers compatibles.
Exigences de compatibilité
Le capteur NMEA 2000 doit transmettre le PGN 127505 – Niveau de fluide
La classe/fonction de l’appareil NMEA 2000 doit être :
Général (80) avec le code de fonction Transducteur (190) ou Capteur (170)
Capteurs (75) avec le code de fonction Niveau de fluide (150)
Remarque : Plusieurs niveaux de fluide peuvent être transmis par un seul appareil ou une seule fonction, à condition que chaque réservoir utilise une instance de fluide ou de données distincte.
Prise en charge de la configuration
Certains capteurs permettent la configuration du type de fluide et de la capacité directement via le menu du dispositif GX.
Par exemple, cela fonctionne avec le Maretron TLA100, et peut aussi être possible avec d’autres marques. Il est conseillé de tester cette possibilité lors de l’installation.
Capteurs de niveau NMEA 2000 testés et compatibles
Marque | Modèle | Remarques |
|---|---|---|
Maretron | TLA100 | Prend en charge la configuration via les menus GX |
Maretron | TLM100 | |
Navico | – Capteur de niveau de fluide Fuel-0 PK | Réf. 000-11518-001 Nécessite un écran Navico pour configurer la capacité, le type de fluide et les autres paramètres du capteur. Voir l’avertissement relatif à la tension ci-dessous. |
Oceanic Systems (UK) Ltd (OSUKL) | 3271 | Capteur de niveau volumétrique Si le capteur ne fonctionne pas, une mise à jour du micrologiciel peut être nécessaire Contactez OSUKL à ce sujet. Voir l’avertissement relatif à la tension ci-dessous. |
Oceanic Systems (UK) Ltd (OSUKL) | 3281 | Capteur de niveau d’eau Voir l’avertissement relatif à la tension ci-dessous. |
La plupart des autres capteurs de niveau NMEA 2000 devraient également fonctionner correctement. Si vous utilisez avec succès un capteur qui ne figure pas dans cette liste, merci de le signaler dans la section Communauté → Modifications.
Connexion à un dispositif GX
Étant donné que VE.Can et NMEA 2000 utilisent des types de connecteurs différents, deux options sont disponibles :
Câble VE.Can vers NMEA 2000 (Victron)
Permet une connexion directe entre le réseau NMEA 2000 et le port VE.Can du dispositif GX.
Un fusible peut être inséré ou retiré selon que l’on souhaite que le réseau NMEA 2000 soit alimenté par les équipements Victron.
Voir l’avertissement relatif à la tension ci-dessous.Adaptateur VE.Can 3802 de OSUKL
Particulièrement adapté pour connecter un seul appareil NMEA 2000 (par exemple, un capteur de niveau de réservoir) au réseau VE.Can.
Peut alimenter directement des réseaux NMEA 2000 à basse tension (par exemple 12 V) à partir d’un système Victron 48 V.
Avertissement
Compatibilité de tension (systèmes 24 V et 48 V)
Alors que les dispositifs GX de Victron tolèrent jusqu’à 70 V sur leur interface CAN-bus, de nombreux appareils NMEA 2000 ne le peuvent pas. La plupart nécessitent 12 V, et certains ne tolèrent que des tensions allant jusqu’à 30 à 36 V.
Si votre système comprend des dispositifs NMEA 2000 qui ne peuvent pas supporter la tension du système :
Utilisez l’adaptateur VE.Can 3802 (OSUKL), ou
Utilisez le câble VE.Can vers NMEA 2000 sans son fusible, et alimentez le réseau NMEA 2000 séparément à l’aide d’un câble d’alimentation NMEA 2000 12 V (non fourni par Victron).
Le port VE.Can du dispositif GX ne nécessite pas d’alimentation externe pour fonctionner.
6.7. Exigences en matière de connectivité Bluetooth
Pour connecter des capteurs Bluetooth tels que ceux de Mopeka, Ruuvi ou Safiery, le dispositif GX doit être compatible Bluetooth :
Certains dispositifs GX intègrent le Bluetooth.
D’autres peuvent être équipés ultérieurement à l’aide d’un adaptateur Bluetooth USB standard (voir l’aperçu de la gamme de produits Victron GX pour plus de détails).
Même avec le Bluetooth intégré, l’ajout d’un adaptateur USB peut permettre d’étendre la portée et d’améliorer la fiabilité en positionnant l’adaptateur via une rallonge USB.
Adaptateurs Bluetooth USB testés et fonctionnels :
Adaptateur Bluetooth USB | ||||
|---|---|---|---|---|
Insignia (NS-PCY5BMA2) | Logilink BT0037 | TP-Link UB400(UN) | Kinivo BTD-400 | Adaptateur Bluetooth USB Ideapro 4.0 |
Ewent EW1085R4 | Laird BT820 | Laird BT851 | TP Link UB500 | - |
Une liste d’adaptateurs supplémentaires en cours de test ou identifiés comme incompatibles est disponible sur la communauté Victron.
6.8. Capteurs Bluetooth Mopeka Ultrasonic
Les capteurs Mopeka permettent la mesure ultrasonique du niveau de liquide dans des réservoirs sous pression ou non. Selon le modèle, le capteur se fixe soit sur le dessus, soit sur le dessous du réservoir. Les données telles que le niveau de liquide, la température et la tension de la batterie du capteur sont transmises au dispositif GX via Bluetooth Low Energy (BLE).
Pour connecter le capteur au dispositif GX via Bluetooth, ce dernier doit disposer de la fonctionnalité Bluetooth. Pour plus d’informations sur les exigences, les limitations et les adaptateurs Bluetooth USB compatibles, consultez la section Exigences en matière de connectivité Bluetooth.
Capteurs Mopeka pris en charge
Capteur Mopeka | Remarques |
|---|---|
Mopeka Pro Check H2O | |
Mopeka Pro Check LPG | |
Mopeka Pro Check Universal | Nécessite Venus OS v3.14 ou version ultérieure |
Mopeka TD40 / TD 200 | |
Mopeka Pro Plus | |
Mopeka Pro 200 |
Note
Seuls les capteurs figurant ci-dessus sont compatibles. Les autres modèles Mopeka, même dotés de Bluetooth, ne sont pas pris en charge.
6.8.1. Installation
L’installation du capteur Mopeka est simple. Installez physiquement le capteur selon les instructions d’installation de Mopeka, puis configurez-le via l’application Mopeka Tank (disponible sur Google Play et l’App Store d’Apple). Ensuite, procédez à la configuration sur le dispositif GX comme suit :
|   |
6.8.2. Configuration
Accédez au menu Liste des appareils.
Faites défiler le menu et sélectionnez le capteur souhaité.
Cliquez ou appuyez sur le capteur sélectionné pour ouvrir son menu d’aperçu.
Appuyez ou cliquez sur le capteur pour ouvrir son aperçu.
Dans le menu Configuration, vous pouvez :
Ajuster la capacité du réservoir
Sélectionner le type de liquide et l’unité de volume
Définir les valeurs d’étalonnage pour les niveaux vide et plein
Afficher les mesures actuelles et le niveau de batterie
Une fois la configuration terminée, revenez au menu Aperçu du capteur.
Appuyez ou cliquez sur Appareil pour accéder au menu des paramètres de l’appareil.
Dans le menu Appareil, vous pouvez attribuer un nom personnalisé et afficher des détails tels que le type de connexion, l’identifiant du produit et l’instance VRM.
Répétez les étapes 1 à 8 pour chaque capteur supplémentaire.
 |  | | |
6.8.3. Surveillance du niveau du réservoir
 |  |
Les niveaux des réservoirs peuvent être surveillés à différents emplacements dans l’environnement GX :
Liste des appareils sur le dispositif GX
Aperçu graphique sur le dispositif GX
Tableau de bord VRM
Widgets du menu avancé VRM
Widgets de l’application VRM
 |  |
6.9. Capteur de niveau de réservoir Safiery Star-Tank
Le Safiery Star-Tank est un capteur de niveau de réservoir à radar conçu pour une installation sur le dessus du réservoir. Il peut être fixé à des réservoirs non métalliques à l’aide d’un adhésif ou monté à l’aide du modèle standard SAE à 5 boulons. Le capteur communique directement avec un dispositif GX via Bluetooth Low Energy (BLE). Il est alimenté par une pile bouton CR2744, avec une durée de vie estimée allant jusqu’à cinq ans.
Pour des instructions détaillées sur le produit et son montage, consultez le manuel Star-Tank disponible sur la page produit Star-Tank.
Pour connecter le capteur au dispositif GX via Bluetooth, ce dernier doit disposer de la fonctionnalité Bluetooth. Pour plus d’informations sur les exigences, les limitations et les adaptateurs Bluetooth USB compatibles, consultez la section Exigences en matière de connectivité Bluetooth.
6.9.1. Installation
L’installation du capteur Star-Tank est simple. Commencez par suivre les instructions d’installation du Star-Tank et configurez le capteur. Une fois la configuration effectuée, poursuivez avec les étapes ci-dessous pour terminer la configuration sur le dispositif GX.
|   |
6.9.2. Configuration
|   |
6.9.3. Surveillance du niveau du réservoir
Les niveaux des réservoirs peuvent être consultés à plusieurs endroits dans l’environnement GX :
|   |

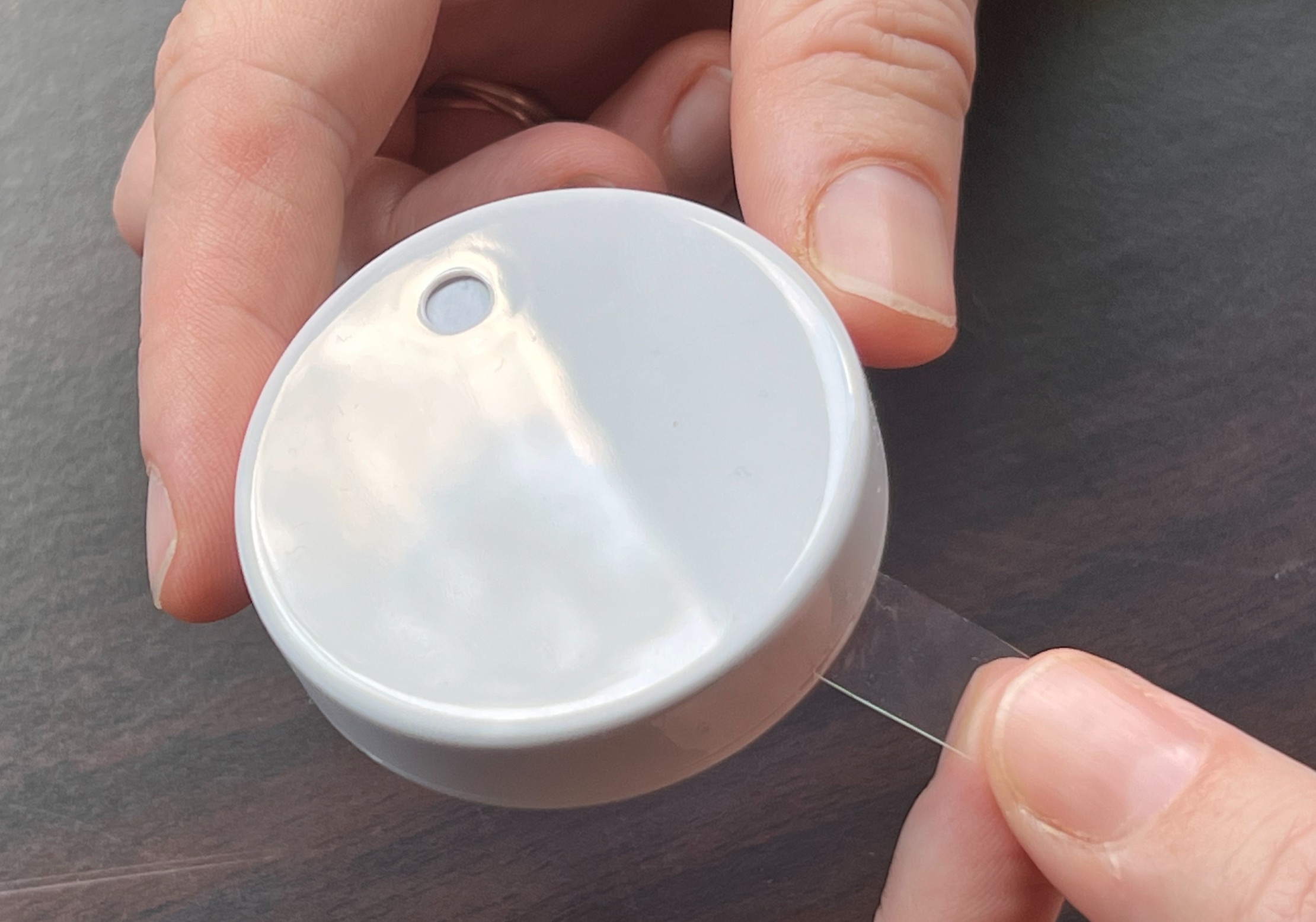

6.10. Capteurs de température sans fil Bluetooth Ruuvi
Les capteurs Ruuvi transmettent sans fil la température, l’humidité et la pression atmosphérique à un dispositif GX via Bluetooth.
Pour connecter le capteur au dispositif GX via Bluetooth, ce dernier doit disposer de la fonctionnalité Bluetooth. Pour plus d’informations sur les exigences, les limitations et les adaptateurs Bluetooth USB compatibles, consultez la section Exigences en matière de connectivité Bluetooth.
Procédure d’installation Assurez-vous que le Bluetooth est activé dans le menu Bluetooth (activé par défaut). Pour ce faire, accédez à Paramètres → E/S → Capteurs Bluetooth, puis cliquez sur « Activer » pour activer les capteurs de température Bluetooth. Le sous-menu Adaptateurs Bluetooth affiche une liste des adaptateurs Bluetooth disponibles. L’option « Recherche continue » permet de rechercher en permanence de nouveaux capteurs Bluetooth. Toutefois, notez que l’activation de cette option peut affecter les performances WiFi du dispositif GX. Activez-la uniquement si vous devez rechercher de nouveaux capteurs Bluetooth ; sinon, il est préférable de la laisser désactivée. Le capteur apparaîtra dans le menu sous le nom « Ruuvi #### » avec un identifiant hexadécimal à 4 chiffres. Activez le capteur Ruuvi spécifique. Tous les capteurs précédemment installés et activés s’afficheront avec leur nom défini par l’utilisateur, s’il a été défini. Le capteur devrait maintenant être visible dans la liste des appareils. Par défaut, il est intitulé « RuuviTag ». Dans le menu de configuration du capteur de température, vous pouvez régler le type (choisissez entre Batterie, Réfrigérateur et Générique). Le menu Appareil vous permet de définir un nom personnalisé pour le capteur et fournit des informations supplémentaires telles que le type de connexion, l’identifiant du produit et l’instance VRM. Autonomie et état de la batterie des capteurs Ruuvi : Les capteurs Ruuvi utilisent une pile bouton lithium CR2477 3 V remplaçable, qui dure généralement plus de 12 mois, selon la température ambiante.
Avertissement de batterie faible : Un avertissement de batterie faible apparaîtra sur la console à distance. Si le dispositif GX envoie un rapport au VRM, l’avertissement y apparaîtra également. Le seuil d’avertissement dépend de la température :
Vous pouvez mettre à jour le micrologiciel du Ruuvi à l’aide de l’application mobile dédiée de Ruuvi, bien que cela ne soit nécessaire qu’en cas de problème. |         |

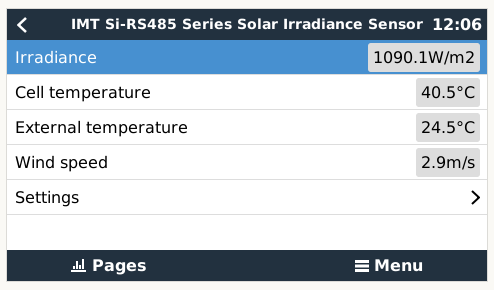

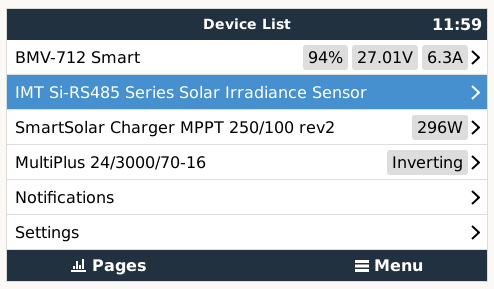

6.11. Connexion des capteurs d’irradiance solaire, de température et de vitesse du vent de IMT
IMT Technology GmbH propose différents modèles de capteurs numériques d’irradiance au silicium dans la série Si-RS485, tous compatibles avec les dispositifs GX.
Compatibilité

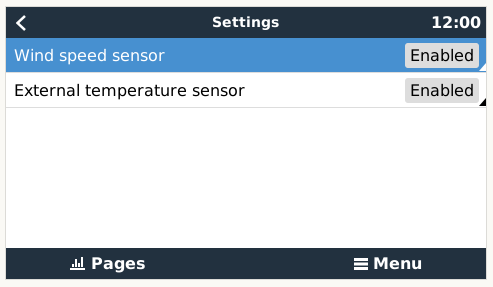

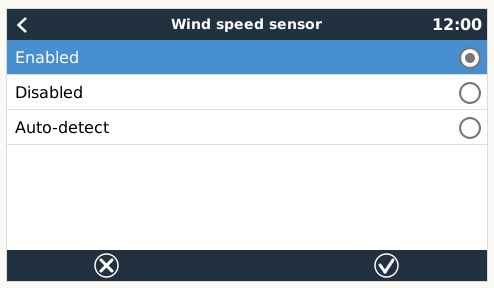

Les capteurs optionnels de température du module externe, de température ambiante et de vitesse du vent sont également pris en charge.
Ces capteurs optionnels peuvent être connectés au capteur d’irradiance solaire via des fiches préinstallées ou des connexions précâblées (pour la température du module et la température ambiante uniquement). Lorsque des capteurs externes sont connectés via un capteur d’irradiance solaire approprié, toutes les données de mesure sont transmises au dispositif GX de Victron à l’aide d’un seul câble d’interface.
Chaque modèle de la série Si-RS485 de capteurs d’irradiance solaire varie dans sa compatibilité avec les capteurs externes (certains sont précâblés avec des capteurs externes), il est donc important de bien réfléchir aux besoins et exigences futurs avant l’achat.
Il est également possible de connecter un capteur de température de module IMT Tm-RS485-MB (affiché comme « température de la cellule ») ou un capteur de température ambiante IMT Ta-ext-RS485-MB (affiché comme « température externe ») directement au dispositif GX de Victron, soit sans capteur d’irradiance solaire, soit en complément de celui-ci.
Fonctionnement
Les capteurs d’irradiance solaire IMT de la série Si-RS485 utilisent une interface électrique RS485 et le protocole de communication Modbus RTU.
Pour fonctionner correctement, le dispositif GX de Victron doit être équipé de la version 2.40 ou ultérieure. Les capteurs IMT avec une version de micrologiciel antérieure à v1.53 sont également pris en charge ; pour plus d’informations, veuillez contacter IMT.
La connexion physique au dispositif GX de Victron s’effectue via un port USB et nécessite un câble d’interface Victron RS485 vers USB.
Une source d’alimentation CC externe appropriée (12 à 28 VCC) est également nécessaire, car le capteur n’est PAS alimenté via USB.
Les modèles récents de IMT intègrent un second capteur de température, également pris en charge.
Câblage
Le schéma dans le guide d’installation ci-dessous illustre la configuration du câblage pour une installation type.
 |
Connexions par câble
Capteur Si | Interface Victron RS485 vers USB | Signal |
|---|---|---|
Marron | Orange | RS485 Data A + |
Orange | Jaune | RS485 Data B - |
Rouge | - | Puissance positive - 12 à 28 VCC |
Noir | - | Puissance négative/terre - 0 VCC |
Noir (épais) | - | Mise à la terre / blindage de câble / PE |
- | Rouge | Puissance positive - 5 VCC (non utilisée) |
- | Noir | Puissance négative/terre - 0 VCC (non utilisée) |
- | Marron | Terminateur 1 - 120 R (non utilisé) |
- | Vert | Terminateur 2 - 120 R (non utilisé) |
Remarques concernant l’installation
La tension d’alimentation CC maximale autorisée pour la gamme de capteurs d’irradiance solaire IMT de la série Si-RS485 est de 28,0 VCC. Pour les systèmes/parcs de batteries 24 V et 48 V, un convertisseur CC-CC Victron approprié (24/12, 24/24, 48/12 ou 48/24) ou un adaptateur CA-CC doit être utilisé dans l’installation.
Pour les parcs ou systèmes de batteries 12 V, la gamme de capteurs d’irradiance solaire IMT de la série Si-RS485 peut être alimentée directement par le parc de batterie et continuera de fonctionner jusqu’à une tension minimale de 10,5 V (mesurée au niveau du capteur, en tenant compte de la chute de tension dans le câble).
Pour des instructions détaillées sur le câblage et l’installation, reportez-vous au « Guide de référence rapide » du capteur d’irradiance solaire IMT de la série Si-RS485 et à la « Fiche technique » du câble d’interface Victron RS485 vers USB.
Pour garantir l’intégrité du signal et un fonctionnement fiable, veuillez respecter les consignes suivantes :
Les rallonges de câble doivent respecter les sections minimales indiquées dans le tableau correspondant, en fonction de la tension d’alimentation CC et de la longueur du câble.
Les rallonges doivent disposer d’un blindage adéquat et de conducteurs à paires torsadées.
Si la longueur totale du câble dépasse 10 m ou si des interférences spécifiques à l’installation sont présentes, le câble d’origine relié à l’interface RS485 vers USB de Victron doit être réduit à une longueur maximale de 20 cm. Dans ce cas, utilisez un câble de qualité sur toute la longueur et non uniquement sur la partie rallongée.
Veillez à ce que le câblage soit installé séparément du câblage d’alimentation principal CC ou CA.
Tous les fils doivent être correctement raccordés (y compris les fils inutilisés) et protégés contre les intempéries et l’humidité.
Le boîtier du capteur ne doit pas être ouvert ou altéré pendant l’installation, au risque d’altérer son étanchéité (ce qui annulerait la garantie).
Le capteur d’irradiance solaire IMT de la série Si-RS485TC intègre une isolation galvanique interne (jusqu’à 1 000 V) entre l’alimentation et les circuits Modbus RS485, ce qui rend l’interface Victron RS485 vers USB (non isolée) adaptée à la majorité des installations.
Cependant, si vous préférez une interface RS485 vers USB isolée, le seul périphérique compatible est l’USB485-STIXL de Hjelmslund Electronics (tout autre type de périphérique ne sera pas reconnu par le dispositif GX).
Capteurs multiples
Il n’est pas possible de connecter plusieurs capteurs d’irradiance solaire IMT de la série Si-RS485 à un même dispositif GX ; les capteurs supplémentaires seront ignorés.
Configuration
En règle générale, aucune configuration spéciale ou supplémentaire n’est requise : la configuration par défaut telle que réglée en usine permet la communication avec un dispositif GX de Victron.
Toutefois, si le capteur d’irradiance solaire IMT de la série Si-RS485 a déjà été utilisé dans un autre système ou si les paramètres ont été modifiés pour quelque raison que ce soit, il est nécessaire de rétablir la configuration par défaut avant de continuer à l’utiliser.
Pour modifier la configuration, téléchargez l’utilitaire IMT « Si-MODBUS-Configurator » depuis la section de téléchargement des logiciels. Suivez les instructions du manuel Si-Modbus-Configurator (également disponible sur le même lien) et vérifiez ou ajustez les paramètres suivants :
Adresse MODBUS : 1 | Débit en bauds : 9600 | Format des données 8N1 (10 bits) |
Pour obtenir de l’aide concernant la configuration des capteurs d’irradiance IMT de la série Si-RS485, contactez directement la société IMT Technology.
Interface utilisateur - Dispositif GX
Une fois le dispositif GX de Victron connecté et sous tension, le capteur d’irradiance solaire IMT de la série Si-RS485 sera détecté automatiquement en quelques minutes et apparaîtra dans le menu « Liste des appareils ». |  |
Dans le menu « Capteur d’irradiance solaire IMT de la série Si-RS485 », tous les paramètres disponibles s’affichent automatiquement (selon les capteurs connectés) et sont mis à jour en temps réel. |  |
Dans le sous-menu « Paramètres », vous pouvez activer ou désactiver manuellement tout capteur externe optionnel ou additionnel connecté au capteur d’irradiance solaire IMT de la série Si-RS485. |    |
Visualisation des données - VRM

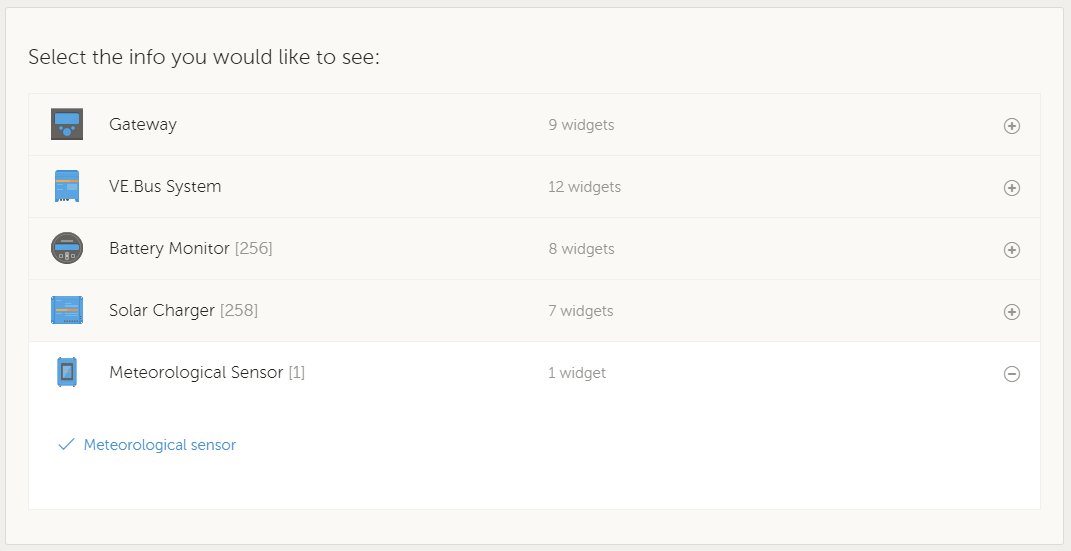

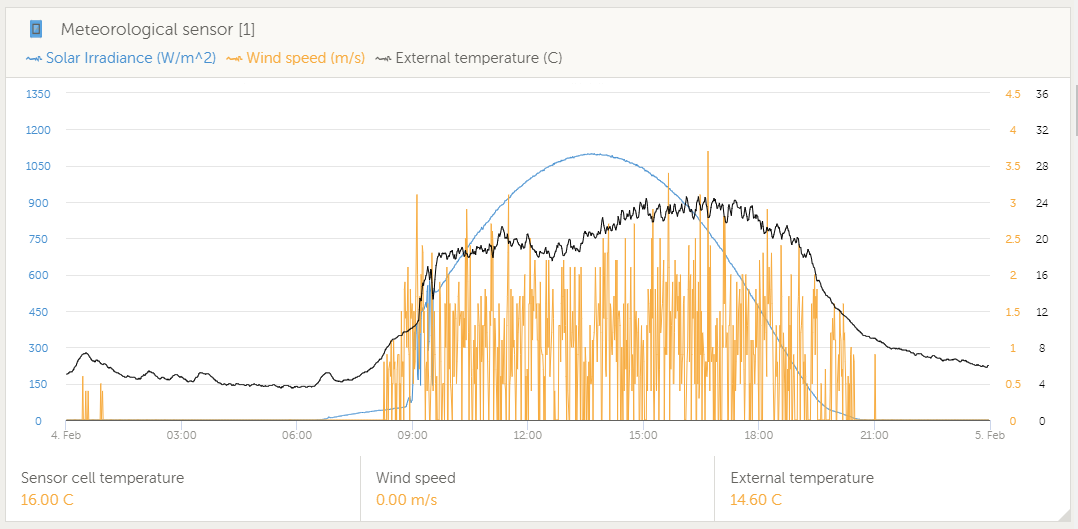

Pour consulter les données historiques enregistrées sur le portail VRM, développez la liste des widgets « Capteur météorologique » et sélectionnez le widget « Capteur météorologique ». |  |
Les données de tous les types de capteurs disponibles s’affichent automatiquement dans le graphique. Vous pouvez activer ou désactiver des capteurs ou paramètres individuels en cliquant sur leur nom dans la légende. |  |
6.12. Lecture des données d’un alternateur générique à partir de capteurs CC NMEA 2000 compatibles
Le dispositif GX peut lire les données de tension, de courant et de température provenant d’alternateurs génériques lorsqu’il est connecté à des capteurs CC NMEA 2000 tiers compatibles.
Remarque : Ces données sont utilisées uniquement à des fins d’affichage. Elles ne sont pas utilisées pour les calculs du système ni pour les fonctions de contrôle.
Exigences relatives aux capteurs NMEA 2000
Pour garantir la compatibilité, le capteur CC NMEA 2000 doit répondre aux critères suivants :
Configuration requise | Valeur |
|---|---|
Classe d’appareil | 35 – Génération électrique |
Fonction de l’appareil | 141 – Générateur CC |
Tye DC | Doit être réglé sur Alternateur dans PGN 127506 « Détails CC » |
PGN de données | 127508 – État de la batterie (doit transmettre la tension, le courant et la température) |
La plupart des capteurs CC NMEA 2000 devraient fonctionner.
Appareils confirmés comme compatibles
Connexion physique à un dispositif GX
Les réseaux NMEA 2000 et les dispositifs GX utilisent des types de connecteurs différents. Deux solutions d’adaptateur sont disponibles :
Câble VE.Can vers NMEA 2000 (Victron)
Permet la connexion entre le port VE.Can d’un dispositif GX et un réseau NMEA 2000 standard
Le fusible interne peut être conservé ou retiré pour permettre ou empêcher les dispositifs Victron d’alimenter le réseau NMEA 2000
Voir l’avertissement relatif à la tension ci-dessous.Adaptateur VE.Can 3802 de OSUKL
Idéal pour connecter un seul appareil NMEA 2000 (par exemple un capteur d’alternateur) au réseau VE.Can
Peut fournir une alimentation 12 V aux dispositifs NMEA 2000 basse tension à partir d’un système Victron 48 V
Avertissement
Compatibilité de tension (systèmes 24 V et 48 V)
Alors que les dispositifs GX de Victron tolèrent jusqu’à 70 V sur leur interface CAN-bus, de nombreux appareils NMEA 2000 ne le peuvent pas. La plupart nécessitent 12 V, et certains ne tolèrent que des tensions allant jusqu’à 30 à 36 V.
Si votre système comprend des dispositifs NMEA 2000 qui ne peuvent pas supporter la tension du système :
Utilisez l’adaptateur VE.Can 3802 (OSUKL), ou
• Utilisez le câble VE.Can vers NMEA 2000 sans son fusible, et alimentez le réseau NMEA 2000 séparément à l’aide d’un câble d’alimentation NMEA 2000 12 V (non fourni par Victron).
Le port VE.Can du dispositif GX ne nécessite pas d’alimentation externe pour fonctionner.
6.12.1. Prise en charge du régulateur d’alternateur Wakespeed WS500
Introduction
Le WS500 est un régulateur d’alternateur externe intelligent avec communication CAN-bus et NMEA 2000, conçu principalement pour les applications maritimes et les véhicules de loisirs. Lorsqu’il est connecté à un dispositif GX, le Wakespeed WS500 permet de surveiller les performances de l’alternateur et de les contrôler via DVCC.
Exigences requises
Pour intégrer le WS500, les conditions suivantes doivent être remplies :
Micrologiciel Venus OS v2.90 ou ultérieur sur le dispositif GX
Micrologiciel Wakespeed WS500 2.5.0 ou ultérieur sur le contrôleur WS500
Le WS500 doit être connecté au port VE.Can du dispositif GX. La connexion via le port BMS-Can (par exemple sur le Cerbo GX) n’est pas prise en charge pour la surveillance.
Configuration requise pour le contrôle DVCC
Micrologiciel Venus OS v3.30 ou ultérieur sur le dispositif GX
Micrologiciel Wakespeed WS500 2.5.2 ou ultérieur sur le contrôleur WS500
Le shunt de courant fourni par Wakespeed doit être installé au niveau de l’alternateur
Le WS500 doit être configuré avec l’option « Shunt à l’alternateur » activée (application Wakespeed : onglet « System » dans l’écran de configuration)
Définissez la capacité de l’alternateur en ampères dans l’onglet « Alternateur »
La prise en charge NMEA 2000 (Système > Mode expert) doit être activée
Câblage du WS500 au VE.Can
Le WS500 et le VE.Can utilisent tous deux des connecteurs RJ45 pour la communication CAN, mais avec des brochages différents. Un câble réseau UTP standard (droit) ne fonctionnera pas. Un câble croisé personnalisé est nécessaire.
Reportez-vous au schéma ci-dessous pour les détails du brochage :
Correspondance des broches CAN :
VE.Can : broche 7 = CAN-H, broche 8 = CAN-L
WS500: broche 1 = CAN-H, broche 2 = CAN-L
Exigences de câblage :
Broche 1 (WS500) → Broche 7 (VE.Can)
Broche 2 (WS500) → Broche 8 (VE.Can)
Connectez l’extrémité avec les broches 7/8 au port VE.Can du dispositif GX. L’autre extrémité (broches 1/2) se connecte au WS500. Les deux extrémités doivent être terminées.
La couleur des câbles n’a pas d’importance lorsque vous fabriquez le câble croisé vous-même. Wakespeed propose également un câble préfabriqué avec une fiche RJ45 bleue — cette extrémité se connecte au port VE.Can.
Note
Veuillez noter que les terminaisons noires fournies par Wakespeed et les terminaisons bleues fournies par Victron ne sont pas interchangeables. Par conséquent, insérez la terminaison Victron du côté Victron du réseau, et la terminaison Wakespeed dans le Wakespeed.
Exemple de câblage
L’exemple ci-dessous présente un aperçu du câblage recommandé basé sur une installation avec un Lynx Smart BMS, des distributeurs Lynx et un Cerbo GX.
Un placement adéquat du shunt de l’alternateur (à ne pas confondre avec le shunt du BMV ou le SmartShunt) est important ici pour le bon raccordement du fil de détection de courant.
Pour le câblage complet entre le WS500 et l’alternateur, voir le manuel du WS500 et de l’alternateur.
Interface utilisateur du dispositif GX pour le WS500

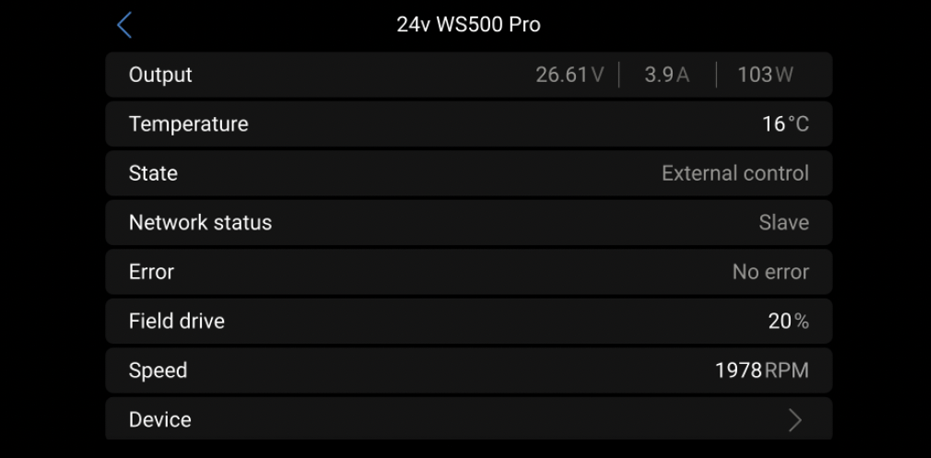

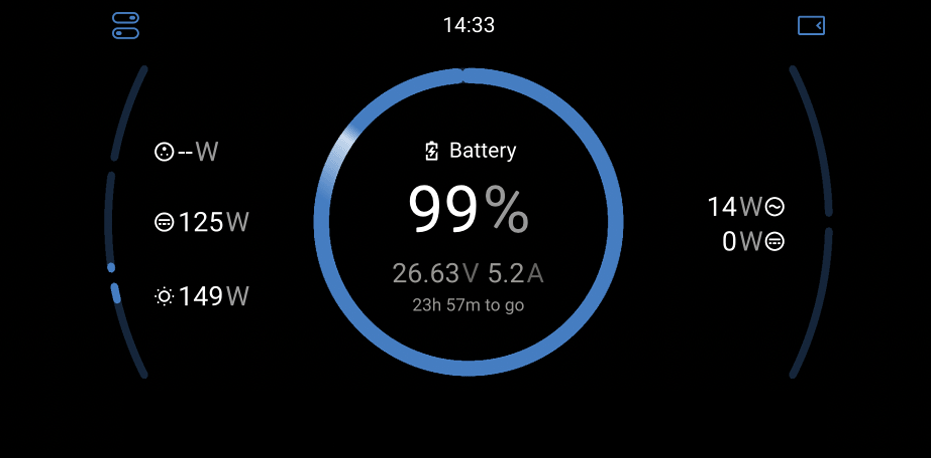

Une fois connecté, le WS500 apparaît dans la liste des appareils du dispositif GX.
Le menu du WS500 fournit alors les informations et données suivantes :

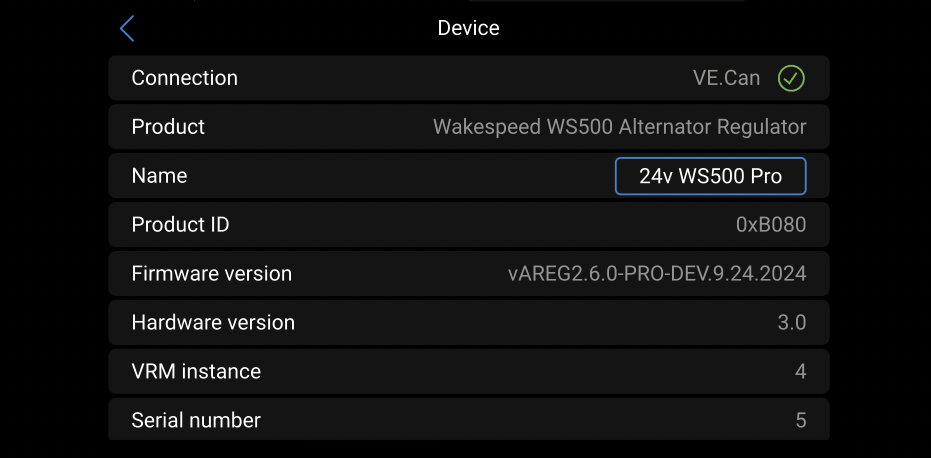

Vous pouvez attribuer un nom personnalisé au WS500 via le menu Appareil. Cela met à jour la ligne de configuration $SCN du régulateur. |    |
Données WS500 sur le portail VRM
Le portail VRM peut afficher les données du WS500, notamment le courant, la tension et la température.

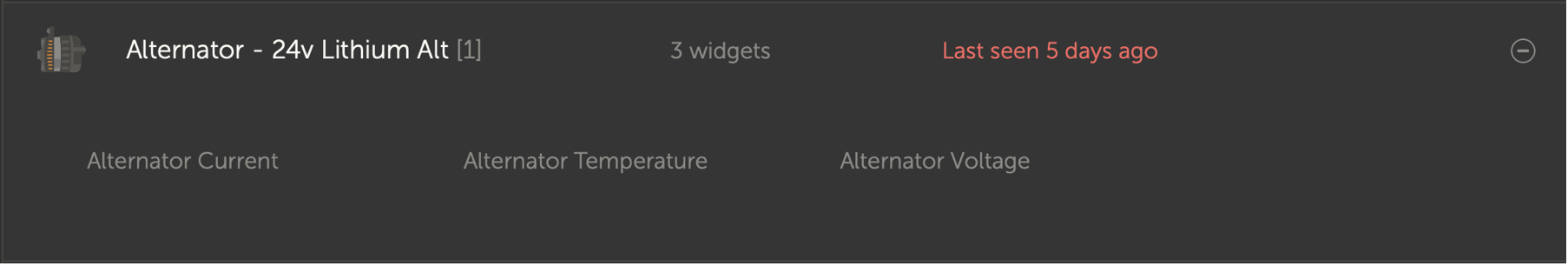

Actuellement, 3 widgets sont disponibles sur le VRM

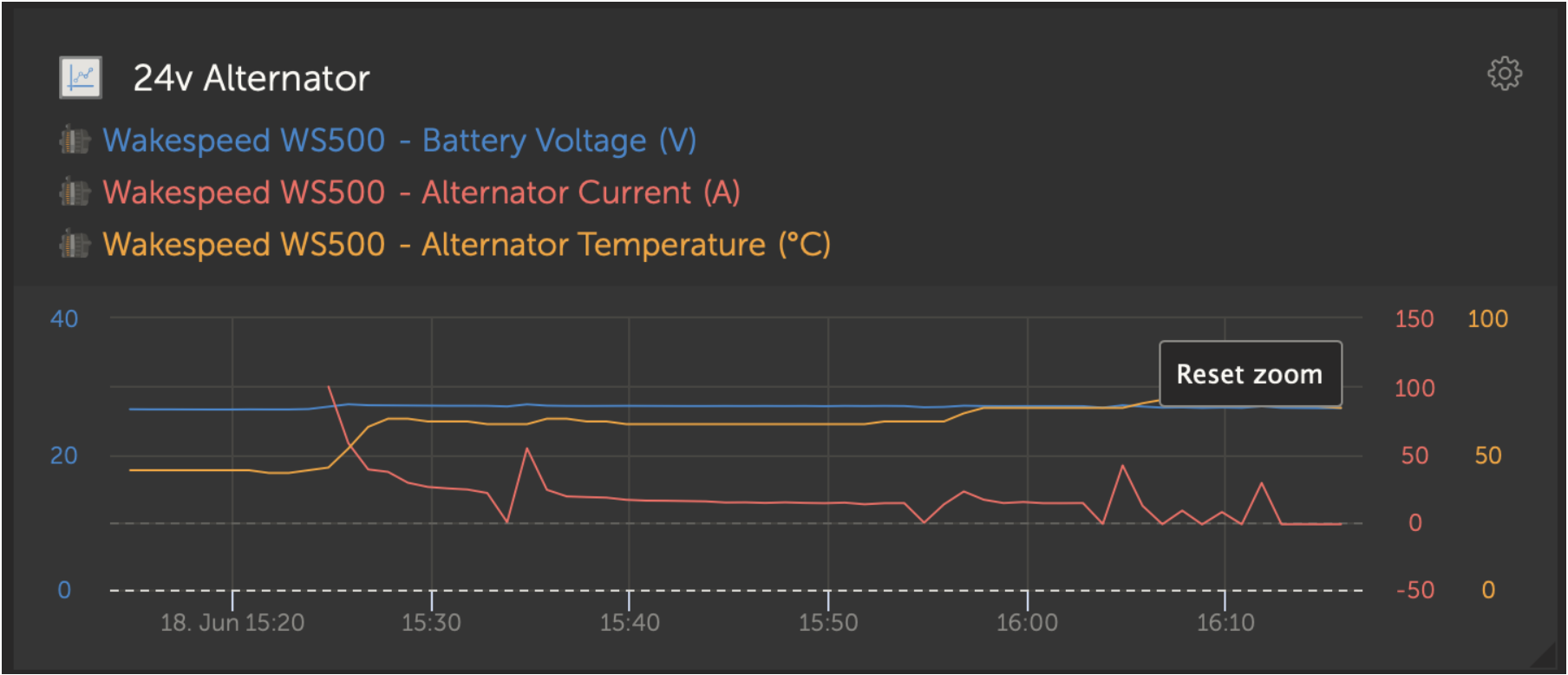

Widget personnalisé du VRM affichant la tension, le courant et la température du WS500
Dépannage et questions fréquentes
Pour toute assistance et dépannage supplémentaires, veuillez contacter directement l’assistance Wakespeed.
Codes d’erreur #91 et #92
Tous les codes d’erreur du WS500, tels que définis dans le guide de communication et de configuration Wakespeed, sont rapportés par le dispositif GX.
Dans les systèmes avec BMS intégré, les erreurs suivantes sont critiques tant que les événements sont actifs et nécessitent une attention immédiate.
#91: Lost connection with BMS
Le WS500 a perdu la communication avec le BMS et passe en mode de retour à domicile configuré. Dès que la communication avec le BMS est rétablie, il reprend les objectifs de charge définis par le BMS.
#92: ATC disabled through feature IN
Le BMS a signalé un événement de déconnexion de charge via le fil de la fonction IN et le WS500 est donc revenu à l’état arrêté.
Les données de courant et de puissance ne sont pas affichées dans le menu de l’appareil WS500
L’absence de données de courant et de puissance dans le menu de l’appareil WS500 n’est pas une panne. Elle reflète la configuration du système et est attendue dans certaines conditions :
Aucun shunt d’alternateur n’est installé : le WS500 ne peut pas mesurer le courant et la puissance de sortie de l’alternateur sans shunt d’alternateur.
Shunt d’alternateur installé mais mal configuré : vérifiez les paramètres « ShuntAtBat » et « Ignore Sensor » à l’aide des outils de configuration Wakespeed.
Remarque sur le shunt d’alternateur
Un shunt d’alternateur est un capteur de courant installé en série avec la sortie de l’alternateur. Il se connecte directement au WS500 et fournit une mesure en temps réel du courant et de la puissance de sortie de l’alternateur.
En option : Non requis pour le fonctionnement de base
Obligatoire : Requis pour la compatibilité DVCC
Si aucun shunt n’est installé, le dispositif GX affichera toujours des paramètres tels que le champ d’excitation (%) et la tension de l’alternateur, mais pas le courant ni la puissance.
Questions fréquentes
Q1 : Le courant de sortie de l’alternateur (s’il est mesuré) est-il utilisé à d’autres fins que l’affichage ?
R1 : Oui. L’intégration DVCC permet au dispositif GX de contrôler la sortie du WS500, en répartissant le courant de charge entre le WS500 et, par exemple, les MPPT et les chargeurs de batterie CC-CC.
Q2 : Le courant de sortie de la batterie peut-il être lu via le bus CAN par un Lynx Smart BMS ou d’autres contrôleurs ?
R2 : Oui. Lorsque le shunt WS500 est configuré pour mesurer la sortie de l’alternateur, le courant peut être lu via le bus CAN (par exemple par un Lynx Smart BMS). Le WS500 utilise ces données pour éviter une surcharge, par exemple si la batterie demande 100 A et que le WS500 fournit 200 A, les 100 A supplémentaires sont dirigés vers les consommateurs CC. Cela améliore la précision du calcul de la charge.
Q3 : Existe-t-il des recommandations de câblage pour l’utilisation d’un Lynx Smart BMS ou d’un Lynx BMS NG ?
R3 : Oui. Nous fournissons des exemples de systèmes détaillés, notamment :
Une configuration catamaran avec deux unités WS500
Un système avec un deuxième alternateur contrôlé par un WS500
Ces exemples peuvent servir de modèles et sont disponibles sur la page produit du Lynx Smart BMS.
Q4 : Que faire si aucun Lynx Smart BMS n’est utilisé ? Comment le câblage doit-il être effectué ?
R4 : Wakespeed propose un guide de démarrage rapide couvrant la configuration des commutateurs DIP et le câblage du faisceau.
Des schémas de câblage supplémentaires sont inclus dans le manuel du WS500.
Remarque : le shunt doit être connecté à la batterie et le WS500 configuré en conséquence.
6.12.2. Prise en charge du régulateur d’alternateur Arco Zeus
L’Arco Zeus est un régulateur d’alternateur externe intelligent avec communication CAN-bus et NMEA 2000, conçu spécifiquement pour les applications maritimes et les véhicules de loisirs. Il est pris en charge par Venus OS, y compris le contrôle DVCC, et permet la surveillance et le contrôle des performances de l’alternateur via un dispositif GX.
Lorsqu’il est correctement configuré, le Zeus suit les paramètres de charge définis par le dispositif GX et/ou le Lynx BMS.
Configuration requise
Pour intégrer l’Arco Zeus à un système Victron, les conditions suivantes doivent être remplies :
Micrologiciel Venus OS v3.50 ou version ultérieure
Micrologiciel Arco Zeus v1.25 ou version ultérieure installé sur le contrôleur
Connexion via le port VE.Can du dispositif GX Il n’est pas possible de connecter le Zeus au port BMS-Can d’un Cerbo GX
Le mode de synchronisation dans l’application Zeus doit être réglé sur « Victron Follower »
Un shunt d’alternateur doit être installé pour que le DVCC fonctionne correctement Reportez-vous à la documentation Arco Zeus pour plus de détails
Installation
Installez le régulateur Arco Zeus selon le guide d’installation du régulateur d’alternateur Bluetooth Arco Zeus, disponible sur le site web d’Arcomarine.
Connectez le Zeus au port VE.Can du dispositif GX à l’aide d’un câble Ethernet Cat5/6 standard.
Assurez-vous que le réseau VE.Can est correctement terminé :
Utilisez une terminaison M12 NMEA 2000 sur le port NMEA 2000 du Zeus.
Utilisez une terminaison VE.Can RJ45 sur le dispositif GX ou le Lynx BMS, selon la configuration du réseau. Remarque : Certaines configurations ne nécessitent pas de terminaison, comme dans un système avec plusieurs batteries Lynx BMS en parallèle, où chaque parc de batteries dispose de son propre régulateur Zeus.
Activer l’arrêt de l’alternateur via le BMS :
Connectez un fil entre la sortie relais « NO » du Lynx BMS et l’entrée du faisceau de contrôle Zeus marquée « Enable/ATC from BMS ».
Cela garantit que le Zeus s’arrête proprement avant l’ouverture du contacteur, protégeant l’alternateur contre d’éventuels dommages.
Configuration du Zeus
Reportez-vous au guide d’installation du régulateur d’alternateur Bluetooth Arco Zeus pour des instructions détaillées, disponible sur le site web d’Arcomarine.
Dans l’application Zeus, réglez le mode de synchronisation sur « Victron Follower ».
Définissez le courant de sortie maximal de l’alternateur sur une valeur appropriée pour l’alternateur et la batterie. DVCC utilise cette valeur pour déterminer le courant de charge maximal disponible.
Configuration du dispositif GX
Sur le dispositif GX (via la console à distance) :
Accédez à Paramètres → Services → Port VE.Can [1 ou 2]
Réglez le profil CAN-bus sur « VE.Can & Lynx Ion BMS (250 kbit/s) »
Configuration du Lynx Smart BMS ou Lynx BMS NG
Réglez le mode de relais BMS sur « ATC alternateur ». Cela garantit que l’ATC s’ouvre en premier, suivi du contacteur après un délai de 2 secondes, ce qui donne au Zeus le temps de s’arrêter avant que la batterie ne soit déconnectée.
Surveillance
Une fois le contrôleur Arco Zeus connecté au dispositif GX, il apparaîtra dans la liste des appareils avec une entrée dédiée au régulateur d’alternateur.
Les informations et paramètres disponibles incluent :
Sortie : tension, courant et puissance de sortie de l’alternateur, tels que rapportés par le Zeus.
Température : température de l’alternateur, mesurée via le capteur de température du Zeus.
État : indique l’état de charge du Zeus :
Éteint - pas de charge
Bulk, Absorption ou Float - Lorsqu’il utilise son algorithme de charge interne
Contrôle externe - Lorsqu’il est contrôlé par un BMS tel que le Lynx Smart BMS
État du réseau : affiche « Autonome » lorsque le régulateur fonctionne de manière autonome.
Champ d’excitation : indique le pourcentage du signal d’excitation appliqué à l’alternateur via la connexion de champ.
Vitesse : affiche la vitesse de l’alternateur en tr/min, mesurée via la sortie stator.
Régime moteur affiche le régime du moteur, déterminé par :
Calcul basé sur la vitesse de l’alternateur et le rapport de transmission moteur/alternateur (tel que défini dans l’application Zeus)
NMEA 2000 (PGN127488), si le régime moteur est diffusé via NMEA 2000
J1939 (PGN61444), si le régime moteur est reçu via J1939
Appareil : contient des informations spécifiques au produit et relatives à la connexion.
Les données Arco Zeus qui peuvent être affichées sur le portail VRM sont le courant, la tension et la température.
Dépannage
Pour toute assistance supplémentaire et pour le dépannage, veuillez contacter directement l’assistance Arco Zeus.
6.12.3. Prise en charge du régulateur d’alternateur Revatek Altion
Le Revatek Altion est un régulateur d’alternateur externe intelligent avec prise en charge du bus CAN pour les protocoles VE.Can, NMEA 2000 et RV-C. Conçu pour les applications maritimes et les véhicules de loisirs, il s’intègre aux dispositifs GX de Victron pour permettre une surveillance et un contrôle complets de l’alternateur.
Appareils Altion pris en charge
Altion
Altion Max
Configuration requise
Micrologiciel Altion v20250316 ou version ultérieure
Venus OS v3.50 ou version ultérieure
Installation, configuration et dépannage
Reportez-vous au guide utilisateur officiel Revatek Altion pour des instructions détaillées sur l’installation, la configuration et le dépannage. Le guide est disponible auprès de Revatek.
