17. Entrées numériques

Venus GX Manuel

17. Entrées numériques

Dans cette section:

Les entrées numériques du Venus GX sont affichées dans le schéma des connexions.Venus GX Overview of connections

Tous les canaux d’entrée numériques sont accessibles via la prise RJ12 qui se trouve sur le côté. L’utilisateur/installateur peut ainsi effectuer le câblage lui-même.

17.1. Détails concernant le câblage

Les entrées numériques ne sont pas isolées et fonctionnent à un niveau logique de 3,3 V, avec une tolérance maximale de 5 V. Chaque entrée comprend une résistance de rappel interne de 10 kΩ à 3,3 V.

Câblage recommandé : Utilisez un contact de relais sans potentiel ou une sortie à collecteur ouvert/optocoupleur.

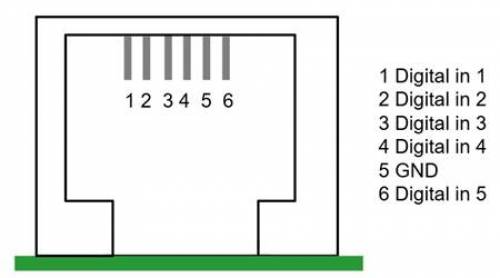

Brochage RJ12	Entrée
broche1	entrée1
broche2	entrée2
broche3	entrée3
broche4	entrée4
broche5	gnd
broche6	entrée5

17.2. Configuration

Chaque entrée numérique peut être configurée comme l’un des types de capteurs prédéfinis, avec la possibilité de les configurer comme alarmes.

Vous pouvez configurer les fonctions suivantes.

Fonction	États
Compteur d’impulsions	s.o.
Alarme de porte	Ouverte/Fermée
Pompe de cale	Marche/Arrêt
Alarme de cale	Ok/Alarme
Alarme anti-intrusion	Ok/Alarme
Détecteur de fumée	Ok/Alarme
Alarme incendie	Ok/Alarme
Alarme CO2	Ok/Alarme
Générateur	En marche/Arrêté

La fonction de chaque entrée peut être configurée dans la console à distance sous Paramètres → E/S → Entrées numériques.

Une fois l’entrée configurée pour son usage prévu, elle apparaîtra dans la liste des appareils.

Les autres paramètres liés à cette fonction peuvent être configurés en accédant au menu de l’appareil depuis la liste des appareils, puis en sélectionnant Configuration.

Pour les capteurs et les alarmes, vous pouvez décider si l’entrée doit être considérée comme un état d’alarme, si les étiquettes doivent être inversées et si les niveaux logiques doivent être inversés.

Pour permuter les étiquettes attachées à l’alarme, réglez Inversé sur activé.
Si une entrée logique basse (0 V) doit être considérée comme une situation positive, réglez la logique d’alarme inversée sur activé.

Pour les dispositifs GX dont les entrées numériques peuvent être utilisées comme compteurs d’impulsions (Cerbo GX MKII, Ekrano GX et Venus GX), vous pouvez configurer l’unité et le multiplicateur (représentant le volume par impulsion), et réinitialiser le compteur si nécessaire.
