17. Wejścia cyfrowe

Venus GX Instrukcja

17. Wejścia cyfrowe

W tym rozdziale:

Wejścia cyfrowe Venus GX przedstawiono w Przeglądzie połączeń.

Dostęp do wszystkich cyfrowych kanałów wejściowych zapewnia boczne gniazdo RJ12. Okablowania może samodzielnie dokonać użytkownik/instalator.

17.1. Szczegóły okablowania

Wejścia cyfrowe są nieizolowane i działają na poziomie logicznym 3,3 V, z maksymalną tolerancją wejściową 5 V. Każde wejście zawiera wewnętrzny rezystor podciągający 10 kΩ do 3,3 V.

Zalecane okablowanie: Użyj bezpotencjałowego styku przekaźnika lub wyjścia kolektora otwartego/optoizolatora.

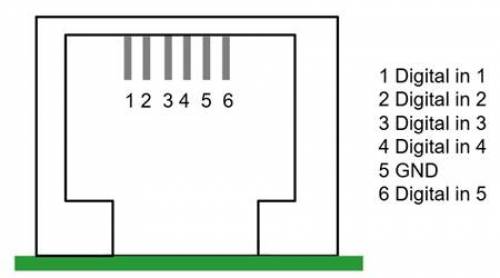

Układ pinów RJ12	Wejście
pin1	wejście1
pin2	wejście2
pin3	wejście3
pin4	wejście4
pin5	masa
pin6	wejście5

17.2. Konfiguracja

Każde wejście cyfrowe można skonfigurować jako jeden z kilku wstępnie zdefiniowanych typów czujników, z opcją ustawienia ich jako alarmów.

Możliwe konfigurowalne funkcje to:

Funkcja	Stany
Pulsometr	N/D
Alarm drzwiowy	Otwarte/zamknięte
Pompa zęzowa	Wł./Wył.
Alarm zęzowy	Ok/Alarm
Alarm włamaniowy	Ok/Alarm
Alarm dymowy	Ok/Alarm
Alarm pożarowy	Ok/Alarm
Alarm CO2	Ok/Alarm
Generator	Włączony/Wyłączony

Funkcję każdego wejścia można skonfigurować w Konsoli Zdalnej w Ustawieniach → I/O → Wejścia cyfrowe.

Po skonfigurowaniu wejścia zgodnie z jego przeznaczeniem, pojawi się ono na liście urządzeń.

Pozostałe parametry związane z tą funkcją można skonfigurować, wchodząc do menu urządzenia z listy urządzeń i wybierając opcję Konfiguracja.

Dla czujników i alarmów możesz zdecydować, czy wejście ma być traktowane jako stan alarmowy, czy mają zostać odwrócone etykiety i czy mają zostać odwrócone poziomy logiczne.

Chcąc zamienić etykiety dołączone do alarmu, włącz opcję Odwrócony.
Jeśli logiczny niski poziom sygnału wejściowego (0 V) należy uznać za stan dodatni, włącz opcję Odwrócona logika alarmu.

W przypadku urządzeń GX, których wejścia cyfrowe mogą być używane jako pulsometry (Cerbo GX MKII, Ekrano GX i Venus GX), można skonfigurować jednostkę i mnożnik (reprezentujący objętość na impuls) oraz w razie potrzeby zresetować licznik.
