9. Konfiguracja
9.1. Struktura menu i parametry konfigurowalne
Po zakończeniu instalacji i skonfigurowaniu połączenia internetowego (jeśli jest to wymagane), przewiń menu od góry do dołu, i skonfiguruj urządzenie GX zależnie od potrzeb.
Element | Wartość domyślna | Opis |
---|---|---|
Lista urządzeń | ||
Różne | Różne | Zawiera listę wszystkich urządzeń podłączonych do urządzenia GX. Większość pozycji zawiera podmenu z dodatkowymi informacjami i opcjami konfiguracji dla poszczególnych urządzeń. |
Informacje ogólne | ||
Poziom dostępu | Użytkownik oraz Użytkownik i Instalator | Ustaw tę opcję na „Użytkownik”, aby zapobiec przypadkowym i niechcianym zmianom w konfiguracji. Użytkownik i Instalator ma dodatkowe uprawnienia i po zmianie ustawień z domyślnych musi podać hasło. Hasło można uzyskać u sprzedawcy. |
Profil bezpieczeństwa sieci | Zabezpieczona | Zabezpieczona = Ochrona hasłem i szyfrowanie komunikacji sieciowej Słaba = Ochrona hasłem, ale brak szyfrowania komunikacji sieciowej Niezabezpieczona = Brak ochrony hasłem i brak szyfrowania komunikacji sieciowej |
Zdalne wsparcie | Wyłączone | Włącz tę opcję, aby umożliwić technikom firmy Victron dostęp do systemu w przypadku wystąpienia problemu. |
Tunel zdalnego wsparcia | Offline | Wyświetla „Online”, gdy włączona jest opcja „Zdalne wsparcie”. |
Adres IP i gniazdo zdalnego wsparcia | [IP;port] | Wyświetla adres IP i gniazdo zdalnego wsparcia. |
Uruchom ponownie | Uruchom ponownie teraz | Ponowne uruchomienie urządzenia GX |
Alarm akustyczny | Włączone | W razie uruchomienia alarmu w urządzeniu GX lub podłączonym produkcie, urządzenie wyemituje sygnał dźwiękowy, chyba że tę opcję ustawiono jako wyłączoną. |
Tryb demonstracyjny | Wyłączone | Aktywuje tryb symulacji w celu zademonstrowania klientom lub wystawcom funkcji produktu i systemu. Umożliwia poznanie interfejsu bez zmiany rzeczywistych ustawień. Uwaga: Włączenie trybu demonstracyjnego dodaje symulowane urządzenia do instalacji VRM. Dostępne tryby demonstracyjne obejmują ESS, Łódź i Kamper. |
Oprogramowanie układowe - zapoznaj się z treścią pełnego opisu funkcji | ||
Wersja oprogramowania sprzętowego | x.xx | Wyświetla aktualnie zainstalowaną wersję oprogramowania sprzętowego. |
Data/godzina kompilacji | xxx | Wyświetla numer kompilacji. |
UwagaPamiętaj, że w przypadku większości aplikacji systemowych zalecamy wyłączenie automatycznych aktualizacji, podobnie jak domyślnych ustawień fabrycznych. Zamiast tego zaktualizuj system w dogodnym momencie; gdy obecna jest obsługa, a pracownicy są w stanie przywrócić wcześniejsze ustawienia i/lub rozwiązać ewentualny problem. | ||
Aktualizacje internetowe: Automatyczna aktualizacja | Tylko sprawdzaj | Po włączeniu tej opcji urządzenie GX sprawdzi na serwerze, czy dostępna jest nowa wersja. Tę opcję można wyłączyć lub ustawić automatyczną aktualizację |
Aktualizacje internetowe: Aktualizuj kanał | Oficjalne wydanie | Użyj ustawienia domyślnego, chyba że chcesz uczestniczyć w wersjach testowych. Systemy użytkowników końcowych powinny być z pewnością ustawione na „Oficjalne wydanie”. |
Aktualizacje internetowe: Typ obrazu | Normalny | Wybór pomiędzy obrazem Normalnym i Dużym. Duży obraz dodaje do obrazu funkcjonalność Node-RED i Signal K-Server. |
Aktualizacje internetowe: Sprawdź aktualizacje | Naciśnij, aby sprawdzić | Naciśnij i sprawdź, czy dostępna jest nowa aktualizacja oprogramowania układowego. |
Zainstaluj oprogramowanie sprzętowe z SD/USB | Użyj tego menu, aby zainstalować nową wersję z karty microSD lub pamięci USB. Włóż kartę lub pendrive zawierającą plik .swu nowego oprogramowania sprzętowego. | |
Przechowywane kopie zapasowe oprogramowania sprzętowego | Dzięki tej funkcji możesz wrócić do wcześniej zainstalowanej wersji oprogramowania. | |
Data i godzina | ||
Data/godzina UTC | Automatycznie z internetu | - |
Strefa czasowa | - | Z listy wybierz swoją strefę czasową. |

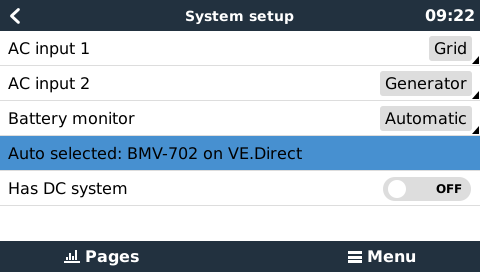

Ustawienia systemu | ||
Nazwa systemu | Automatycznie | Wybierz nazwę systemu - ustawienia wstępne lub zdefiniowaną przez użytkownika |
Wejście AC 1 | Generator | Wybierz opcję Niedostępne, Generator, Sieć lub Zasilanie brzegowe. Uwaga: do pełnego skonfigurowania tych opcji wymagana jest dodatkowa konfiguracja. |
Wejście AC 2 | Sieć elektroenergetyczna | Te same możliwości wyboru, co powyżej. |
Pozycja obciążeń AC | Tylko wyjście AC | Opcje:
|
Monitoruj awarię sieci | Wyłączone | Monitoruje utratę zasilania AC i uruchamia alarm w przypadku wykrycia. Alarm zostanie skasowany po ponownym podłączeniu zasilania AC. |

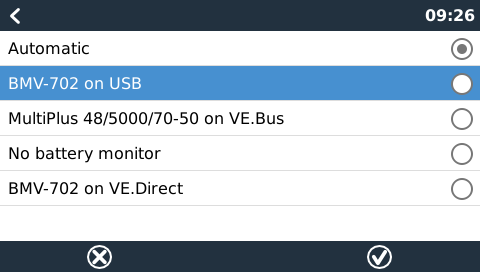

Monitor akumulatorowy | Automatycznie | Wybierz źródło SoC. Ta funkcja jest przydatna, gdy istnieje więcej niż jeden BMV. Opcje: Automatycznie, Brak monitorowania baterii i dostępne źródła monitorowania baterii. Więcej informacji podano w Stan naładowania akumulatora (SoC) . |
Wybór automatyczny | Wyświetla automatycznie wybrane źródło SoC, gdy „Monitor akumulatora” jest ustawiony na „Automatyczny”. | |
System Has DC | Wyłączone | Włącz tę opcję dla łodzi, pojazdów i instalacji z odbiornikami DC i ładowarkami – w uzupełnieniu do ładowarek Multi i MPPT. Nie będzie to miało zastosowania w przypadku większości instalacji autonomicznych; a wszelkie rozbieżności pomiędzy prądem stałym mierzonym przez Multi i BMV będą przypisywane „instalacji prądu stałego”. Może to być na przykład zasilanie z alternatora lub wyłączenie zasilania z pompy. Wartość dodatnia oznacza zużycie. Wartość ujemna wskazuje na ładowanie, na przykład przez alternator. Należy pamiętać, że wyświetlana wartość będzie zawsze przybliżona i zależy od zmienności częstotliwości próbkowania między elementami systemu. Aby zastąpić przybliżone wartości dokładnymi pomiarami, można użyć SmartShunt, który należy skonfigurować w trybie monitorowania „DC Energy Meter” i typie licznika DC „DC System”. |
Pomiary akumulatora | Nie ustawiono | Tego menu użyj do zdefiniowania danych akumulatora wyświetlanych po kliknięciu ikony Akumulator na stronie Przegląd. Ten sam wybór jest również widoczny w portalu VRM. |
DVCC | Wyłączone | Włączenie DVCC powoduje zmianę urządzenie GX z pasywnego monitora w aktywny kontroler. Domyślnie ta funkcja jest wyłączona, chyba że podłączono kompatybilny akumulator zarządzany przez BMS-Can. W takim przypadku jest ono ustawiane i blokowane zgodnie ze specyfikacjami producenta. |
Ogranicz prąd ładowania | Wyłączone | Ustawia zdefiniowany przez użytkownika maksymalny prąd ładowania dla całego systemu, określony w amperach. Umożliwia to skoordynowaną kontrolę ładowania we wszystkich obsługiwanych urządzeniach. |
Ogranicz napięcie ładowania akumulatora zarządzanego | Wyłączone | Ta opcja jest przeznaczona wyłącznie do wstępnego równoważenia akumulatorów Pylontech 15s. Nie należy jej używać do innych celów, ponieważ może to mieć niepożądane skutki uboczne. |
SVS - Wspólny czujnik napięcia | Wyłączone | Po włączeniu urządzenie GX automatycznie wybiera najlepszy dostępny pomiar napięcia i udostępnia go innym podłączonym urządzeniom. |
STS – Wspólny czujnik temperatury | Wyłączone | Po włączeniu urządzenie GX przesyła zmierzoną temperaturę akumulatora do systemu falownika/ładowarki i wszystkich podłączonych ładowarek solarnych. |
Czujnik temperatury | Automatycznie | Wybierz czujnik temperatury używany do wspólnego pomiaru temperatury. W trybie automatycznym urządzenie GX wybiera najbardziej odpowiedni dostępny czujnik. |
SCS - Wspólny czujnik natężenia prądu | Nie | Po włączeniu urządzenie GX przekazuje dane prądu akumulatora mierzonego przez podłączony monitor akumulatora do wszystkich obsługiwanych ładowarek słonecznych w celu skoordynowanego ładowania. |
Stan SCS | Wskazuje, czy funkcja SCS jest włączona lub określa powód jej wyłączenia. | |
Sterowanie BMSem | Automatycznie | Wybiera, który system zarządzania akumulatorami (BMS) jest używany do sterowania akumulatorami lub wyłącza sterowanie BMS. W trybie automatycznym urządzenie GX wybiera odpowiedni BMS na podstawie konfiguracji systemu. |
Wybór automatyczny | Wyświetla BMS aktualnie wybrany przez system, gdy „Sterowanie BMS” jest ustawione na „Automatyczne”. | |
Wyświetlacz i język | ||
Czas, po którym następuje wyłączenie wyświetlacza | 10 min | Ustawia opóźnienie czasowe przed automatycznym wyłączeniem wyświetlacza. Dostępne opcje: 10 sekund, 30 sekund, 1 minuta, 10 minut, 30 minut lub nigdy. |
Tryb wyświetlania | Wybierz pomiędzy trybem jasnym i ciemnym. | |
Poziomy widoku skróconego | Umożliwia konfigurację parametrów i ich jednostek dla wyświetlania widoku skróconego. | |
Język | angielski | Wybierz żądany język interfejsu. |
Jednostki miary | Wybierz preferowane jednostki do wyświetlania mocy elektrycznej, temperatury i objętości. | |
Minimalne i maksymalne zakresy wskaźników | Automatyczne dostosowywanie zakresu | Umożliwia ręczną regulację minimalnych i maksymalnych zakresów wskaźników lub pozwala ustawieniu „Automatyczne dostosowywanie zakresu” obsługiwać je automatycznie. |
Strona startowa | Skrócona | To menu umożliwia ustawienie ekranu głównego i zdefiniowanie czasu, po którym system automatycznie powróci do wyznaczonego ekranu głównego po okresie bezczynności. |
Interfejs użytkownika | Nowy interfejs użytkownika | Wybierz preferowany interfejs użytkownika: Nowy interfejs użytkownika lub Klasyczny interfejs użytkownika. |
Portal internetowy VRM - Zapoznaj się z pełnym opisem funkcji | ||
Portal VRM | Pełny | To ustawienie określa połączenie systemu z portalem VRM:
|
Identyfikator portalu VRM | - | Użyj tego ciągu identyfikatora podczas rejestrowania urządzenia GX w portalu VRM. |
Interwał rejestrowania | 15 minut | Ustaw interwał między rejestrami danych na dowolną wartość od 1 minuty do 1 dnia. W przypadku systemów z niestabilnymi połączeniami zaleca się dłuższy odstęp czasu. |
Użyj bezpiecznego połączenia (HTTPS) | Włączone | Szyfruje komunikację między urządzeniem GX a serwerem VRM za pomocą protokołu HTTPS w celu zapewnienia bezpiecznej transmisji danych. |
Ostatni kontakt | - | Wyświetla czas, jaki upłynął od ostatniej komunikacji urządzenia GX z serwerem VRM. |
Status połączenia | Brak błędu | Pokazuje bieżący status połączenia VRM. W przypadku błędu komunikacji zostanie on tutaj wyświetlony. Więcej szczegółów na temat rozwiązywania problemów z błędami VRM znajdziesz tutaj. |
Uruchom ponownie urządzenie, gdy nie ma kontaktu | Wyłączone | Po włączeniu tej funkcji, w razie zerwania połączenia internetowego urządzenie GX automatycznie uruchomi się ponownie po ustawionym opóźnieniu. Może to pomóc rozwiązać tymczasowe problemy z siecią. |
Opóźnienie resetowania w przypadku braku kontaktu (gg:mm) | 01:00 | Określa, jak długo urządzenie GX musi być offline, zanim automatycznie uruchomi się ponownie w celu przywrócenia łączności. |
Umiejscowienie pamięci | Pamięć wewnętrzna | Wskazuje, czy dane są przechowywane w pamięci wewnętrznej, czy na urządzeniu zewnętrznym, np. dysk USB lub karta microSD, jeśli jest zamontowana. |
Wolne miejsce na dysku | - | Wyświetla ilość dostępnego miejsca na bieżącym urządzeniu pamięci masowej. |
microSD/USB | - | Użyj tej opcji, aby bezpiecznie wysunąć podłączoną kartę microSD lub urządzenie pamięci masowej USB przed usunięciem. Wyjęcie bez wysuwania może spowodować utratę danych. |
Przechowywane rejestry | - | Wyświetla liczbę rekordów danych przechowywanych lokalnie, gdy urządzenie jest offline. Urządzenie GX automatycznie prześle te rekordy po przywróceniu połączenia internetowego. |
Wiek najstarszego rejestru | - | Wskazuje, jak stary jest najstarszy lokalnie zapisany rekord, w przypadkach, gdy urządzenie GX nie mogło połączyć się z internetem lub VRM. |
ESS - System magazynowania energii (ESS) to specyficzny typ systemu zasilania, który integruje połączenie z siecią energetyczną z inwerterem/ładowarką Victron, urządzeniem GX i systemem akumulatorów. Zapoznaj się z pełnym opisem funkcji. | ||
Tryb | Zoptymalizowany z BatteryLife | Opcje: Zoptymalizowany z BatteryLife, Zoptymalizowany bez BatteryLife, Utrzymuj akumulatory naładowane, Sterowanie zewnętrzne |
Pomiar sieci elektroenergetycznej | Falownik/ładowarka | Jeśli nie zainstalowano zewnętrznego licznika sieciowego pozostaw ustawienie Falownik/ładowarka. Ustaw na Licznik zewnętrzny, gdy używasz obsługiwanego zewnętrznego licznika energii. |
Zużycie własne z akumulatora | Wszystkie obciążenia systemu | To ustawienie umożliwia ESS korzystanie z energii akumulatora tylko przez niezbędne odbiorniki energii. Opcje to „Wszystkie obciążenia systemu” lub „Tylko obciążenia krytyczne”. |
Regulacja wielofazowa | - | Użyj tego ustawienia w trójfazowych systemach podłączonych do sieci. Umożliwia ono kompensację faz, aby pomóc zrównoważyć przepływ mocy we wszystkich fazach. |
Minimalny SoC (chyba że sieć ulegnie awarii) | 10 % | Konfigurowalny minimalny limit SoC. ESS będzie dostarczać zasilanie do odbiorników z sieci, gdy SoC spadnie do skonfigurowanego ustawienia - z wyjątkiem sytuacji, gdy nastąpi awaria sieci energetycznej i system znajduje się w trybie inwertera. |
Aktywny limit SoC | 10 % | Użyj tego ustawienia, aby zobaczyć bieżący poziom naładowania akumulatora BatteryLife. Tylko w trybie „Zoptymalizowany z BatteryLife”. |
Stan BatteryLife | Zużycie własne | Wyświetla stan BatteryLife, który może być jednym z następujących: Automatyczne zużycie, Rozładowanie wyłączone, Powolne ładowanie, Podtrzymywanie lub Ładowanie. |
Ogranicz moc inwertera | Wyłączone | Ogranicz moc pobieraną przez Multi: tj. ogranicz moc odwracaną z prądu stałego na prąd przemienny. |
Wartość zadana sieci | 50 W | Definiuje docelowy przepływ mocy do sieci. Wyższy punkt nastawy zapewnia bufor, który pomaga zapobiegać niezamierzonemu eksportowi energii podczas nagłych zmian obciążenia. |
Zasilanie sieciowe | - | Konfiguruj i ograniczaj ilość mocy dostarczanej do sieci. Opcje obejmują: PV sprzężone prądem przemiennym - zasilanie w nadmiarze, PV sprzężone prądem stałym - zasilanie w nadmiarze, Ogranicz zasilanie systemu. Wyświetla również, czy ograniczanie zasilania jest obecnie aktywne. |
Ograniczenie mocy szczytowej | Tylko powyżej minimalnego SoC | Tylko powyżej minimalnego SoC lub Zawsze. Zawiera również podmenu do ręcznego ustawiania limitów prądu importu i eksportu prądu przemiennego systemu na fazę. |
Zaplanowane poziomy obciążenia | Nieaktywny | Umożliwia ustawienie nawet pięciu zaplanowanych okresów, podczas których system będzie ładował akumulator przy użyciu energii z sieci. |
Mierniki energii - Zapoznaj się z pełnym opisem funkcji | ||
Rola | Licznik sieciowy | Zdefiniuj rolę licznika energii. Dostępne opcje: Sieć, Falownik PV, Generator, Obciążenie AC, Ładowarka EV, Pompa ciepła |
Rodzaj fazy | Jedna faza | Wybierz typ fazy systemu, który ma zostać zmierzony: jednofazowy lub wielofazowy. |
Inwertery PV - Zapoznaj się z pełnym opisem funkcji | ||
Inwertery: | - | Wyświetla podłączone falowniki fotowoltaiczne AC. |
Fal.: Pozycja | Wejście AC 1 | Wejście AC 1, Wejście AC 2, Wyjście AC |
Fal.: Faza | L1 | |
Fal.: Pokaż | Tak | |
Znajdź inwertery PV | - | Wyszukaj dostępne falowniki fotowoltaiczne. |
Wykryte adresy IP | - | Pokazuje adres IP wykrytych falowników fotowoltaicznych. |
Dodaj adres IP ręcznie | - | Jeśli falownik ma ręcznie przypisany adres IP, możesz dodać go bezpośrednio tutaj. |
Skanowanie automatyczne | Włączone | To ustawienie będzie nadal wyszukiwać inwertery fotowoltaiczne, może być przydatne w przypadku korzystania z adresu IP przypisanego przez DHCP, który może ulec zmianie. |
Bezprzewodowe czujniki prądu przemiennego (jeśli dotyczy) | ||
Wybierz pozycję dla każdego czujnika AC (inwerter fotowoltaiczny na wejściu AC 1, 2 lub na Wyjściu AC). Więcej informacji na temat bezprzewodowych czujników AC. | ||
Urządzenia Modbus TCP/UDP | ||
Skanowanie automatyczne | Włączone | Automatycznie skanuje w poszukiwaniu urządzeń Modbus TCP/UDP. |
Wyszukaj urządzenia | Naciśnij i skanuj | Ręcznie uruchom skanowanie w poszukiwaniu urządzeń Modbus TCP/UDP. |
Zapisane urządzenia | - | Wyświetla listę i adresy IP znalezionych urządzeń Modbus TCP/UDP. |
Wykryte urządzenia | - | Wyświetla listę wykrytych urządzeń Modbus TCP/UDP. W tym menu możesz aktywować te urządzenia. |
Ethernet - zapoznaj się z pełnym opisem funkcji | ||
Stan | Odłączony | Wskazuje aktualny stan połączenia urządzenia: Odłączone, Łączenie lub Połączone. |
Adres MAC | - | Wyświetla unikalny adres sprzętowy interfejsu sieciowego. Służy do identyfikacji sieci i rozwiązywania problemów. |
Konfiguracja IP | Automatycznie | Opcje: Automatyczna (DHCP) i ręczna IP alokacja adresu |
Adres IP | - | Pokazuje aktualny adres IP przypisany do urządzenia w celu komunikacji sieciowej. |
Maska sieci | - | Wyświetla maskę podsieci używaną do definiowania zakresu sieci lokalnej. |
Brama | - | Wyświetla adres IP bramy sieciowej używanej do uzyskiwania dostępu do sieci zewnętrznych, takich jak internet. |
Serwer DNS | - | Wyświetla adres IP serwera DNS (Domain Name System) używanego do rozwiązywania nazw domen na adresy IP. |
Połącz z lokalnym adresem IP | - | Wyświetla automatycznie przypisany adres IP używany do komunikacji sieci lokalnej, gdy nie jest dostępny żaden serwer DHCP. Zwykle w zakresie 169.254.x.x. |
Utwórz punkt dostępu | Włączone | Włącza lub wyłącza wewnętrzny punkt dostępu WiFi urządzenia GX. Wyłączenie go powoduje wyłączenie możliwości urządzenia do nadawania własnej sieci. |
Sieci WiFi | - | Wyświetla listę dostępnych sieci WiFi i sieć aktualnie połączoną z urządzeniem GX, jeśli taka istnieje. |
Stan | Połączono | Wskazuje bieżący stan połączenia WiFi urządzenia GX. Możliwe wartości: Połączono, Łączenie lub Rozłączono. |
Imię i nazwisko | - | Wyświetla SSID (nazwę sieci) podłączonej lub wybranej sieci WiFi. |
Zapomnij sieć | Zapomnij | Naciśnij, aby usunąć zapisaną konfigurację sieci WiFi. Użyj tego podczas przełączania się na inną sieć lub rozwiązywania problemów z połączeniem. |
Moc sygnału | % | Wyświetla siłę sygnału WiFi jako wartość procentową (%), wskazując jakość połączenia bezprzewodowego. |
Konfiguracja IP | Automatycznie | Wybierz pomiędzy automatyczną (DHCP) a ręczną konfiguracją adresu IP. |
Adres IP | - | Pokazuje aktualny adres IP przypisany do urządzenia w celu komunikacji sieciowej. |
Maska sieci | - | Wyświetla maskę podsieci używaną do definiowania zakresu sieci lokalnej. |
Brama | - | Wyświetla adres IP bramy sieciowej używanej do uzyskiwania dostępu do sieci zewnętrznych, takich jak internet. |
Serwer DNS | - | Wyświetla adres IP serwera DNS (Domain Name System) używanego do rozwiązywania nazw domen na adresy IP. |
Modem GSM - Zapoznaj się z pełnym opisem funkcji | ||
Informacje GPS | - | Wyświetla dane GPS obejmujące: stan, szerokość geograficzną, długość geograficzną, prędkość, kurs, wysokość i liczbę widocznych satelitów. |
Urządzenie | - | Wyświetla informacje związane z urządzeniem w celach diagnostycznych. |
Format | DDD.DDDDD° | Wybierz pomiędzy stopniami dziesiętnymi, stopniami i minutami dziesiętnymi lub stopniami, minutami i sekundami. |
Jednostka miary prędkości | km/h | Wybierz pomiędzy km/h, metrami na sekundę, milami na godzinę lub węzłami. |
Uruchomienie/zatrzymanie generatora - Zapoznaj się z pełnym opisem funkcji | ||
Funkcja automatycznego uruchomienia | Wyłączone | Włącz lub wyłącz funkcję automatycznego uruchamiania generatora. Dalsza konfiguracja jest dostępna w Generator → Ustawienia → Warunki. |
Sterowanie ręczne | - | Umożliwia ręczną obsługę generatora przez określony czas. |
Stan | Zatrzymany | Wskazuje stan generatora Możliwe komunikaty o stanie: Zatrzymany, Rozgrzewanie, Uruchomiony ręcznie, Praca zależnie od stanu, Schładzanie, Zatrzymanie |
Błąd | Brak błędu | Wyświetla się w przypadku wystąpienia błędu (np. generator powinien działać, ale nie wykryto wejścia AC) |
Ustawienia | Zawiera podmenu dla Warunków, Rozgrzewania i Schładzania oraz Godzin Ciszy. Zawiera również przełącznik włączający alarm, jeśli generator nie jest w trybie automatycznego uruchomienia. | |
Czas pracy i serwis | Wyświetla całkowity czas pracy generatora, dzienny czas pracy, czas pozostały do następnego serwisu i skonfigurowany interwał serwisowy. Zawiera opcje resetowania zarówno licznika serwisowego, jak i licznika dziennego czasu pracy. | |
Uruchomienie/zatrzymanie generatora → Ustawienia → Warunki | ||
W razie utraty łączności | Zatrzymaj generator | Definiuje, co system powinien zrobić, w przypadku zerwania komunikacji z urządzeniem GX. Opcje: Zatrzymaj generator, Uruchom generator, Utrzymaj działanie generatora. |
Zatrzymaj generator, gdy dostępne jest zasilanie na wejściu AC | Wyłączone | Przydatne w systemach zapasowych, w których Quattro jest podłączone do sieci na jednym wejściu AC, a generator na drugim. Po włączeniu generator zatrzyma się automatycznie, gdy zasilanie sieciowe zostanie ponownie przywrócone. |
SoC akumulatora | Wyłączone | Użyj stanu naładowania akumulatora (SoC) do sterowania zachowaniem generatora podczas uruchamiania i zatrzymywania. Włącz, aby aktywować. Uruchom, gdy SoC jest niższe niż zdefiniowana wartość procentowa. Można ustawić osobną wartość początkową dla okresu ciszy, jeśli to konieczne. Rozpocznij po spełnieniu warunku SOC przez [sekundy]. Zatrzymaj, gdy SoC jest wyższe niż zdefiniowana wartość procentowa. Można ustawić osobną wartość zatrzymania dla okresu ciszy, aby zminimalizować czas pracy po ustabilizowaniu się systemu. Można ustawić osobną wartość wyłączenia dla okresu ciszy, jeśli to konieczne. |
Natężenie prądu akumulatora Napięcie akumulatora wyjście prądu przemiennego | Wyłączone | Użyj prądu akumulatora, napięcia akumulatora lub wyjścia AC do sterowania zachowaniem rozruchu i zatrzymania generatora. Włącz, aby aktywować. Uruchom, gdy wartość jest wyższa niż - Ampery / Napięcie / Waty. Wartość początkowa w okresie ciszy - Ampery / Napięcie / Waty (aby zastąpić zaprogramowane godziny ciszy, gdy jest to absolutnie konieczne). Uruchom po spełnieniu warunku przez [sekund] (aby uwzględnić chwilowe skoki napięcia bez powodowania uruchomienia). Uruchom, gdy wartość jest niższa niż - Ampery / Napięcie / Waty. Wartość zatrzymania w okresie ciszy - Ampery / Napięcie / Waty (pozwala na skrócenie czasu pracy w godzinach ciszy, po przywróceniu systemu do stanu normalnego działania). Zatrzymaj po spełnieniu warunku przez [sekund] (aby uwzględnić chwilowe spadki napięcia bez zatrzymywania pracującego generatora). |
Wysoka temperatura inwertera Przeciążenie inwertera | Wyłączone | Użyj ostrzeżenia o wysokiej temperaturze falownika lub ostrzeżenia o przeciążeniu falownika, aby kontrolować zachowanie generatora podczas uruchamiania i zatrzymywania. Włącz, aby aktywować. Uruchom, gdy ostrzeżenie jest aktywne przez [sekund] (aby uwzględnić chwilowe skoki napięcia bez powodowania rozruchu). Po usunięciu ostrzeżenia zatrzymaj po [sekundach] (aby uwzględnić chwilowe spadki napięcia bez zatrzymywania pracującego generatora). W przypadku ostrzeżenia o przeciążeniu falownika pozwala również pominąć rozgrzewanie generatora. |
Uruchomienie/zatrzymanie generatora → Ustawienia → Warunki → Praca okresowa | ||
Praca okresowa | Wyłączone | Włącz - Nie / Tak Interwał między uruchomieniami [dni] Pomiń uruchomienie, jeśli pracował przez: Start zawsze, 1, 2, 4, 6, 8, 10 godzin. Początek interwału między uruchomieniami [data] Czas rozpoczęcia [gg:mm] Czas trwania (gg:mm) Uruchom do pełnego naładowania akumulatora. Domyślnie wyłączone. |
Uruchomienie/wyłączenie generatora → Ustawienia | ||
Wykryj generator na wejściu AC | Wyłączone | Po włączeniu tej funkcji system uruchomi alarm, jeśli nie zostanie wykryte zasilanie z generatora na wybranym wejściu AC falownika. Sprawdź, czy prawidłowe wejście AC jest przypisane do „Generatora” w konfiguracji systemu. |
Alarm, gdy generator nie znajduje się w trybie automatycznego uruchomienia | Wyłączone | Po włączeniu tej funkcji alarm zostanie uruchomiony, jeśli funkcja automatycznego rozruchu pozostanie wyłączona przez ponad 10 minut. |
Okres ciszy | Wyłączone | W okresie ciszy, w normalnych warunkach pracy generator się nie uruchomi. W przypadku niektórych ustawień można określić pominięcie okresu ciszy (na przykład, uruchomienie generatora w razie bardzo niskiego napięcia akumulatora, aby zapobiec wyłączeniu systemu). |
Uruchomienie/wyłączenie generatora → Ustawienia → Rozgrzewanie i schładzanie | ||
Czas rozgrzewania | 60 | Ustawia czas opóźnienia nagrzewania generatora za pomocą sterowania przekaźnikiem przed podłączeniem go do systemu. W tym czasie przekaźnik wejściowy AC pozostaje otwarty, a falownik/ładowarka nie są jeszcze podłączone. |
Czas schładzania | 180 | Ustawia czas opóźnienia po odłączeniu generatora od systemu, umożliwiając mu ostygnięcie przed wyłączeniem. W tym czasie przekaźnik wejściowy AC pozostaje otwarty. |
Czas wyłączenia generatora | 0 | |
Rozruch/wyłączenie generatora → Czas pracy i serwis | ||
Całkowity czas pracy generatora (godziny) | Godziny | Wyświetla całkowity czas pracy generatora w godzinach. |
Dzienny czas pracy | Podmenu wyświetlające dzienny czas pracy w ciągu ostatnich 30 dni. | |
Zresetuj liczniki dziennego czasu pracy | Umożliwia zresetowanie liczników czasu pracy generatora. Jest to przydatne po wymianie generatora, większych naprawach lub gdy liczniki są używane do śledzenia okresów serwisowania. | |
Czas pracy do serwisu | Godziny | Wyświetla pozostały czas pracy przed następnym planowanym serwisem. Wprowadź żądany interwał serwisowy w godzinach. |
Interwał serwisowy generatora | Godziny | Ustaw interwał serwisowy generatora w godzinach. Określa, jak często wymagana jest konserwacja na podstawie czasu pracy. |
Zresetuj licznik serwisowy | Naciśnij, aby wyzerować licznik serwisowy po dokonaniu przeglądu serwisowego. | |
Pompa zbiornika - skonfiguruj automatyczne uruchamianie i zatrzymywanie pompy na podstawie informacji o poziomie zbiornika (z nadajnika). Automatyczne włączanie/wyłączanie pompy za pomocą Color Control GX | ||
Stan pompy | - | Wyświetla, czy pompa aktualnie pracuje, czy też nie. |
Tryb | Auto | Definiuje tryb sterowania pompą. Opcje to Auto, Wł. i Wył. Działa jako ręczne nadpisanie, gdy podłączony jest czujnik zbiornika i zdefiniowane są poziomy start/stop. |
Czujnik zbiornika | Brak czujnika zbiornika | Wybierz czujnik zbiornika używany do wyzwalania pompy. Jeśli żaden czujnik nie jest podłączony lub wykryty, zostanie wyświetlony komunikat „Brak czujnika zbiornika”. |
Poziom uruchomienia | 50 % | Określa poziom cieczy w zbiorniku, przy którym pompa zostanie uruchomiona (przekaźnik ulegnie zamknięciu). Pompa się uruchomi w chwili, gdy zmierzony poziom spadnie poniżej tej wartości. |
Poziom zatrzymania | 80 % | Definiuje poziom cieczy w zbiorniku, przy którym pompa się wyłączy (przekaźnik się otworzy). Pompa się wyłączy w chwili, gdy zmierzony poziom wzrośnie powyżej tej wartości. |
Przekaźnik | ||
Funkcja | Przekaźnik alarmu | Wybiera funkcję przypisaną do przekaźnika. Dostępne opcje obejmują: Przekaźnik alarmowy, Uruchomienie/zatrzymanie agregatu prądotwórczego, Podłączony pomocniczy przekaźnik agregatu prądotwórczego, Pompa zbiornika, Temperatura i Ręczny. Gdy przekaźnik jest ustawiony w trybie ręcznym, wyświetlany jest suwak, który umożliwia ręczne włączenie lub wyłączenie przekaźnika. |
Polaryzacja | Rozwierny | Ustawia polaryzację przekaźnika z tyłu urządzenia GX. Opcje to przekaźnik zwierny lub rozwierny. Uwaga: Użycie przekaźnika rozwiernego zwiększa zużycie energii przez urządzenie GX. To ustawienie jest dostępne tylko wtedy, gdy przekaźnik jest skonfigurowany jako przekaźnik alarmowy. |
Usługi | ||
ModbusTCP | Wyłączone | To ustawienie włącza usługę ModbusTCP. Więcej informacji na temat ModbusTCP podano w tym dokumencie oraz w białej księdze dotyczącej komunikacji https://www.victronenergy.pl/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf |
Dostęp MQTT | Wyłączone | Dostęp MQTT musi być włączony tylko podczas integrowania urządzenia lub usługi innej firmy, takiej jak Home Assistant, która wymaga dostępu do brokera MQTT przez sieć lokalną. |
Gniazdo VE.Can | - | Konfiguruje profil magistrali CAN dla gniazda (gniazd) VE.Can. Dostępne opcje obejmują: Wyłączone, VE.Can i Lynx Ion BMS (250 kbit/s), VE.Can i CAN-bus BMS (250 kbit/s), CAN-bus BMS LV (500 kbit/s), Oceanvolt (250 kbit/s) i RV-C (250 kbit/s). Dodatkowe opcje obejmują: Urządzenia, NMEA 2000-out, Selektor unikatowego numeru identyfikacyjnego, Sprawdź unikatowe numery identyfikacyjne i Status sieci. |
I/O | ||
Wejścia analogowe | Wł. | Steruje dostępnością wejść analogowych. Użyj tego ustawienia, aby włączyć lub wyłączyć przewodowe czujniki poziomu zbiornika i czujniki temperatury. |
Wejścia cyfrowe | Wyłączone | Steruje funkcją wejść cyfrowych. Dostępne opcje obejmują: Wył., Alarm drzwi, Pompa zęzowa, Alarm zęzowy, Alarm włamaniowy, Alarm dymowy, Alarm przeciwpożarowy, Alarm CO₂ i Generator. W przypadku określonych urządzeń GX dostępne są również dodatkowe opcje, np. Sterowanie dotykowe i Licznik pulsu. |
Funkcje Venus OS Large | ||
Signal K | Wyłączone | Włącz tę opcję, aby uruchomić zintegrowany serwer Signal K. |
Node-RED | Wyłączone | Włącz tę opcję, aby uruchomić zintegrowane środowisko Node-RED. |
Instancje urządzeń VRM | ||
Instancje urządzeń VRM | Zawiera przegląd przypisań instancji urządzeń używanych w VRM dla wszystkich urządzeń podłączonych do urządzenia GX. |
9.2. Stan naładowania akumulatora (SoC)
9.2.1. Jakiego urządzenia należy użyć do obliczenia SoC?
Urządzenie GX nie oblicza stanu naładowania (SoC); wyświetla jedynie wartości SoC otrzymane z innych urządzeń.
Istnieją trzy typy produktów, które mogą obliczać SoC:
Monitory baterii, np. BMV, SmartShunt, Lynx Shunt VE.Can, Lynx Smart BMS lub Lynx Ion BMS
Inwertery/ładowarki Multi i Quattro
Akumulatory z wbudowanym monitorem akumulatora, zwykle podłączone przez BMS-Can (np. BYD, Freedom Won)
Kiedy którego użyć?
Akumulator z wbudowanym monitorem (np. BYD, Freedom Won): → Użyj SoC akumulatora. Jest to najdokładniejsze i preferowane źródło.
Systemy tylko z falownikiem/ładowarką: → Jeśli Multi lub Quattro jest jedynym źródłem ładowania i rozładowywania, może niezawodnie obliczyć SoC, nie jest potrzebny żaden zewnętrzny monitor akumulatora.
Systemy z falownikiem/ładowarką, MPPT z komunikacją urządzenia GX: → Nadal nie ma potrzeby oddzielnego monitora akumulatora, ponieważ urządzenie GX agreguje dane z komponentów Victron w celu uzyskania dokładnego SoC. Jednak dokładność SOC jest lepsza, jeśli zainstalowany jest dedykowany monitor akumulatora (np. BMV, SmartShunt, Lynx Shunt).
Wszystkie pozostałe systemy (np. łodzie, kampery ze światłami DC, dodatkowe obciążenia/ładowarki DC): Celem zapewnienia dokładnego śledzenia SoC konieczny jest dedykowany monitor akumulatora (np. BMV, SmartShunt lub Lynx Shunt VE.Can).
9.2.2. Uwagi na temat SoC
Stan naładowania (SoC) służy przede wszystkim do informowania użytkownika i nie jest niezbędny do działania systemu ani zachowania ładowania.
⚠️ SoC nie jest używany do sterowania ładowaniem akumulatora, ale jest wymagany, jeśli generator jest skonfigurowany do automatycznego uruchamiania/wyłączania na podstawie SoC.
Więcej informacji:
Często zadawane pytania na temat portalu VRM - różnica pomiędzy BMV SoC i VE.Bus SoC
Patrz rozdział Parametry konfigurowalne na temat doboru monitora akumulatora i instalacji prądu stałego Has.
9.2.3. Wybór źródła SoC
Źródło stanu naładowania (SoC) można wybrać w: Ustawienia → Konfiguracja systemu → Monitor akumulatora Wybrane źródło określa, która wartość SoC jest wyświetlana na ekranie Przegląd urządzenia GX. Tryb automatyczny Po wybraniu opcji Automatyczny system działa zgodnie z następującą logiką: Na tej samej ilustracji wybraliśmy ustawienie Automatyczne. Po wybraniu opcji Automatyczne ekran Konfiguracja systemu będzie wyglądał tak, jak widać na olejnej ilustracji. Funkcja „Automatyczna” wykorzystuje następującą logikę:
Kiedy należy skorzystać z opcji „Brak monitora akumulatora” Opcję Brak monitora akumulatora Wybierz w systemach, w których:
|
9.2.4. Szczegóły na temat VE.Bus SoC
Gdy falownik/ładowarka pracuje w trybie ładowania stałoprądowego, stan naładowania (SoC) nie przekroczy wartości ustawionej w VEConfigure w: Karta Ogólne → Stan naładowania po zakończeniu ładowania stałoprądowego (domyślnie: 85%).
W systemach z ładowarkami słonecznymi sprawdź, czy napięcie absorpcji ustawione w MPPT jest nieznacznie wyższe niż ustawienie w falowniku/ładowarce. Umożliwia to falownikowi/ładowarce wykrycie przejścia do trybu absorpcji, co jest wymagane, aby SoC wzrósł poza limit ładowania stałoprądowego.
⚠️ Jeśli falownik/ładowarka nie wykryje trybu absorpcji, SoC pozostanie stały na skonfigurowanej wartości procentowej End-of-Bulk (koniec ładowania stałoprądowego) (domyślnie: 85%).
9.2.5. Menu Stan systemu
Menu Stan systemu (Ustawienia → Konfiguracja systemu → Stan systemu) udostępnia flagi diagnostyczne, które pomagają zidentyfikować zachowanie systemu i potencjalne problemy. ⚠️ To menu jest tylko do odczytu i nie można go używać do konfigurowania ustawień. Widoczność i stan każdej flagi zależą od konfiguracji systemu i podłączonych urządzeń. |
Wyjaśnienie znaczenia flag diagnostycznych
Synchronizuj SoC VE.Bus z akumulatorem:
Jeśli ta opcja jest włączona, wewnętrzny monitor akumulatora w Multi/Quattro automatycznie synchronizuje swój SoC z dokładniejszym źródłem, np. BMV, SmartShunt lub BMS.
Do zwiększenia SoC VE.Bus użyj prądu ładowarki słonecznej:
W systemie VE.Bus bez dedykowanego monitora akumulatora, ale z ładowarkami solarnymi Victron, urządzenie GX uwzględnia prąd ładowania słonecznego w celu usprawnienia obliczeń SoC przez Multi/Quattro.
Sterowanie napięciem prądu ładowarki słonecznej:
Ładowarki solarne nie korzystają ze swojego wewnętrznego algorytmu ładowania, ale zamiast tego podążają za zewnętrznym punktem nastawy napięcia, albo z zarządzanego akumulatora, albo, w systemach ESS, z Multi/Quattro.
Sterowanie napięciem prądu ładowarki słonecznej:
System ogranicza prąd wyjściowy ładowarki słonecznej na podstawie:
Zarządzanego akumulatora lub
Zdefiniowanego przez użytkownika maksymalnego prądu ładowania ustawionego w DVCC
Sterowanie BMSem:
Napięcie ładowania jest kontrolowane przez BMS, nadrzędne w stosunku do napięć ładowania absorpcyjnego i konserwacyjnego skonfigurowanych w falowniku/ładowarce lub ładowarce solarnej.
9.3. Diody LED i przycisk
9.3.1. Diody LED
Na bocznej ściance Venus GX znajduje się dioda LED. Podczas włączania przechodzi przez następujące stany:
Sekwencja uruchomienia
Etap 1: Zarówno zielona, jak i czerwona świecą krótko i słabo (trudno zobaczyć kolor zielony) przez około 1 sekundę.
Etap 2: Czerwona świeci przez około 1 sekundę.
Etap 3: Zielona świeci przez około 0,5 sekundy.
Etap 4: Zarówno zielona, jak i czerwona świecą krótko i słabo (trudno zobaczyć kolor zielony) przez około 1 sekundę.
W trakcie działania
Wolne miganie: wbudowany punkt dostępu WiFi wyłączony
Szybkie miganie: wbudowany punkt dostępowy WiFi włączony (domyślnie)
Powolne miganie to jedno mignięcie na sekundę. Szybkie miganie to dwa mignięcia na sekundę.
9.3.2. Mały przycisk umieszczony po prawej stronie zielonego, 14-zaciskowego bloku złączy
Ten wielofunkcyjny przycisk zapewnia sterowanie WiFi i opcje resetowania sieci.
Krótkotrwałe naciśnięcie: Przełączenie punktu dostępu WiFi
Włącza lub wyłącza wewnętrzny punkt dostępu WiFi
Stan LED:
Powolne miganie zielonym kolorem: Punkt dostępu wyłączony
Szybkie miganie zielonym kolorem: Punkt dostępu włączony
Długotrwałe naciśnięcie: resetowanie wszystkich ustawień sieciowych do ustawień fabrycznych
Wciśnij na ≥4 sekundy
Dioda LED pozostaje włączona przez 2 sekundy, co jest potwierdzeniem rozpoznania
Zwolnij przycisk, co spowoduje zresetowanie
Spowoduje to:
Ustawienie Ethernet na DHCP
Włączenie punkt dostępu WiFi
Wyłączenie hasła Konsoli Zdalnej
Włączenie Konsoli Zdalnej w sieci LAN i na VRM
Ten sam przycisk jest dostępny w Octo GX, przycisk jest oznaczony jako SD_BOOT i znajduje się pod pokrywą u góry.
9.4. Konfiguracja przekaźnika temperatury
Istnieje możliwość skonfigurowania wbudowanego Przekaźnika 1 i Przekaźnika 2 (jeśli dotyczy), by włączał się i wyłączał zależnie od temperatury. Patrz rozdział Podłączanie czujników temperatury, gdzie podano informacje o zgodności i instrukcje podłączania. | |
Konfiguracja sterowania przekaźnikiem temperatury
Przykładowa konfiguracja: Sterowanie ogrzewaniem dwustopniowym
|
Należy pamiętać, że fizyczne styki okablowania są dostępne dla Przekaźnika 1 w konfiguracjach zwiernych i rozwiernych.
Ostrzeżenie
Należy zwrócić uwagę na specyfikacje dotyczące ograniczeń mocy przekaźników. Jeśli wymagania dotyczące mocy przekraczają limit mocy przekaźnika, może być konieczne podłączenie urządzeń za pomocą dodatkowego stycznika.
