Venus GX Instrukcja

Podłączenie falownika fotowoltaicznego do urządzenia GX umożliwia monitorowanie produkcji energii i jej dystrybucji na bieżąco. Dzięki temu zyskuje się wgląd w rzeczywisty bilans mocy i przepływy energii w systemie.

Uwaga: Te pomiary służą wyłącznie do celów monitorowania i nie są wymagane do działania lub wydajności systemu.

Ograniczanie falownika fotowoltaicznego

Oprócz monitorowania, niektóre modele i marki falowników fotowoltaicznych mogą być ograniczane przez urządzenie GX, co oznacza, że w razie potrzeby moc wyjściowa może być aktywnie zmniejszana.

Ta funkcjonalność jest wymagana w przypadku systemów wykorzystujących funkcję ESS Zero Feed-in lub Limited Feed-in.

Połączenia bezpośrednie

Korzystanie z licznika

W przypadku inwerterów fotowoltaicznych, których nie można połączyć cyfrowo, można zastosować licznik:

Można użyć USB GPS, aby umożliwić zdalne śledzenie pojazdów lub łodzi za pośrednictwem portalu VRM.

Umożliwia to:

Chociaż Victron nie dostarcza modułów USB GPS, VGX obsługuje większość odbiorników GPS innych firm, korzystając z zestawu poleceń NMEA 0183 (przy 4800 lub 38400 bodów). Wystarczy podłączyć urządzenie GPS do dowolnego gniazda USB; po krótkim opóźnieniu zostanie ono automatycznie rozpoznane.

Testowane modele USB GPS

Oprócz odbiorników USB GPS, do zdalnego śledzenia pojazdów lub łodzi w portalu VRM można używać odbiornika GPS NMEA 2000.

Wymagania dotyczące zgodności z odbiornikiem GPS NMEA 2000

Aby współpracować z urządzeniami Victron GX, zewnętrzny nadajnik GPS NMEA 2000 musi spełniać następujące kryteria:

Większość zgodnych z NMEA 2000 urządzeń GPS powinna działać prawidłowo.

Przetestowany i potwierdzony model:

Fizyczne połączenie z urządzeniem GX

Urządzenie GX i sieć NMEA 2000 używają różnych typów złączy. Dostępne są dwie opcje:

Przed podłączeniem zawsze sprawdź arkusze danych  wszystkich urządzeń NMEA 2000 w systemie.

Jeśli wymagane jest niższe napięcie sieciowe:

Gniazdo VE.Can w urządzeniu GX do działania nie wymaga zewnętrznego zasilania.

Urządzenia GX mogą wyświetlać dane z kompatybilnych czujników poziomu paliwa NMEA 2000 innych producentów.

Wymagania dotyczące zgodności

Obsługa konfiguracji

Niektóre nadajniki umożliwiają konfigurację typu cieczy i pojemności bezpośrednio za pomocą menu urządzenia GX.

Na przykład działa to z Maretron TLA100 i może być możliwe w przypadku innych marek. Warto przetestować podczas konfiguracji.

Przetestowane kompatybilne nadajniki zbiorników NMEA 2000

Oczekuje się, że większość innych nadajników zbiorników NMEA 2000 również będzie działać. Jeśli pomyślnie użyjesz takiego, który nie jest tutaj wymieniony, daj nam znać za pośrednictwem Społeczności → Modyfikacje.

Podłączenie do urządzenia GX

Wobec faktu, że VE.Can i NMEA 2000 używają różnych typów złączy, dostępne są dwie opcje:

Aby podłączyć czujniki Bluetooth, np. firm Mopeka, Ruuvi lub Safiery, urządzenie GX musi obsługiwać Bluetooth:

Adaptery USB Bluetooth, które zostały przetestowane i działają właściwie:

Wykaz dodatkowych adapterów, które są obecnie testowane lub o których wiadomo, że nie działają, jest dostępny w Społeczności Victron.

Czujniki Mopeka umożliwiają ultradźwiękowy pomiar poziomu cieczy w zbiornikach ciśnieniowych i bezciśnieniowych. W zależności od modelu czujnik jest montowany na górze lub na dole zbiornika. Informacje o poziomie cieczy, temperaturze i napięciu baterii czujnika są przesyłane do urządzenia GX za pośrednictwem Bluetooth Low Energy (BLE).

Możliwość podłączenia czujnika do urządzenia GX za pośrednictwem Bluetooth zależy od tego, czy urządzenie GX obsługuje funkcję Bluetooth. Więcej informacji na temat wymagań Bluetooth, ograniczeń i zgodnych adapterów USB Bluetooth podano w rozdziale Wymagania dotyczące łączności Bluetooth.

Kompatybilne czujniki Mopeka

6.8.1. Montaż

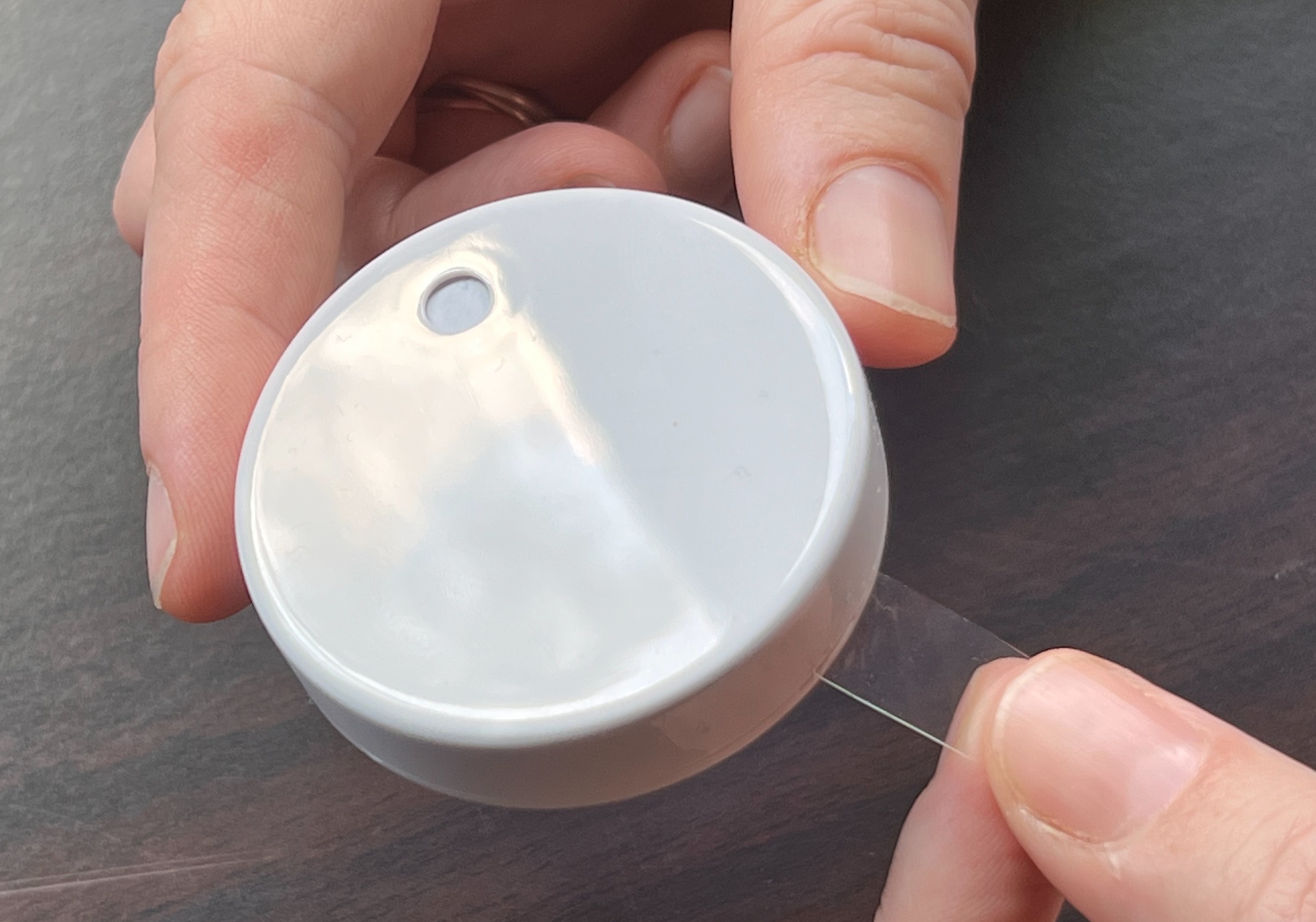

Montaż czujnika Mopeka jest bardzo prosty. W pierwszej kolejności czujnik należy zainstalować zgodnie z instrukcją instalacji Mopeka i skonfigurować za pomocą aplikacji Mopeka Tank (dostępnej w Google Play i Apple App Store). Następnie konfiguracja w urządzeniu GX w sposób opisany poniżej.

Funkcja Bluetooth musi być włączona w menu czujników Bluetooth (domyślnie włączona). W urządzeniu GX przejdź do menu Ustawienia → I/O → Czujniki Bluetooth. Przesuń suwak Włącz w prawo włączając czujniki Bluetooth. Znajdź czujnik Mopeka przewijając listę w dół. Chcąc aktywować czujnik przesuń odpowiedni suwak w prawo. Czujnik powinien teraz pojawić się na liście urządzeń. W przypadku większej ilości czujników powtórz działania 1..5.

6.8.2. Konfiguracja

1. Przejdź do menu Lista urządzeń.

2. Przewiń i wybierz żądany czujnik.

3. Kliknij lub dotknij pole wybranego czujnika i otwórz jego menu przeglądu.

4. Kliknij lub dotknij pole wybranego czujnika i otwórz stronę przeglądu.

5. W menu Ustawienia można:

   • Dostosować pojemność zbiornika

   • Wybrać typ cieczy i jednostkę objętości

   • Ustawić wartości kalibracji dla poziomów pustego i pełnego zbiornika

   • Wyświetlić aktualny odczyt czujnika i poziom naładowania baterii

6. Po zakończeniu konfiguracji wróć do menu przeglądu czujnika.

7. Kliknij lub dotknij pole Urządzenia i otwórz menu konfiguracji urządzenia.

8. W menu Urządzenie można nadać mu własną nazwę i odczytać dodatkowe informacje o urządzeniu, np typ, identyfikator produktu i instancję VRM.

   Dla każdego kolejnego czujnika powtórz działania 1-8.

6.8.3. Monitorowanie poziomu w zbiorniku

Poziomy w zbiornikach można monitorować w różnych lokalizacjach w środowisku GX:

• Lista urządzeń w urządzeniu GX

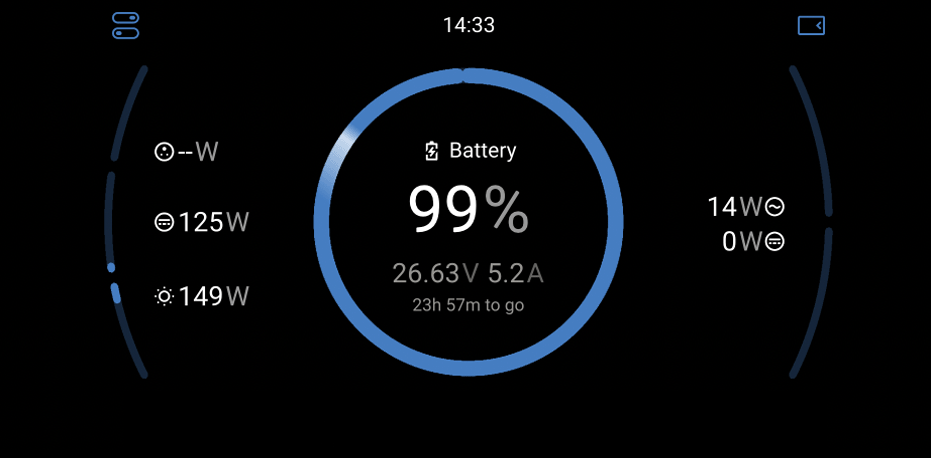

• Przegląd graficzny urządzenia GX

• Pulpit VRM

• Widżety zaawansowanego menu VRM

• Widżety aplikacji VRM

Safiery Star-Tank to radarowy czujnik poziomu cieczy w zbiorniku, przeznaczony do montażu na górze zbiornika. Można go przymocować do zbiorników niemetalowych za pomocą kleju lub zamontować za pomocą standardowego wzornika SAE z użyciem 5-śrub. Czujnik komunikuje się bezpośrednio z urządzeniem GX za pośrednictwem Bluetooth Low Energyg (BLE). Jest zasilany baterią pastylkową CR2744, a przewidywana żywotność baterii wynosi maksymalnie pięć lat.

Szczegółowe instrukcje dotyczące produktu i montażu podano w instrukcji Star-Tank dostępnej na stronie produktu Star-Tank.

Możliwość podłączenia czujnika do urządzenia GX za pośrednictwem Bluetooth zależy od tego, czy urządzenie GX obsługuje funkcję Bluetooth. Więcej informacji na temat wymagań Bluetooth, ograniczeń i zgodnych adapterów USB Bluetooth podano w rozdziale Wymagania dotyczące łączności Bluetooth.

6.9.1. Montaż

Instalacja czujnika Star-Tank jest prosta. Postępuj zgodnie z instrukcjami instalacji Star-Tank i skonfiguruj czujnik. Po tym etapie dokończ konfigurację na urządzeniu GX działając zgodnie z poniższymi zaleceniami.

Bluetooth musi być włączony w menu czujników Bluetooth (domyślnie włączony). Przejdź do menu Ustawienia → I/O → Czujniki Bluetooth. Przesuń suwak Włącz w prawo i włącz czujniki Bluetooth. Przewin listę w dół i znajdź czujnik Star-Tank. Włącz czujnik przesuwając suwak w prawo. Powinien teraz pojawić się na liście urządzeń. Dla każdego kolejnego czujnika powtórz działania 1-5.

6.9.2. Konfiguracja

Przejdź do menu Lista urządzeń. Przewiń w górę lub w dół i wybierz odpowiedni czujnik. Kliknij lub dotknij pole wybranego czujnika i otwórz jego menu przeglądu. Kliknij lub dotknij pole Ustawienia, aby uzyskać dostęp do menu Ustawienia czujnika. W menu Ustawienia można zmienić pojemność zbiornika, wybrać rodzaj cieczy i jednostkę objętości, ustawić wartości kalibracji dla pustych i pełnych poziomów zbiornika oraz wyświetlić bieżącą wartość czujnika wraz z poziomem naładowania baterii. Po zakończeniu konfiguracji wróć do menu Przegląd czujnika. Kliknij lub dotknij pole Urządzenie i otwórz menu ustawień urządzenia. W menu Urządzenie możesz przypisać własną nazwę do czujnika i wyświetlić dodatkowe informacje o urządzeniu, np. typ połączenia, identyfikator produktu i instancję VRM. Dla każdego kolejnego czujnika powtórz działania od 1 do 8.

6.9.3. Monitorowanie poziomu cieczy w zbiorniku

Poziomy cieczy w zbiorniku można wyświetlić w kilku miejscach w środowisku GX:

Lista urządzeń na urządzeniu GX Strona Poziomy na urządzeniu GX Pulpit VRM Widżety zaawansowanego menu VRM Widżety aplikacji VRM

Czujniki Ruuvi przesyłają bezprzewodowo dane temperatury, wilgotności i ciśnienia atmosferycznego do urządzenia GX za pośrednictwem Bluetooth.

Możliwość podłączenia czujnika do urządzenia GX za pośrednictwem Bluetooth zależy od tego, czy urządzenie GX obsługuje funkcję Bluetooth. Więcej informacji na temat wymagań Bluetooth, ograniczeń i zgodnych adapterów USB Bluetooth podano w rozdziale Wymagania dotyczące łączności Bluetooth.

Procedura instalacji Bluetooth musi być w menu Bluetooth (domyślnie włączony). Aby to zrobić, przejdź do Ustawienia → I/O → Czujniki Bluetooth i kliknij „Włącz”, co spowoduje włączenie czujników temperatury Bluetooth. Podmenu adapterów Bluetooth wyświetla listę dostępnych adapterów Bluetooth. Opcja „Ciągłe skanowanie” umożliwia ciągłe skanowanie nowych czujników Bluetooth. Należy jednak pamiętać, że włączenie tej opcji może mieć wpływ na wydajność WiFi urządzenia GX. Włącz ją tylko wtedy, gdy musisz wyszukać nowe czujniki Bluetooth; w przeciwnym razie najlepiej jest ją wyłączyć. Czujnik pojawi się w menu jako „Ruuvi ####” z 4-cyfrowym szesnastkowym identyfikatorem urządzenia. Włącz konkretny czujnik Ruuvi. Wszystkie wcześniej zainstalowane i aktywowane czujniki zostaną wyświetlone z nazwami zdefiniowanymi przez użytkownika, jeśli zostały ustawione. Czujnik powinien być teraz widoczny na liście urządzeń - domyślnie jest oznaczony jako „RuuviTag” W menu konfiguracji czujnika temperatury można dostosować rodzaj (wybierz między Akumulator, Lodówka i Ogólny). Menu Urządzenie umożliwia ustawienie niestandardowej nazwy czujnika i zawiera dodatkowe informacje, np. o typie połączenia, identyfikatorze produktu i instancji VRM. Żywotność i stan baterii w czujnikach Ruuvi: W czujnikach Ruuvi zastosowano wymienną baterię litową CR2477 3 V, której żywotność wynosi zazwyczaj ponad 12 miesięcy, w zależności od temperatury otoczenia. Informacje o baterii: Informacje o napięciu i stanie wewnętrznej baterii widoczne są w menu czujnika. Wskaźniki stanu baterii: Stan OK: Napięcie akumulatora ≥ 2,50 V Niski stan naładowania baterii czujnika: Napięcie baterii ≤ 2,50 V Ostrzeżenie o niskim stanie naładowania baterii: Na konsoli zdalnej pojawi się ostrzeżenie o niskim poziomie naładowania baterii. Jeśli urządzenie GX zgłosi tę informację do VRM, tam również pojawi się ostrzeżenie. Próg ostrzegawczy jest zależny od temperatury: Poniżej 20 °C: Wartość progowa wynosi 2,0 V Między -20 °C a 0 °C: Wartość progowa wynosi 2,3 V Powyżej 20 °C: Wartość progowa wynosi 2,5 V Oprogramowanie sprzętowe Ruuvi można uaktualnić za pomocą dedykowanej aplikacji Ruuvi na telefon, ale jest to konieczne tylko w przypadku wystąpienia problemów.

Firma IMT Technology GmbH oferuje szereg modeli cyfrowych czujników krzemowych do pomiaru natężenia promieniowania słonecznego z serii Si-RS485, z których wszystkie są kompatybilne z urządzeniami GX.

Kompatybilność

Obsługa

Połączenia kablowe

Poniższy schemat w instrukcji instalacji przedstawia konfigurację okablowania w typowej instalacji.

Połączenia kablowe

Uwagi na temat instalacji

Celem zapewnienia spójności sygnału i niezawodnego działania, należy zwrócić szczególną uwagę na to, by:

Czujnik natężenia promieniowania słonecznego serii IMT Si-RS485TC ma wewnętrzną izolacją galwaniczną (do 1000 V) między zasilaczem a obwodami Modbus RS485, dzięki czemu nieizolowany interfejs Victron RS485 do USB nadaje się do większości instalacji.

Jeśli jednak preferowany jest izolowany interfejs RS485 do USB, jedynym zgodnym urządzeniem jest Hjelmslund Electronics USB485-STIXL (inne typy nie będą rozpoznawane przez urządzenie GX).

Wiele czujników

Konfiguracja

Zasadniczo nie jest wymagana żadna specjalna ani dodatkowa konfiguracja - domyślna konfiguracja jest zgodna z komunikacją z urządzeniem Victron GX.

Jeśli jednak czujnik natężenia promieniowania słonecznego serii IMT Si-RS485 był wcześniej używany w innym systemie lub jeśli ustawienia uległy zmianie z jakiegokolwiek powodu, przed dalszym użyciem konieczne jest przywrócenie domyślnej konfiguracji.

Celem dokonania zmiany konfiguracji pobierz konfigurator IMT Si-MODBUS z zakładki pobierania oprogramowania. Postępuj zgodnie z instrukcjami zawartymi w podręczniku Si-Modbus-Configurator (do pobrania z tego samego łącza) i sprawdź lub zaktualizuj następujące ustawienia:

Chcąc uzyskać dalszą pomoc w związku z konfiguracją czujników natężenia napromienienia serii IMT Si-RS485 prosimy o bezpośredni kontakt z IMT Technology.

Interfejs użytkownika - urządzenie GX

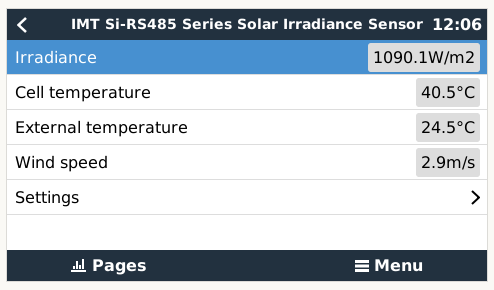

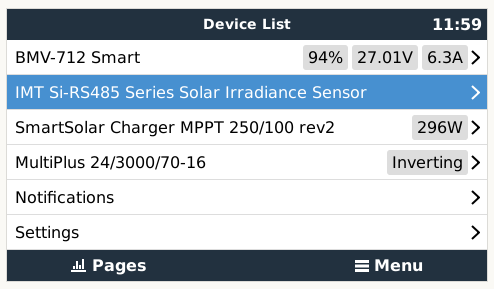

Po podłączeniu i włączeniu urządzenia Victron GX czujnik napromieniowania serii IMT Si-RS485 zostanie automatycznie wykryty w ciągu kilku minut i pojawi się w menu „Lista urządzeń”.

W menu „Czujnik napromieniowania słonecznego serii IMT Si-RS485” zostaną automatycznie wyświetlone wszystkie dostępne parametry (w zależności od podłączonych czujników) i będą aktualizowane w czasie rzeczywistym.

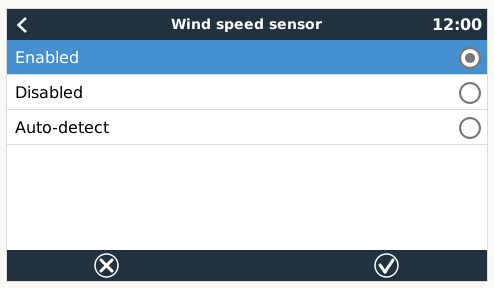

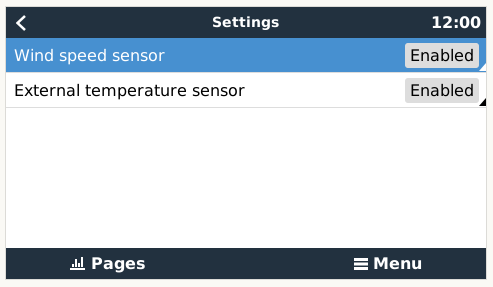

W podmenu „Ustawienia” można ręcznie włączyć lub wyłączyć dowolne opcjonalne lub dodatkowe czujniki zewnętrzne podłączone do czujnika natężenia napromienienia serii IMT Si-RS485.

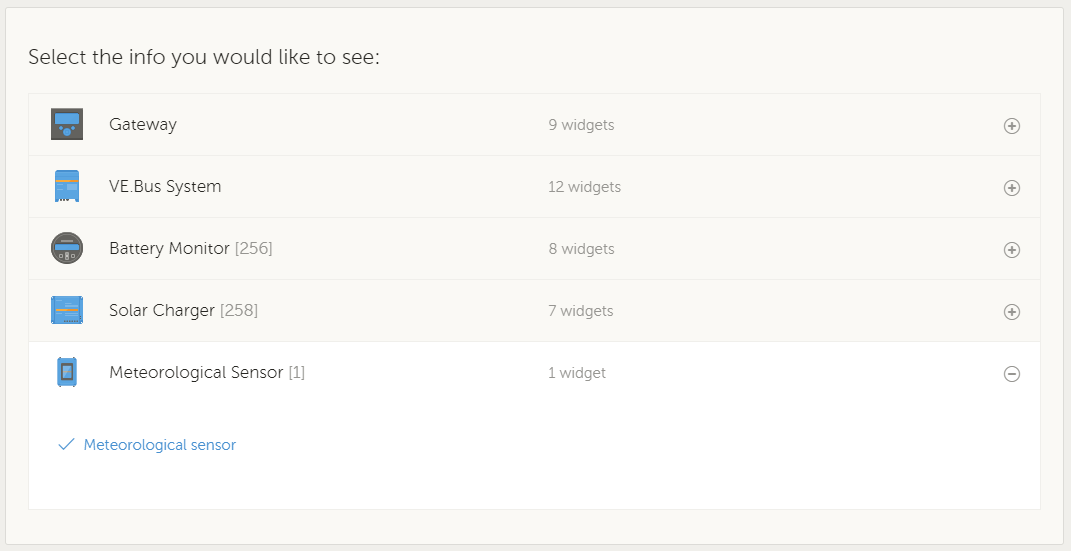

Wizualizacja danych - VRM

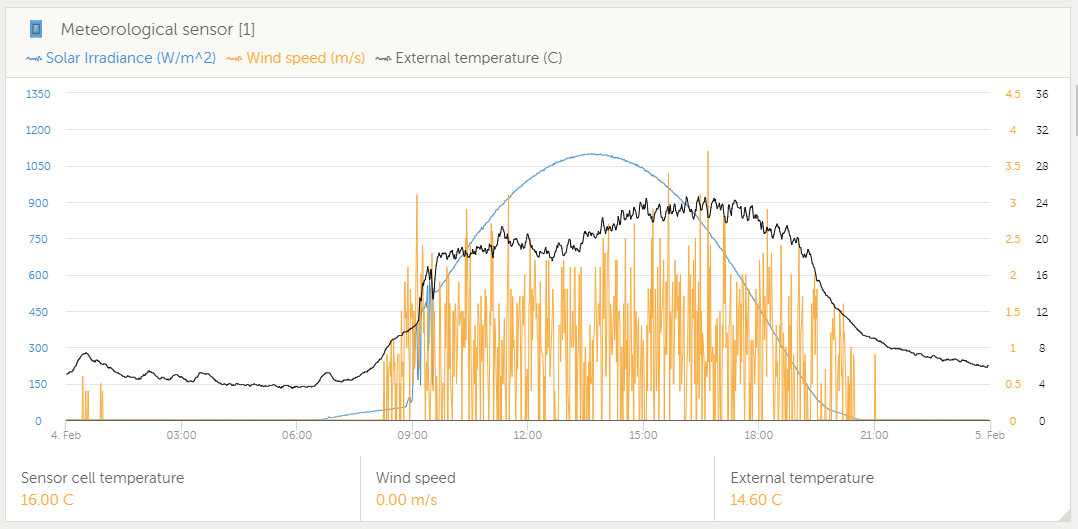

Chcąc wyświetlić zarejestrowane dane historyczne w portalu VRM rozwiń listę widżetów „Czujnik meteorologiczny” i wybierz widżet „Czujnik meteorologiczny”.

Dane ze wszystkich dostępnych typów czujników zostaną automatycznie wyświetlone na wykresie. Poszczególne czujniki lub parametry można włączyć lub wyłączyć klikając ich nazwy w legendzie.

Urządzenie GX może odczytywać dane dotyczące napięcia i natężenia prądu oraz temperatury ze standardowych alternatorów po podłączeniu do zgodnych czujników NMEA 2000 DC innych firm.

Uwaga: Te dane są używane wyłącznie do wyświetlania. Nie są używane do obliczeń systemowych ani funkcji sterowania.

Wymagania dotyczące czujników NMEA 2000

Celem zapewnienia zgodności, czujnik NMEA 2000 DC musi spełniać następujące kryteria:

Oczekuje się, że większość czujników DC NMEA 2000 będzie działać właściwie.

Potwierdzone zgodne urządzenia

Fizyczne połączenie z urządzeniem GX

Sieci NMEA 2000 i urządzenia GX wykorzystują różne typy złączy. Dostępne są dwa rozwiązania adaptera:

6.12.1. Wsparcie regulatora alternatora Wakespeed WS500

Wstęp

WS500 to zewnętrzny inteligentny regulator alternatora z komunikacją CAN-bus i NMEA 2000, zaprojektowany głównie do zastosowań morskich i w pojazdach rekreacyjnych. Po podłączeniu do urządzenia GX, Wakespeed WS500 umożliwia monitorowanie wydajności alternatora i sterowanie oparte na DVCC.

Wymagania

Celem dokonania integracji WS500 należy spełnić następujące warunki:

1. Oprogramowanie układowe Venus OS w wersji 2.90 lub nowszej na urządzeniu GX

2. Oprogramowanie układowe Wakespeed WS500 w wersji 2.5.0 lub nowszej na kontrolerze WS500

3. WS500 musi być podłączony do gniazda VE.Can urządzenia GX. Nie ma możliwości monitorowania po podłączeniu przez gniazdo BMS-Can (np. na Cerbo GX)

Wymagania dotyczące sterowania DVCC

1. Oprogramowanie układowe Venus OS v3.30 lub nowsze na urządzeniu GX

2. Oprogramowanie układowe Wakespeed WS500 w wersji 2.5.2 lub nowszej na kontrolerze WS500

3. Przy alternatorze musi być zainstalowany bocznik prądowy firmy Wakespeed

4. WS500 musi być skonfigurowany z włączoną opcją „Bocznik przy alternatorze” (aplikacja Wakespeed: Systemtab na ekranie Konfiguracja)

5. Zdefiniuj pojemność alternatora w amperach na karcie Alternator

6. Obsługa NMEA 2000 (System > Tryb ekspercki) musi być włączona

Okablowanie WS500 do VE.Can

Zarówno WS500, jak i VE.Can używają złączy RJ45 do komunikacji CAN, ale z różnymi wyprowadzeniami. Standardowy (prosty) kabel sieciowy UTP nie będzie działał. Wymagany jest niestandardowy kabel typu crossover.

W poniższym schemacie podano szczegółowe informacje na temat wyprowadzeń:

Mapowanie wyprowadzeń CAN:

• VE.Can: pin 7 = CAN-H, pin 8 = CAN-L

• WS500: pin 1 = CAN-H, pin 2 = CAN-L

Wymagania dotyczące okablowania:

• Pin 1 (WS500) → Pin 7 (VE.Can)

• Pin 2 (WS500) → Pin 8 (VE.Can)

Podłącz koniec z pinem 7/8 do gniazda VE.Can w urządzeniu GX. Drugi koniec (pin 1/2) łączy się z WS500. Obydwa końce muszą być zakończone.

Jeśli samodzielnie wykonujesz kabel typu crossover, kolory kabli nie mają znaczenia. Wakespeed oferuje również gotowy kabel z niebieską wtyczką RJ45, którą należy podłączyć do portu VE.Can.

Uwaga

Należy pamiętać, że czarne terminatory dostarczane przez Wakespeed i niebieskie terminatory dostarczane przez firmę Victron nie są zamienne. Zatem: załóż terminator Victron po stronie sieci Victron, a terminator Wakespeed podłącz do Wakespeed.

Przykład okablowania

Na poniższym przykładzie przedstawiono przegląd zalecanego okablowania w oparciu o instalację z Lynx Smart BMS, dystrybutory Lynx i Cerbo GX.

Prawidłowe umiejscowienie bocznika alternatora (nie mylić z bocznikiem BMV lub SmartShunt) jest tutaj ważne dla prawidłowego podłączenia przewodu czujnikowego prądu.

Kompletne okablowanie pomiędzy WS500 a alternatorem przedstawiono w instrukcjach obsługi WS500 i alternatora.

Interfejs użytkownika urządzenia GX dla WS500

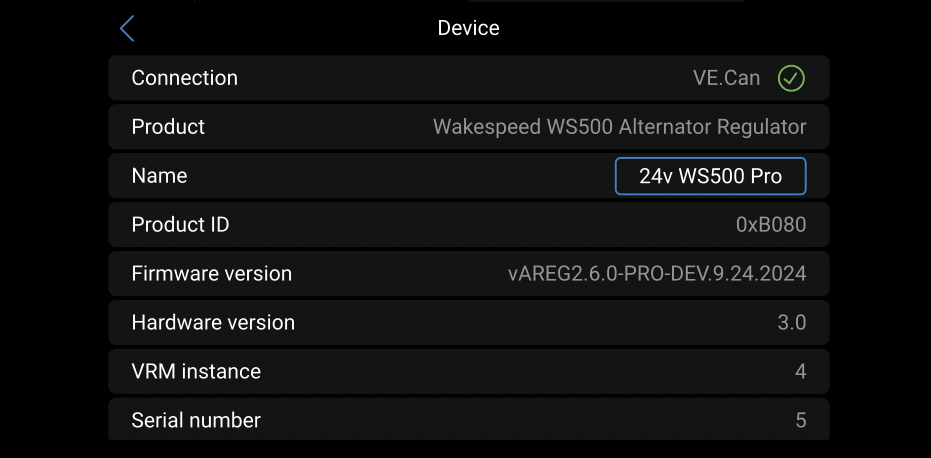

Po podłączeniu WS500 pojawi się na liście urządzeń urządzenia GX.

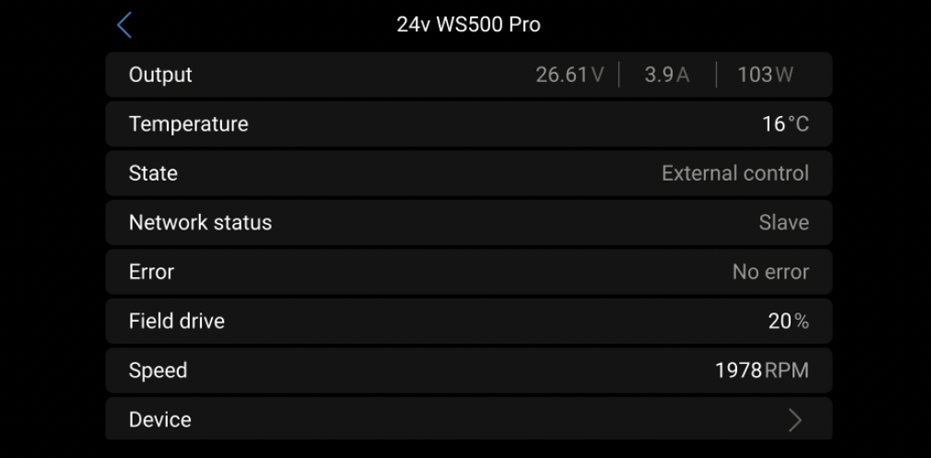

Menu WS500 zawiera następujące informacje i dane:

Wyjście: napięcie, prąd i moc zgłaszane przez regulator alternatora Temperatura: temperatura alternatora mierzona przez czujnik WS500 Stan: stan ładowania WS500 Wyłączony: brak ładowania Ładowanie stałoprądowe / absorpcyjne / konserwacyjne: WS500 korzysta z własnego algorytmu ładowania Sterowanie zewnętrzne: ładowanie sterowane przez BMS (np. Lynx Smart BMS) Status sieci: Urządzenie samodzielne: działające niezależnie Grupa Master: dostarczanie docelowych wartości ładowania innym urządzeniom WS500 Urządzenie podporządkowane: odbieranie poleceń ładowania z innego WS500 lub BMS Błąd: wyświetla aktualny stan błędu Znaczenie kodów błędów wyjaśniono w instrukcji konfiguracji i komunikacji Wakespeed Patrz załącznik dotyczący błędów nr 91 i nr 92 Napęd terenowy: Wartość procentowa uzysku napędu terenowego do alternatora Prędkość: Prędkość obrotowa alternatora, wartość pochodzące z sygnału stojana. Jeśli jest nieprawidłowa, można to wyregulować ustawiając opcję Alt Poles w wierszu konfiguracji Wakespeed SCT Prędkość silnika: Prędkość obrotowa silnika pochodząca z: obliczeń opartych na prędkości alternatora i stosunku napędu Silnik/Alternator ustawionym w linii konfiguracyjnej SCT NMEA 2000 (PGN127488) J1939 (PGN61444) W menu Urządzenie istnieje możliwość nadania własnej nazwy dla WS500. Powoduje to zaktualizowanie linii konfiguracyjnej $SCN regulatora.

Dane WS500 w portalu VRM

Portal VRM może wyświetlać dane WS500, np. natężenie, napięcie i temperatura.

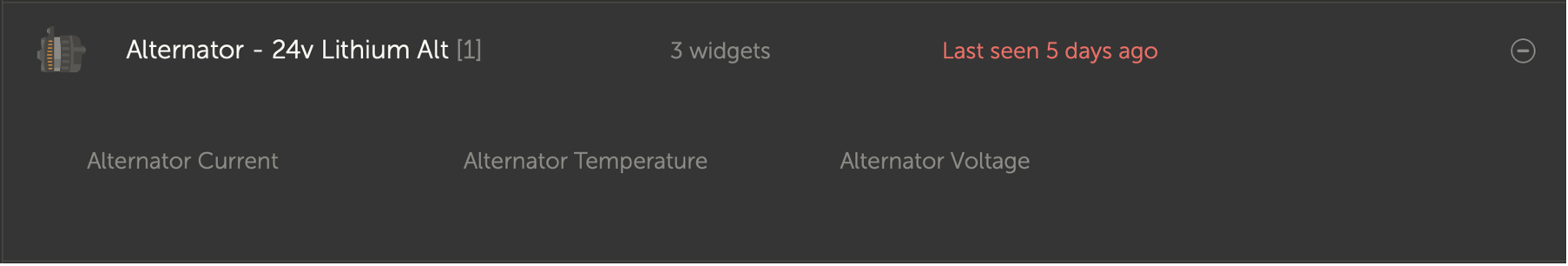

Obecnie w VRM dostępne są 3 widżety

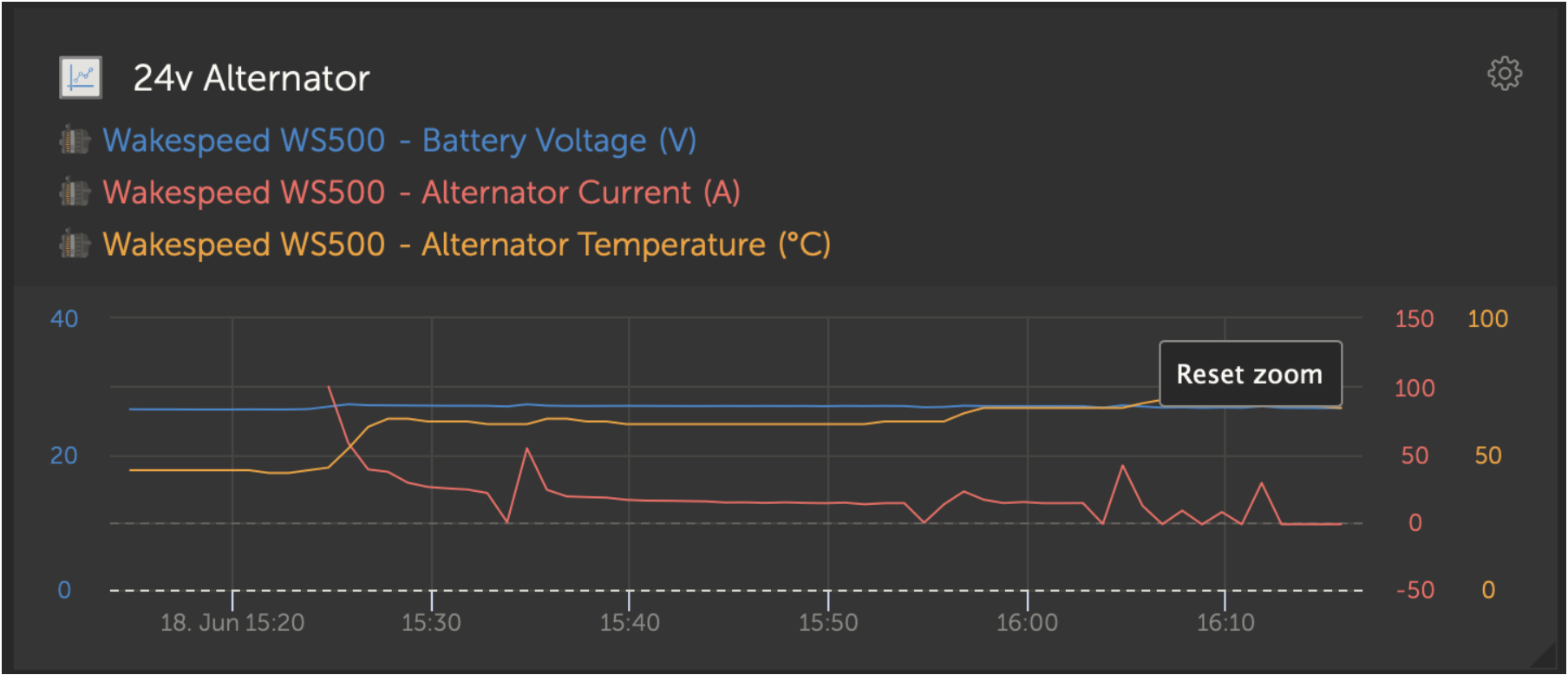

Niestandardowy widżet VRM pokazujący napięcie, prąd i temperaturę WS500

Wykrywanie i usuwanie usterek oraz często zadawane pytania

Chcąc uzyskać dalszą pomoc w usuwaniu usterek skontaktuj się bezpośrednio z działem pomocy technicznej Wakespeed.

Kody błędów nr 91 i nr 92

Urządzenie GX zgłasza wszystkie kody błędów WS500, zgodnie z opisem w instrukcji poświęconej komunikacji i konfiguracji Wakespeed.

W systemach ze zintegrowanym BMS poniższe błędy mają charakter krytyczny, dopóki zdarzenia są aktywne i wymagają natychmiastowej uwagi.

• #91: Lost connection with BMS

  WS500 utracił łączność z BMS i przejdzie w skonfigurowany tryb powrotu do ustawień podstawowych. W chwili przywrócenia łączności z BMS system powróci do realizacji zadań ładowania określonych przez BMS.

• #92: ATC disabled through feature IN

  System BMS zasygnalizował zdarzenie odłączenia ładowania poprzez funkcję przewodową i dlatego WS500 powrócił do stanu wyłączenia.

Dane dotyczące prądu i mocy nie są wyświetlane w menu urządzenia WS500

Brak danych o prądzie i mocy w menu urządzenia WS500 nie jest błędem. Odzwierciedla konfigurację systemu i należy się tego spodziewać w pewnych warunkach:

• Brak zainstalowanego bocznika alternatora: WS500 nie może mierzyć prądu wyjściowego alternatora i mocy bez bocznika alternatora.

• Bocznik alternatora zainstalowany, ale nieprawidłowo skonfigurowany: Sprawdź ustawienie ShuntAtBat i ustawienie Ignore Sensor za pomocą narzędzi konfiguracyjnych Wakespeed.

Uwaga dotycząca bocznika alternatora

Bocznik alternatora to czujnik prądu zainstalowany szeregowo z wyjściem alternatora. Łączy się bezpośrednio z WS500 i zapewnia pomiar prądu wyjściowego alternatora i mocy w czasie rzeczywistym.

• Opcjonalny: Nie jest konieczny do działania w podstawowym zakresie

• Konieczny: Wymagany dla zapewnienia zgodności z DVCC

• Jeśli nie zainstalowano bocznika, urządzenie GX nadal będzie wyświetlać parametry, takie jak napęd terenowy (%) i napięcie alternatora, ale nie prąd ani moc.

Często zadawane pytania

P1: Czy prąd wyjściowy alternatora (jeśli jest mierzony) jest używany do celów innych niż wyświetlanie?

O1: Tak. Integracja DVCC umożliwia urządzeniu GX sterowanie wyjściem WS500, rozdzielając prąd ładowania między WS500 a na przykład MPPT i ładowarki akumulatorów DC-DC.

P2: Czy prąd wyjściowy akumulatora można odczytać za pomocą magistrali CAN przez Lynx Smart BMS lub inne monitory?

O2: Tak. Gdy bocznik WS500 jest skonfigurowany do pomiaru wyjścia alternatora, prąd można odczytać za pomocą magistrali CAN (np. przez Lynx Smart BMS). WS500 wykorzystuje to, aby uniknąć przeładowania, np. jeśli akumulator wymaga 100 A, a WS500 zapewnia 200 A, dodatkowe 100 A jest kierowane do obciążeń DC. Poprawia to dokładność obliczeń obciążenia.

P3: Czy istnieją zalecenia dotyczące okablowania podczas korzystania z Lynx Smart BMS lub Lynx BMS NG?

O3: Tak. Podajemy szczegółowe przykłady systemów, w tym:

• Konfiguracja katamaranu z dwoma urządzeniami WS500

• System z drugim alternatorem sterowanym przez WS500

Te przykłady można traktować jako wzorcowe i są dostępne na stronie produktu Lynx Smart BMS.

P4: A jeśli nie jest używany Lynx Smart BMS, jak wykonać okablowanie?

O4: Wakespeed opublikował skróconą instrukcję obejmujący konfigurację przełączników DIP i okablowanie wiązki.

Dodatkowe schematy okablowania znajdują się w instrukcji produktu WS500.

Uwaga: bocznik musi być podłączony do akumulatora, a WS500 odpowiednio skonfigurowany.
