Venus GX Manual

En esta sección se explican las implicaciones de habilitar y deshabilitar el control por el usuario del ajuste del límite de corriente de la red, como se puede ver en el menú Lista de dispositivos → [su inversor/cargador]. El límite establecido por el usuario en el Venus GX se aplicará a todas las entradas en las que el ajuste Invalidado por el panel remoto de VEConfigure esté habilitado.

Ejemplo de configuración de un barco con dos entradas de CA y un Quattro:

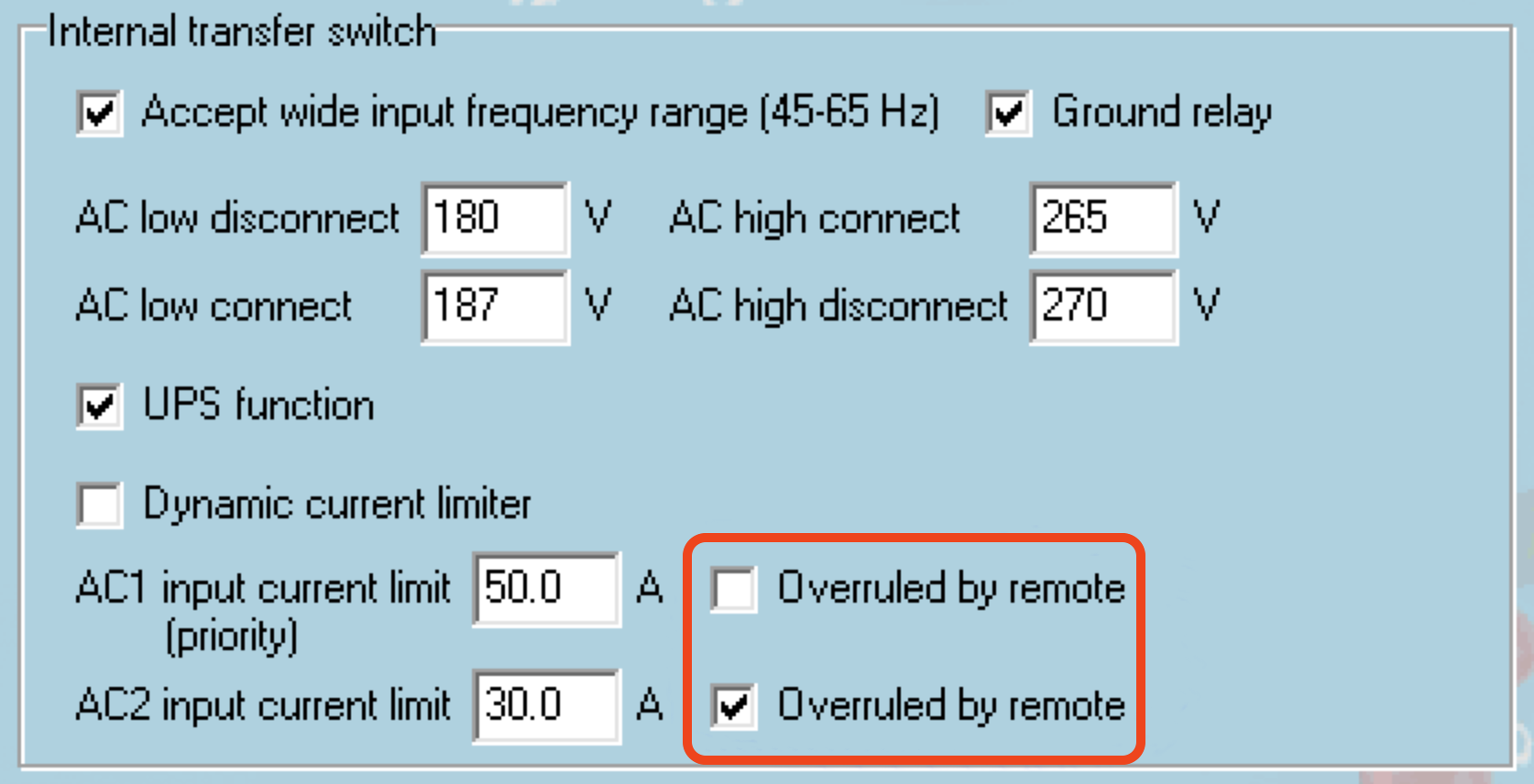

Configure el sistema exactamente igual que en la captura de pantalla de VEConfigure anterior. La entrada 1 tiene prioridad sobre la entrada 2, lo que significa que el sistema se conectará automáticamente al generador siempre que esté funcionando, aplicando un límite de corriente de entrada fijo de 50 A. Cuando el generador no esté disponible y la red eléctrica esté disponible en la entrada 2, el Quattro usará el límite de corriente de entrada configurado en el VGX.

Dos ejemplos más: (En ambos casos, si deshabilita el ajuste “Invalidado por el panel remoto”, establecer un límite de corriente en el VGX no tendrá ningún efecto. Y si habilita “Invalidado por el panel remoto” para las dos entradas, se aplicará el límite de corriente fijado en el VGX en las dos.)

Valores mínimos del límite de corriente de la red

Cuando PowerAssist está habilitado en VEConfigure, hay un límite mínimo de corriente de entrada. El límite es diferente en cada modelo. Tras fijar la corriente de entrada en un valor inferior al límite, volverá a subir automáticamente hasta el límite

Tenga en cuenta que se puede fijar el límite de corriente de entrada en 0. Cuando se fije en 0, el sistema estará en passthrough (cargador deshabilitado).

Sistemas paralelos y trifásicos

El límite de corriente de entrada de CA establecido es el límite total por fase.

El suministro de CA, ya sea desde un generador o la red eléctrica, a un sistema inversor/cargador trifásico debe tener la rotación de fase correcta, también llamada secuencia de fase. De lo contrario, los inversores/cargadores no aceptarán el suministro de CA y permanecerán en modo Inversor. En este caso aparecerá una advertencia de rotación de fase.

Para resolver el problema, ajuste los cables de la entrada de CA cambiando cualquiera de las fases, modificando de este modo la rotación de L3 → L2 → L1 a L1 → L2 → L3. Otra posibilidad es reprogramar las unidades de Multi y modificar las asignaciones de fase para que coincidan con el cableado.

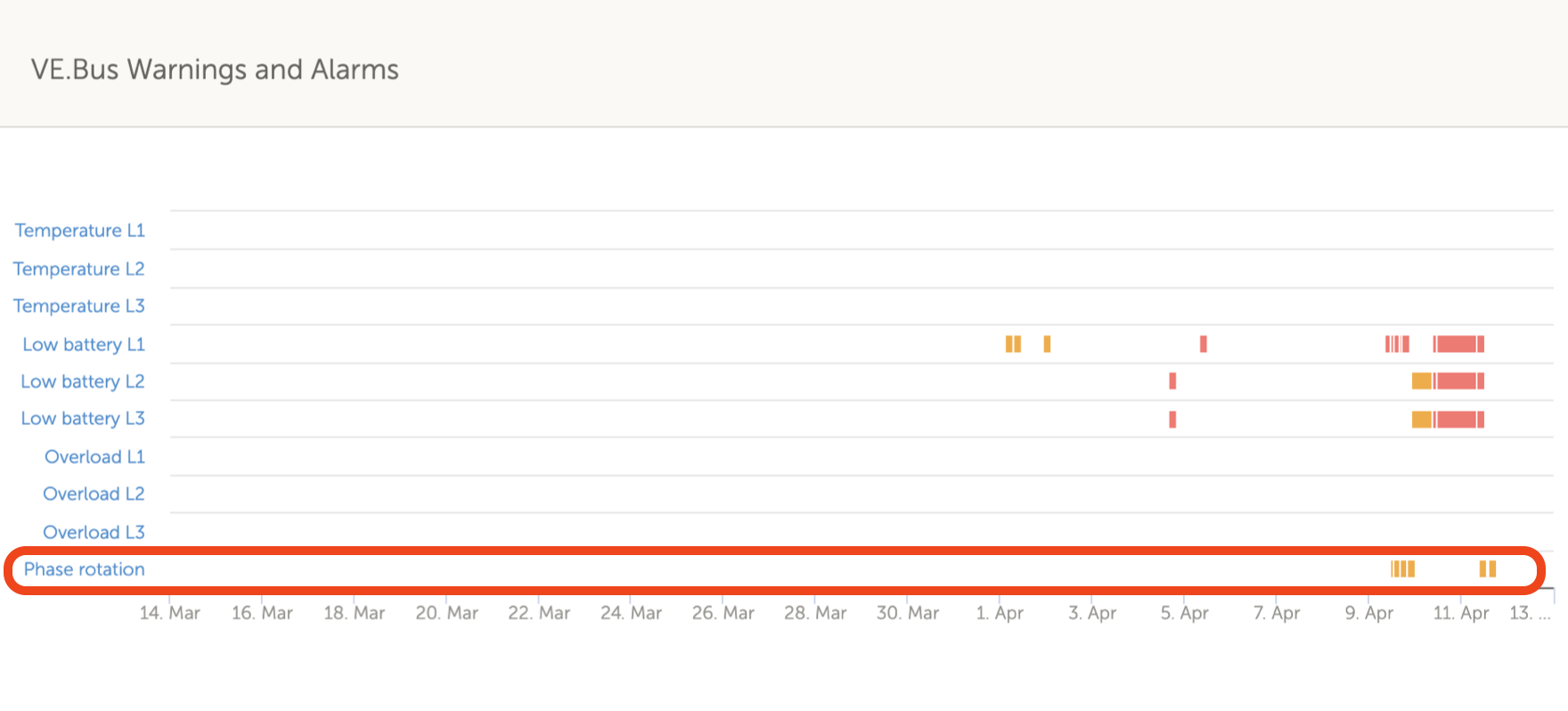

En el dispositivo GX, la advertencia aparecerá como una notificación en la interfaz gráfica del usuario. También podrá verse en el menú del dispositivo del inversor/cargador. En el portal VRM, se verá en el widget Alarmas y avisos VE.Bus de la página avanzada y también aparecerá en el registro de alarmas. Además, se enviará un correo electrónico a través del sistema de seguimiento de alarmas de VRM.

Se puede acceder al menú avanzado desde Lista de dispositivos → [MultiPlus o Quattro] → Avanzado. Contiene opciones de ecualización, redetección y reinicio del sistema VE.Bus y muestra el estado de la prueba de relé del ESS.

Ecualización: Inicia la ecualización. Consulte la documentación del Multi o del Quattro para más información. Volver a detectar el sistema VE.Bus: Limpia el caché del Venus GX que tanga datos del sistema VE.Bus almacenados para que el arranque tarde lo menos posible. Use esta opción cuando, por ejemplo, un VE.Bus BMS que solía formar parte del sistema ya no se usa o se ha sustituido por un Lynx Smart BMS. Al usar Volver a detectar el sistema VE.Bus, el inversor/cargador no se apaga durante un par de segundos como sucede cuando se usa Reiniciar el sistema VE.Bus. Reiniciar el sistema VE.Bus: Reinicia el inversor/cargador (igual que si se apagase y se volviese a encender desde el interruptor giratorio principal de la parte frontal) si no se ha reiniciado automáticamente (después de tres intentos), por ejemplo, tras una sobrecarga (muy) elevada o tres sobrecargas seguidas. Se borran los errores persistentes, como un error de sobrecarga repetido e irrecuperable. Entrada CA 1 ignorada: Estado del indicador de la Entrada de CA 1 Prueba del relé ESS: Muestra el estado de la prueba del relé ESS. Solo es relevante en los sistemas ESS. Véase la P9 de las preguntas frecuentes del manual de ESS para más información.

Cuando se usa un sistema VE.Bus, se puede configurar el nivel de gravedad de los problemas que generará una notificación (y una alerta sonora) en el Venus GX.

Para modificar las notificaciones de Alarmas y avisos VE.Bus, haga lo siguiente: Desde el menú de Configuración, vaya a Lista de dispositivos → [su producto VE.Bus] → Configuración de alarmas Elija entre los siguientes ajustes de notificación para cada alarma: Deshabilitada: El VGX nunca pitará ni mostrará notificaciones. No recomendado. Solo alarma (por defecto): El VGX solo pitará y mostrará una notificación cuando el sistema VE.Bus se haya apagado por una alarma. Los avisos se ignoran. Alarmas y avisos El VGX pitará y mostrará una notificación para todas las alarmas y avisos seleccionados. Desplácese hasta el final de la lista y habilite o deshabilite las notificaciones de error VE.Bus. Cuando haya terminado, no olvide cambiar el nivel de acceso a Usuario si es necesario.

La función de dar prioridad a la energía solar y eólica garantiza que se usen energía solar y eólica para cargar la batería. Al mismo tiempo, la energía de la red solo se usa para evitar que la batería sufra una descarga demasiado profunda.

Cuando está activada, el sistema permanece en este modo, llamado Sostenimiento, durante siete días; si no hay energía solar o eólica suficiente, se hará un ciclo de carga completo para cargar las baterías al 100 %. De este modo, las baterías se mantienen en condiciones óptimas y listas para su uso posterior.

Transcurridos estos siete días, el sistema no volverá al modo Sostenimiento. En su lugar, mantendrá las baterías completamente cargadas y dará prioridad a la energía solar frente a la de la red siempre que sea posible durante el día para alimentar cargas CC como bombas y sistemas de alarma.

Para más detalles e información sobre la configuración, véase el manual de Prioridad a la energía solar y eólica.
