3. Instalación

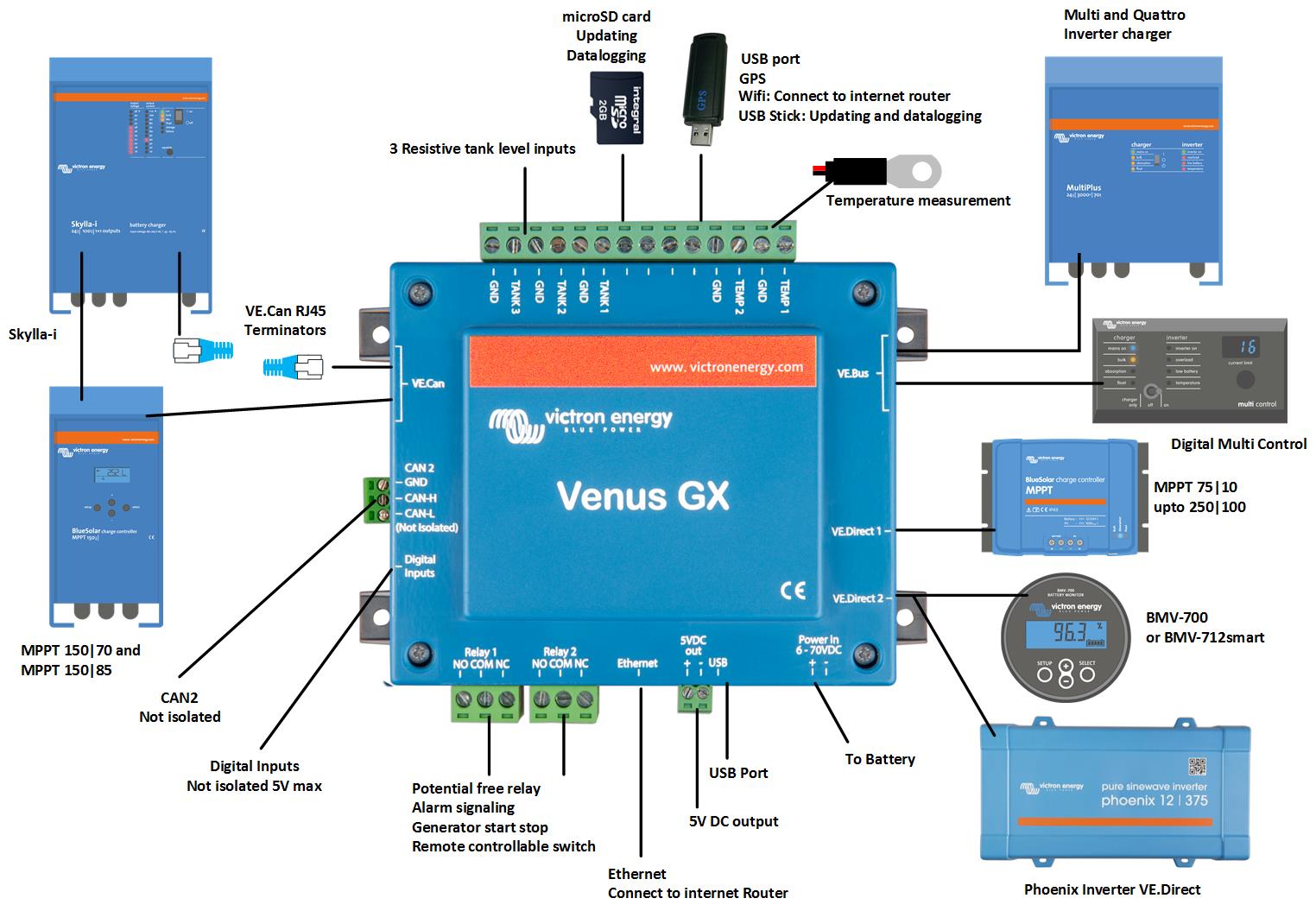

3.1. Resumen de conexiones del Venus GX
El Venus GX admite un máximo de 6 dispositivos VE.Direct, independientemente de que estén conectados mediante puertos VE.Direct o USB. Sin embargo, este límite puede ser más bajo en sistemas complejos, por ejemplo, aquellos con varios inversores FV o inversores sincronizados. Deje siempre algo de espacio libre en el diseño de su sistema para garantizar un funcionamiento fiable.
3.2. Opciones de montaje y accesorios
Se pueden adquirir las siguientes opciones de montaje y accesorios:
3.3. Alimentación de Venus GX
El dispositivo se alimenta a través del conector Power in V+ y acepta de 8 a 70 VCC. No puede alimentarse a través de ninguna otra conexión (por ejemplo, Ethernet o USB). El cable de alimentación CC suministrado incluye un fusible de fusión lenta de 3,15 A.
Alimentación con un VE.Bus BMS
Cuando se use el VGX en una instalación con un VE.Bus BMS, conecte el terminal Power in V+ del VGX al terminal “Load disconnect” (desconexión de cargas) del VE.Bus BMS. Conecte los dos cables negativos al embarrado negativo o al negativo de una batería común. Esto no es necesario para el VE.Bus BMS V2 ni el VE.Bus BMS NG, ya que los dos cuentan con una salida GX-Power.
Importante: Alimentación desde el terminal AC-out de un inversor VE.Bus, Multi o Quattro
Alimentar el dispositivo GX con un adaptador CA conectado a la salida de CA de un dispositivo VE.Bus (por ejemplo, inversor, Multi o Quattro) puede generar un bloqueo:
Después de un fallo o un arranque autógeno, los dispositivos VE.Bus no arrancarán porque el VGX no tiene alimentación.
El VGX no puede arrancar porque el inversor/cargador está apagado, y se crea un bucle.
Solución temporal:
Desenchufe brevemente el cable VE.Bus del dispositivo GX para permitir que los productos VE.Bus se reinicien.
Solución permanente:
Modificar el cableado RJ45. Consulte la pregunta frecuente nº 20 para más información sobre esto.
Recomendación:
Evite alimentar el dispositivo GX desde la salida de CA de un inversor/cargador. En caso de apagado por sobrecarga del inversor, alta temperatura o baja tensión de la batería, el dispositivo GX también se apagará, de modo que se perderá totalmente la monitorización y el acceso remoto. Se recomienda encarecidamente alimentar el dispositivo GX directamente desde la batería.
Consideraciones sobre aislamiento
El dispositivo GX se conecta a distintos componentes del sistema. Para evitar bucles de tierra, asegúrese de que se siguen prácticas de aislamiento correctas. En la mayoría de los casos, esto no será un problema, pero un diseño adecuado del sistema sigue siendo fundamental.
Tipo de puerto | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Aislado | Aislado | Aislado | Aislado |
VE.Direct | Aislado | Aislado | Aislado | Aislado |
VE.Can | No aislado | 1) | 1) | Aislado |
USB 3) | No aislado | No aislado | No aislado | No aislado |
Ethernet 2) | Aislado | Aislado | Aislado | Aislado |
1) El puerto VE.Can 1 tiene aislamiento galvánico, pero el puerto VE.Can 2 no. 2) El puerto Ethernet está aislado, excepto por el apantallamiento: use cables UTP sin apantallamiento para la red Ethernet. 3) Los puertos USB no están aislados. Conectar una mochila WiFi o GPS no crea ningún problema, ya que estos dispositivos no se alimentan mediante una fuente externa. Incluso si se usa un concentrador USB alimentado por separado, puede producirse un bucle de tierra. No obstante, tras realizar múltiples pruebas, se ha demostrado que esto no causa problemas operativos. | ||||
Aumento de los puertos USB
Puede aumentarse el número de puertos USB con un concentrador USB. Sin embargo, los puertos de USB de a bordo tienen una disponibilidad de alimentación limitada.
Recomendación
Use siempre concentradores USB con alimentación y elija productos de alta calidad para evitar problemas.
Para aumentar el número de dispositivos VE.Direct, puede usar un adaptador VE.Direct a USB. Puede consultar en este documento el límite de dispositivos que pueden conectarse a distintos dispositivos GX.
3.4. Conexiones del relé
El Venus GX tiene funcionalidad de relé sin potencial Normalmente abierto (NO) y Normalmente cerrado (NC). La función del relé puede configurarse mediante el menú del dispositivo GX: Configuración → Relé → Función.
El relé 1 es especialmente importante porque, además de la activación manual y en función de la temperatura (al igual que el relé 2), también puede usarse como relé de alarma, arranque/parada del generador o bomba del depósito.
 |  |
Si la función del relé se configura como relé de Alarma, es posible invertir la polaridad del relé mediante un menú adicional. El ajuste por defecto es Normalmente abierto (NO). Nota: Invertir la polaridad a Normalmente cerrado (NC) hará que el consumo de corriente del dispositivo GX sea ligeramente mayor.
 |  |
Importante
Asegúrese de respetar los límites de tensión y corriente de los relés según lo especificado en el Especificaciones técnicas.
