17. Entradas digitales

Venus GX Manual

17. Entradas digitales

En esta sección:

Las entradas digitales del Venus GX se muestran en el Resumen de conexiones.Venus GX Overview of connections

Se puede acceder a todos los canales de entrada digital a través de la toma RJ12 del lateral. El usuario/instalador podrá hacer sus propias conexiones.

17.1. Detalles de cableado

Las entradas digitales no están aisladas y funcionan a nivel de lógica de 3,3 V, con una tolerancia de entrada máxima de 5 V. Cada entrada tiene una resistencia pull-up interna de 10 kΩ para 3,3 V.

Cableado recomendado: Use un contacto de relé sin potencial o un colector abierto o salida optoacoplador.

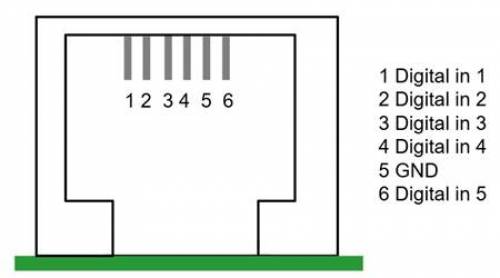

RJ12 pinout	Entrada
pin1	input1
pin2	input2
pin3	input3
pin4	input4
pin5	GND (puesta a tierra)
pin6	input5

17.2. Configuración

Cada entrada digital puede configurarse como uno de los diferentes tipos de sensores predeterminados, que también pueden configurarse como alarmas.

Las posibles funciones que se pueden configurar son:

Función	Estados
Contador de pulsos	N/A
Alarma de puerta	Abierta/cerrada
Bomba de sentina	On/Off
Alarma de sentina	OK/Alarma
Alarma de robo	OK/Alarma
Alarma de humo	OK/Alarma
Alarma de incendio	OK/Alarma
Alarma de CO2	OK/Alarma
Generador	En funcionamiento/parado

Se puede configurar la función de cada entrada en la Consola remota en Configuración→ I/O → Entradas digitales.

Una vez que se ha configurado el uso previsto de la entrada, aparecerá en la lista de dispositivos.

Se pueden configurar otros parámetros relacionados con esa función entrando en el menú del dispositivo desde la lista de dispositivos y seleccionado Configuración.

Para otros sensores y alarmas, puede decidir si quiere que la entrada se trate como una condición de alarma, si se deben invertir las etiquetas o si se deben invertir los niveles lógicos.

Para cambiar las etiquetas asignadas a la alarma, ponga Invertido en “on”.
Si debe considerarse una entrada baja lógica (0 V) como una condición positiva, ponga la lógica de la alarma Invertida en “on”.

En los dispositivo GX cuyas entradas digitales pueden usarse como contadores de pulsos (Cerbo GX MKII, Ekrano GX y Venus GX), puede configurar la unidad y el multiplicador (que representa el volumen por pulso) y reiniciar el contador según necesite.
