3. Installation

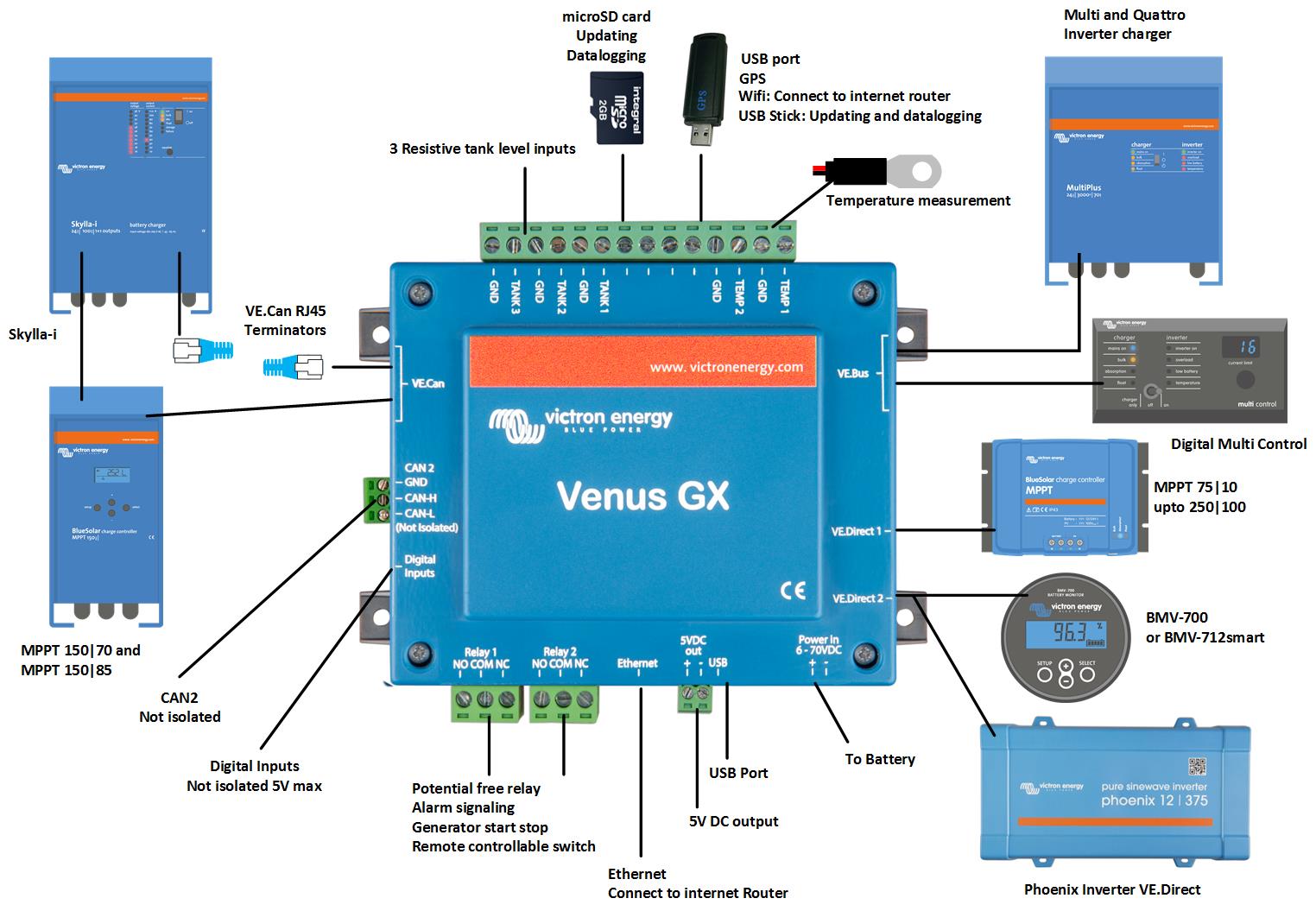

3.1. Venus GX – Übersicht der Anschlüsse
Das Venus GX unterstützt maximal 6 VE.Direct-Geräte, unabhängig davon, ob diese über VE.Direct-Anschlüsse oder USB angeschlossen sind. Allerdings kann dieser Grenzwert in komplexen Systemen, beispielsweise bei mehreren PV-Wechselrichtern oder synchronisierten Wechselrichtern, niedriger sein. Bitte lassen Sie bei der Systemkonzeption stets etwas Spielraum, um einen zuverlässigen Betrieb zu gewährleisten.
3.2. Montageoptionen und Zubehör
Sie können die folgenden Montageoptionen und Zubehörteile erwerben:
3.3. Stromversorgung des Venus GX
Das Gerät wird über den Steckverbinder Power in V+ mit 8 bis 70 V Gleichstrom versorgt. Es kann nicht über andere Anschlüsse (z. B. Ethernet oder USB) mit Strom versorgt werden. Das mitgelieferte Gleichstromkabel enthält eine integrierte 3,15-A-Trägesicherung.
Stromversorgung mit einem VE.Bus BMS
Bei Verwendung des VGX in einer Installation mit einem VE.Bus BMS verbinden Sie die Klemme Power in V+ am VGX mit der Lasttrennausgang am VE.Bus BMS. Verbinden Sie beide Minuspole mit der Minus-Sammelschiene oder dem gemeinsamen Minuspol der Batterie. Dies ist beim VE.Bus BMS V2 und VE.Bus BMS NG nicht erforderlich, da beide über einen GX-Power-Ausgang verfügen.
Wichtig: Bei Anschluss an die Klemme AC-out eines VE.Bus-Wechselrichters, Multi oder Quattro
Die Stromversorgung des GX-Geräts über ein Netzteil, das an den Wechselstromausgang eines VE.Bus-Geräts (z. B. Wechselrichter, Multi oder Quattro) angeschlossen ist, kann zu einer Blockierung führen:
Nach einer Störung oder einem Schwarzstart starten die VE.Bus-Geräte nicht, da das VGX nicht mit Strom versorgt wird.
Das VGX kann nicht starten, da der Wechselrichter/Ladegerät ausgeschaltet ist, was zu einem Zyklus führt.
Vorübergehende Abhilfe:
Ziehen Sie das VE.Bus-Kabel kurz vom GX-Gerät ab, damit die VE.Bus-Produkte neu starten können.
Dauerhafte Lösung:
Passen Sie die RJ45-Verkabelung an. Weitere Informationen hierzu finden Sie unter FAQ F20.
Empfehlung:
Vermeiden Sie es, das GX-Gerät über den Wechselstromausgang eines Wechselrichters/Ladegeräts mit Strom zu versorgen. Im Falle einer Abschaltung aufgrund einer Überlastung des Wechselrichters, einer hohen Temperatur oder einer niedrigen Batteriespannung wird auch das GX-Gerät abgeschaltet, wodurch die gesamte Überwachung und der Fernzugriff verloren gehen. Es wird dringend empfohlen, das GX-Gerät direkt über die Batterie mit Strom zu versorgen.
Überlegungen zur Isolierung
Das GX-Gerät wird an verschiedene Systemkomponenten angeschlossen. Um Erdschleifen zu vermeiden, stellen Sie bitte sicher, dass geeignete Isolierungsmaßnahmen getroffen werden. In den meisten Fällen ist dies kein Problem, dennoch ist eine ordnungsgemäße Systemkonzeption unerlässlich.
Anschlusstyp | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isoliert | Isoliert | Isoliert | Isoliert |
VE.Direct | Isoliert | Isoliert | Isoliert | Isoliert |
VE.Can | Nicht isoliert | 1) | 1) | Isoliert |
USB 3) | Nicht isoliert | Nicht isoliert | Nicht isoliert | Nicht isoliert |
Ethernet 2) | Isoliert | Isoliert | Isoliert | Isoliert |
1) VE.Can-Anschluss 1 ist galvanisch isoliert, VE.Can-Anschluss 2 ist nicht isoliert 2) Der Ethernet-Anschluss ist isoliert, mit Ausnahme der Abschirmung: Verwenden Sie ungeschirmte UTP-Kabel für das Ethernet-Netzwerk. 3) Die USB-Ports sind nicht isoliert. Der Anschluss eines WiFi-Dongles oder GPS-Dongles verursacht keine Probleme, da diese Geräte nicht über eine externe Stromversorgung betrieben werden. Selbst bei Verwendung eines separat mit Strom versorgten USB-Hubs kann es zu einer Erdschleife kommen. Umfassende Prüfungen haben jedoch gezeigt, dass dies keine betrieblichen Probleme verursacht. | ||||
Erweiterung der USB-Ports
Die Anzahl der USB-Ports kann mithilfe eines USB-Hubs erweitert werden. Die integrierten USB-Ports verfügen jedoch nur über eine begrenzte Stromversorgung.
Empfehlung
Verwenden Sie stets aktive USB-Hubs und wählen Sie hochwertige Produkte, um Probleme zu minimieren.
Um die Anzahl der VE.Direct-Geräte zu erhöhen, können Sie einen VE.Direct-zu-USB-Adapter verwenden. In diesem Dokument finden Sie Informationen zur maximalen Anzahl von Geräten, die an verschiedene GX-Geräte angeschlossen werden können.
3.4. Relais-Verbindungen
Das Venus GX verfügt über eine potentialfreie Relais-Funktion für Schließer (NO) und Öffner (NC). Die Relais-Funktion kann über das GX-Gerätemenü konfiguriert werden: Einstellungen → Relais → Funktion.
Relais 1 ist von besonderer Bedeutung, da es nicht nur für die manuelle oder temperaturgesteuerte Auslösung (wie Relais 2) verwendet werden kann, sondern auch als Alarm, Generator Start/Stopp oder Tankpumpen-Relais.
 |  |
Wenn die Relais-Funktion als Alarm-Relais konfiguriert ist, kann die Relais-Polarität über ein zusätzliches Menü umgekehrt werden. Standardmäßig ist das Relais auf „Normalerweise offen“ (NO) eingestellt. Hinweis: Durch Umkehren der Polarität auf „Normalerweise geschlossen“ (NC) erhöht sich der Stromverbrauch des GX-Geräts geringfügig.
 |  |
Wichtig
Beachten Sie unbedingt die im Technische Angaben angegebenen Grenzwerte für Spannung und Strom der Relais.
