12. DVCC - Verteilte Spannungs- und Stromregelung
12.1. Einführung und Merkmale

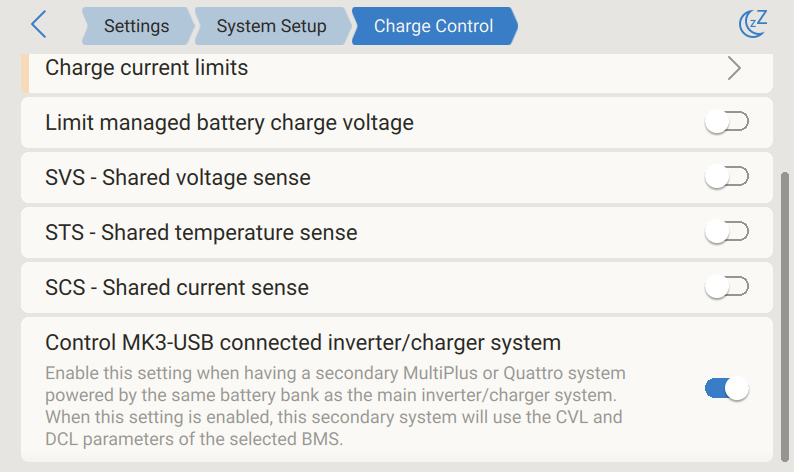

Durch Aktivieren von DVCC (unter Einstellungen → DVCC) wird das GX-Gerät von einem passiven Monitor in einen aktiven Systemregler umgewandelt. Die verfügbaren DVCC-Funktionen hängen ab von:
Dem verwendeten Batterietyp
Den installierten Victron-Komponenten
Ihre Konfiguration
Beispiel 1 – Verwaltete CAN-Bus-Batterien:
Wenn eine verwaltete CAN-Bus-BMS-Batterie angeschlossen ist, empfängt das GX-Gerät:
Ladespannungsbegrenzung (CVL)
Ladestrombegrenzung (CCL)
Entladestrombegrenzung (DCL)
Diese Werte werden an angeschlossene Wechselrichter/Ladegeräte, Solarladegeräte und Orion XS DC-DC-Ladegeräte weitergeleitet, die dann ihre eigenen Ladealgorithmen deaktivieren und direkt den Anweisungen der Batterie folgen.
Beispiel 2 – Blei-Säure-Batterien:
Für Blei-Säure-Systeme ermöglicht DVCC:
Eine konfigurierbare systemweite Ladestrombegrenzung, bei der das GX-Gerät den Wechselrichter/Ladegerät aktiv begrenzt, wenn Solarladegeräte bereits mit voller Leistung arbeiten.
Gemeinsamer Temperatursensor (Shared Temperature Sense - STS)
Gemeinsamer Stromsensor (Shared Current Sense - SCS)
Diese Funktionen verbessern das koordinierte Ladeverhalten im gesamten System.
Diese Tabelle zeigt die empfohlenen Einstellungen für verschiedene Batterietypen:
Bleisäure | VE.Bus BMS V1 Lithium | VE.Bus BMS V21) Lithium | VE.Bus BMS NG1) Lithium | Unterstützte verwaltete Batterien von Drittanbietern2) | |
|---|---|---|---|---|---|
1) DVCC muss aktiviert sein, damit das GX-Gerät die Solarladegeräte, den Wechselrichter RS oder Multi RS in einem System mit einem VE.Bus BMS V2 oder VE.Bus BMS NG steuern kann. 2) Im Handbuch zur Batteriekompatibilität erfahren Sie, welche Parameter Sie einstellen müssen und welche automatisch eingestellt werden. 3) In einem ESS-System ist das VE.Bus-Gerät bereits mit den Solarladegeräten synchronisiert, so dass wir empfehlen, SVS und SCS ausgeschaltet zu lassen. 4) Für alle anderen Systeme: Wenn ein BMV oder SmartShunt installiert ist, empfehlen wir, SVS und SCS zu aktivieren. In allen anderen Fällen sollten Sie SVS und SCS deaktiviert lassen. 5) Solarladegeräte, Wechselrichter/Ladegeräte, Multi RS und Wechselrichter RS benötigen keine Verkabelung. Alle anderen Lasten und Ladegeräte müssen über ATC/ATD verkabelt und gesteuert werden. | |||||
Automatische Konfiguration | Nein | Nein | Nein | Nein | 2) |
Ladestrom des Systems | Ja | Ja | Ja | Ja | 2) |
Sollten Sie SVS aktivieren? | Ja | 3) , 4) | 3) , 4) | 3), 4) | 2) |
Sollten Sie STS aktivieren? | Ja | Nein | Nein | Nein | 2) |
Sollten Sie SCS aktivieren | Ja | 3), 4) | 3), 4) | 3), 4) | 2) |
Methode zur Steuerung des Aufladens | entfällt | entfällt | entfällt | entfällt | 2) |
Verkabelung von ATC & ATD | entfällt | Ja | 5) | 5) | 2) |
12.2. DVCC-Anforderungen
Batterie-Kompatibilität
Bei Batterien mit CAN-Bus-Anschluss überprüfen Sie bitte auf der entsprechenden Seite im Handbuch zur Batteriekompatibilität, ob die Aktivierung von DVCC mit Ihrem Batterietyp geprüft wurde und unterstützt wird. → Aktivieren Sie DVCC nur, wenn es ausdrücklich als für Ihren Batterietyp unterstützt aufgeführt ist.
⚠️ Wenn DVCC in den Hinweisen zu Ihrer Batterie nicht erwähnt wird, aktivieren Sie diese Funktion nicht.
DVCC wird vollständig unterstützt und kann ohne Probleme verwendet werden für:
Blei-Säure-Batterien (Gel, AGM, OPzS usw.)
Victron Lithium Smart mit:
VE.Bus BMS
Lynx Ion + Shunt BMS
Lynx Ion BMS
Victron Lithium NG mit:
VE.Bus BMS NG
Bei Systemen mit Lynx Smart BMS oder Lynx BMS NG ist DVCC automatisch aktiviert und kann nicht deaktiviert werden.
Firmware-Versionen
Verwenden Sie DVCC nicht, wenn die Voraussetzungen für die Firmware nicht erfüllt sind.
Installieren Sie bei der Inbetriebnahme immer die aktuellste Firmware.
Sobald das System zuverlässig läuft, sind Firmware-Aktualisierungen nur noch bei Bedarf erforderlich.
Bei Problemen sollten Sie zunächst eine Aktualisierung der Firmware durchführen.
Erforderliche Mindest-Firmware-Versionen:
Victron-Produkt
Mindest-Firmware-Version
Multi/Quattro
422
MultiGrid
424
Multi RS, Inverter RS, MPPT RS
v1.08
GX-Gerät
v2.12
VE.Direct MPPTs
v1.46
VE.Can MPPTs mit VE.Direct
v1.04
VE.Can MPPT-Solarladegeräte älterer Bauart (mit dem Bildschirm)
Kann nicht verwendet werden
Lynx Ion + Shunt
v2.04
Lynx Ion BMS
v1.09
Lynx Smart BMS
v1.02
Lynx BMS NG
v1.10
Orion XS
v1.00
Warnung zur Firmware-Kompatibilität – Fehler Nr. 48
Ab der Venus OS-Firmware v2.40 zeigt das GX-Gerät die folgende Warnung an: Fehler Nr. 48 – DVCC mit inkompatibler Firmware
Dies weist darauf hin, dass auf einem oder mehreren angeschlossenen Geräten Firmware-Versionen laufen, die nicht mit DVCC kompatibel sind.
Weitere Informationen zu diesem Fehler finden Sie im Kapitel Fehlercodes.
ESS-Systemanforderungen
Wenn Sie ein ESS-System verwenden, stellen Sie sicher, dass der ESS-Assistent die Version 164 oder höher (veröffentlicht im November 2017) hat, da frühere Versionen nicht mit DVCC kompatibel sind.
12.3. DVCC-Effekte auf den Ladealgorithmus
Im Standalone-Modus verwenden unsere Wechselrichter/Ladegeräte, MPPT-Solarladegeräte und Orion XS ihren eigenen internen Ladealgorithmus. Das heißt, sie bestimmen, wie lange sie in der Konstantspannung verbleiben, wann sie auf Ladeerhaltung umschalten und wann sie wieder auf Konstantstrom oder Speicherung umschalten. In diesen verschiedenen Phasen verwenden sie die konfigurierten Parameter in VictronConnect und VEConfigure.
In ESS-Systemen und Systemen mit verwalteten Batterien (siehe Handbuch für Batteriekompatibilität) wird der interne Ladealgorithmus deaktiviert und das Ladegerät arbeitet dann mit einem extern gesteuerten Ladespannungssollwert. Diese Tabelle erklärt die verschiedenen Möglichkeiten:
Auswahlanleitung | Entsprechender Ladealgorithmus | ||||
|---|---|---|---|---|---|
1) Der ESS-Assistent wird nur in einer bestimmten Art von Stromversorgungssystem installiert, das einen Netzanschluss mit einem Wechselrichter/Ladegerät, einem GX-Gerät und einem Batteriesystem von Victron kombiniert, nicht zu verwechseln mit einem netzunabhängigen System, wie es in Booten oder Wohnmobilen verwendet wird. | |||||
Systemtyp | Batterietyp | DVCC | Wechselrichter/Ladegerät | Solar-Ladegerät | Orion XS |
ESS-Assistent1) | Intelligente Batterie | Ein | Batterie | ||
Aus | Vermeiden Sie dies; aktivieren Sie besser DVCC | ||||
Normale Batterie | Ein | Intern | Wechselrichter/Ladegerät | ||
Aus | Intern | Wechselrichter/Ladegerät | |||
Standard | Intelligente Batterie | Ein | Batterie | ||
Aus | Vermeiden Sie dies; aktivieren Sie besser DVCC | ||||
Normale Batterie | Ein | Intern | |||
Aus | Intern | ||||
Details
Intern
Der interne Ladealgorithmus (bulk → absorption → float → re-bulk), und die konfigurierten Ladespannungen sind aktiv.
Der Wechselrichter/Ladegerät zeigt den Ladezustand an: Aufladen, Konstantspannung, Erhaltungsladung usw.
Der von MPPT angezeigte Ladezustand ist: Konstantstrom, Konstantspannung, Ladeerhaltung und so weiter.
Das Orion XS DC-DC-Batterieladegerät zeigt folgende Ladezustände an: Konstantstrom, Konstantspannung, Ladeerhaltung und so weiter.
Wechselrichter/Ladegerät (gilt nur für MPPTs und Orion XS)
Der interne Ladealgorithmus des MPPTs und Orion XS ist deaktiviert; stattdessen wird er von einem Ladespannungs-Sollwert gesteuert, der vom Wechselrichter/Ladegerät kommt.
Der von MPPTs und Orion XS angezeigte Ladezustand ist: Ext. Steuerung.
Batterie
Der interne Ladealgorithmus ist deaktiviert und stattdessen wird das Gerät von der Batterie gesteuert.
Der vom Wechselrichter/Ladegerät angezeigte Ladezustand ist: Ext. Steuerung.
Der von MPPT und Orion XS angezeigte Ladezustand ist: Ext. Steuerung (die LEDs zeigen weiterhin Konstantstrom und Konstantspannung an, niemals Ladeerhaltung).
12.3.1. DVCC-Effekte bei gleichzeitigem Anschluss von mehreren Multi/Quattro-Geräten
Nur der an den VE.Bus-Anschluss angeschlossene Multi/Quattro (als einzelnes Gerät oder als mehrere Geräte, die sowohl für Dreiphasen-/Split-Phasen als auch für Parallelbetrieb konfiguriert sind) wird über DVCC gesteuert. Weitere Systeme, die über ein MK3-USB an das GX-Gerät angeschlossen sind, werden nicht von DVCC gesteuert und laden und entladen entsprechend der in diesen Geräten vorgenommenen Konfiguration.
Dies gilt für alle Arten von Systemen mit aktiviertem DVCC. Wenn beispielsweise ein System keine verwaltete Batterie (CAN-bus) enthält und nur die DVCC-Ladestrombegrenzung verwendet, wird diese Ladestrombegrenzung nur auf den an den VE.Bus-Anschluss angeschlossenen Multi oder Quattro angewendet.
12.4. DVCC-Funktionen für alle Systeme
Die folgenden Funktionen gelten für alle Systemtypen, wenn DVCC aktiviert ist, unabhängig davon, ob:
Der ESS-Assistent verwendet wird oder nicht
Das System Blei-Säure-Batterien oder andere Standardbatterien verwendet
Eine intelligente CAN-Bus-BMS-Batterie installiert ist
Diese Funktionen sind in allen Konfigurationen aktiv, in denen DVCC aktiviert ist.
12.4.1. Ladestrom begrenzen
Die Ladestrombegrenzung ist eine vom Benutzer konfigurierbare Einstellung, die den maximal zulässigen Gesamtladestrom im System definiert. Sie ist verfügbar unter: Einstellungen → DVCC auf dem GX-Gerät. In Systemen mit aktiviertem DVCC werden Ladequellen wie folgt priorisiert:
|  |
Einzelheiten:
Wenn ein CAN-bus-BMS angeschlossen ist und das BMS einen maximalen Ladestrom anfordert, der sich von der benutzerkonfigurierbaren Einstellung unterscheidet, wird der niedrigere der beiden Werte verwendet.
Dieser Mechanismus funktioniert nur bei Wechselrichtern/Ladegeräten von Victron, einschließlich Wechselrichter RS, Multi RS, Solarladegeräten inkl. MPPT RS und Orion XS DC-DC-Batterieladegeräten. Andere Ladegeräte, wie die von Skylla-i, werden nicht kontrolliert und auch ihr Ladestrom wird nicht berücksichtigt. Dasselbe gilt für Geräte, die nicht an das GX-Gerät angeschlossen sind, wie z. B. eine Lichtmaschine. Anders ausgedrückt: Der Gesamtladestrom der Wecgselrichter/Ladegeräte und aller MPPT-Ladegeräte wird gesteuert, sonst nichts. Alle anderen Quellen werden mit einer zusätzlichen Gebühr belastet, über die nicht Buch geführt wird. Auch bei der Installation eines BMV oder eines anderen Batteriemonitors.
Gleichstromlasten werden möglicherweise nicht berücksichtigt, sofern nicht ein SmartShunt oder BMV-712 installiert und korrekt als Gleichstromzähler konfiguriert ist. Zum Beispiel wird die Batterie ohne den Gleichstromlastmonitor bei einem konfigurierten maximalen Ladestrom von 50 A und Gleichstromlasten, die 20 A ziehen, mit 30 A geladen, nicht mit den vollen erlaubten 50 A. Wenn der SmartShunt als Gleichstromzähler konfiguriert ist, der maximale Ladestrom auf 50 A eingestellt ist und der Shunt des Gleichstromsystems einen Stromverbrauch von 25 A meldet, dann sind die Ladegeräte so eingestellt, dass sie mit 50 + 25 = 75 A laden.
Wenn Sie einen oder mehrere Shunts für „DC system“ (Gleichstromsystem) konfiguriert haben (wenn Sie mehr als einen haben, werden diese addiert), dann kompensiert die DVCC-Ladestrombegrenzung sowohl die Lasten als auch die Ladegeräte. Dadurch wird zusätzlicher Ladestrom addiert, wenn eine Last vorhanden ist, und subtrahiert, wenn ein anderes Ladegerät im Gleichstromsystem vorhanden ist. DC-„loads“ (Lasten) und -„sources“ (Quellen) werden in beiden Richtungen nicht kompensiert.
Der vom Wechselrichter/Ladegerät aus dem System entnommene Strom wird kompensiert. Wenn z. B. 10 A zur Versorgung von Wechselstromlasten verbraucht werden und das Limit auf 50 A eingestellt ist, erlaubt das System den MPPT-Solarladegeräten, mit maximal 60 A zu laden.
In allen Fällen bleibt die in einem Gerät selbst konfigurierte maximale Ladegrenze, d. h. die mit VictronConnect oder VEConfigure für Orion XS DC-DC-Batterieladegeräte, MPPT-Solarladegeräte oder Wechselrichter/Ladegeräte eingestellte Ladestromgrenze in Kraft. Ein Beispiel zur Veranschaulichung: Falls nur ein Wechselrichter/Ladegerät im System vorhanden ist und in VEConfigure oder VictronConnect der Ladestrom auf 50 A konfiguriert ist. Und beim GX-Gerät wird ein Grenzwert von 100 A konfiguriert, dann beträgt die Arbeitsgrenze 50 A.
DVCC-Ladestrombegrenzungen werden nicht auf Gleichstrom-MPPTs angewandt, wenn ESS mit Gleichstrom-MPPT exportieren zulassen aktiviert ist. So erhalten Sie die maximale Leistung der Solarpaneele für den Export.
12.4.2. Begrenzung der verwalteten Batterieladespannung
Einige verwaltete Batterien, wie BYD und Pylontech, erfordern möglicherweise während der ersten Inbetriebnahme eine reduzierte Ladespannung. Dies trägt dazu bei, einen ordnungsgemäßen Zellenausgleich in den ersten Betriebswochen sicherzustellen. Die Funktion zur Begrenzung der verwalteten Batterieladespannung wurde speziell für diesen Zweck entwickelt. Wenn diese Funktion aktiviert ist, kann die maximale Ladespannung vorübergehend reduziert werden, auch wenn das BMS der Batterie normalerweise eine höhere Spannung zulässt. |  |
Achtung
Verwenden Sie diese Funktion nicht für andere Zwecke.
Eine unsachgemäße Anwendung kann den Zellenausgleich verhindern und zu einer schwerwiegenden langfristigen Unausgeglichenheit führen.
Wenn die Spannung über die CVL (Charge Voltage Limit) des Batterie-BMS eingestellt ist, wird der niedrigere Wert angewendet.
12.4.3. Gemeinsamer Spannungsfühler (Shared Voltage Sense - SVS)
Diese Funktion ist kompatibel mit VE.Bus-Geräten, VE.Direct- und VE.Can-MPPT-Solarladegeräten, Orion XS DC-DC-Batterieladegeräten sowie Wechselrichtern RS und Multi RS. Das System wählt automatisch die optimale Spannungsmessung aus. Falls verfügbar, wird die Spannung vom BMS oder einem BMV-Batteriemonitor bevorzugt. Ist keines von beiden verfügbar, wird standardmäßig die vom VE.Bus-System gemeldete Batteriespannung verwendet. Die auf der Benutzeroberfläche angezeigte Spannung entspricht der ausgewählten Spannungsmessung. Die gemeinsame Spannungsmessung (SVS) ist standardmäßig aktiviert, wenn DVCC aktiv ist. Sie kann manuell über einen Schalter in den Einstellungen → DVCC deaktiviert werden. SVS (und DVCC) ist jedoch für Lynx Smart BMS und Lynx Smart BMS NG zwingend aktiviert und kann nicht geändert werden. Beachten Sie, dass SVS bei einigen Batterien zwangsweise abgeschaltet wird. Weitere Informationen zu Ihrer Batterie finden Sie auf der Kompatibilitätsseite. |  |
12.4.4. Gemeinsamer Temperatursensor (Shared Temperature Sense - STS)
STS ermöglicht es dem GX-Gerät, die gemessene Batterietemperatur an alle angeschlossenen Wechselrichter/Ladegeräte, MPPT-Solarladegeräte und Orion XS DC-DC-Ladegeräte weiterzuleiten. Sie können die Temperaturquelle aus folgenden Optionen auswählen:
Hinweis: STS ist für Lynx Smart BMS, Lynx Smart BMS NG und einige verwaltete Batterien zwangsweise deaktiviert. Weitere Informationen finden Sie auf der Seite zur Batteriekompatibilität. | |
12.4.5. Gemeinsamer Stromsensor (Shared Current Sense - SCS)
Diese Funktion leitet den von einem an das GX-Gerät angeschlossenen Batteriemonitor gemessenen Strom an alle MPPT-Solarladegeräte und Orion XS DC-DC-Batterieladegeräte weiter. Diese Geräte können den gemeinsamen Strom für den Schweifstrommechanismus nutzen, der die Konstantspannung beendet, wenn der Batteriestrom unter einen festgelegten Schwellenwert sinkt. → Einzelheiten zur Konfiguration entnehmen Sie bitte der jeweiligen Produktdokumentation. Gilt nur für Systeme ohne ESS und ohne verwaltete Batterie, da die Ladesteuerung für MPPT-Solarladegeräte und Orion XS in diesen Fällen extern erfolgt. Hinweis: Erfordert MPPT-Solarladegerät-Firmware v1.47 oder höher. | |
12.4.6. Steuerung des BMS
Bei Systemen mit mehreren angeschlossenen BMS ermöglicht diese Funktion die Auswahl eines bestimmten BMS für DVCC. Außerdem kann ein BMV oder SmartShunt für die SoC-Überwachung verwendet werden, indem der BMV als Batteriemonitor konfiguriert wird (Einstellungen → Systemeinrichtung), während das BMS für DVCC aktiv bleibt. Diese Einstellung ist im Menü „Settings” → „DVCC” auf dem GX-Gerät verfügbar. |   |
12.5. DVCC-Funktionen bei Verwendung einer CAN-bus-BMS-Batterie
Dieser Abschnitt gilt für alle Systeme, die ein intelligentes Batterie-BMS verwenden, das über einen CAN-Bus angeschlossen ist.
🔹 Dies schließt das Victron VE.Bus BMS aus.
Ein solch intelligentes BMS sendet die folgenden Parameter an das GX-Gerät:
Für alle drei Parameter übertragen einige Arten von Batterien dynamische Werte. Sie bestimmen z.B. die maximale Ladespannung auf der Basis von Zellspannungen, Ladezustand oder z.B. der Temperatur. Andere Fabrikate und Marken verwenden einen festen Wert. Bei solchen Batterien ist es nicht erforderlich, Verbindungen vom Typ „Laden erlaubt“ (ATC) und „Entladen erlaubt“ (ATD) an die AUX-Eingänge eines Multi oder Quattro zu verdrahten. |  |
Im Wechselrichterbetrieb (d. h. im Inselbetrieb) schalten sich Multis und Quattros ab, wenn der maximale Entladestrom auf Null eingestellt ist. Sie starten automatisch wieder, wenn entweder die Wechselstromversorgung wiederhergestellt ist oder das BMS den maximalen Entladestrom erhöht.
Weitere Informationen zur Konfiguration des maximalen Ladestroms, einschließlich der Priorisierung von Solarenergie, finden Sie im vorherigen Abschnitt Ladestrom begrenzen.
Hinweis
Bitte beachten Sie, dass die Konfiguration von Ladespannungen oder Ladeprofilen in VEConfigure oder VictronConnect nicht erforderlich ist und keine Auswirkungen hat. Die Multis, Quattros, Multi und Inverter RS, MPPT-Solarladegeräte und Orion XS DC-DC-Batterieladegeräte laden mit der Spannung, die sie über den CAN-Bus von der Batterie erhalten. Diese Konfiguration gilt auch für Systeme mit einem Lynx Smart BMS oder Lynx Smart BMS NG, das an ein GX-Gerät angeschlossen ist.
12.6. DVCC für Systeme mit dem ESS-Assistenten
 |  |
Der ESS-Ladeerhaltungsmodus funktioniert nur dann richtig, wenn DVCC aktiviert ist.
Es wird ein fester Solar-Offset von 0,4 V verwendet (Werte für 48 V-Systeme, geteilt durch 4 für 12 V). Dieser Solar-Offset wird nur angewendet, wenn der ESS-Modus auf Optimiert in Kombination mit der aktivierten Einstellung für überschüssige Solarladegerätleistung oder wenn der ESS-Modus auf „Batterien geladen halten” eingestellt ist.
Für Systeme mit den ESS-Modi Optimiert und Optimiert (mit BatteryLife): Das System lädt die Batterie (vom Netz) automatisch wieder auf, wenn der SoC um 5 % oder mehr unter den Wert des „Minimum SoC” im ESS-Menü fällt. Das Wiederaufladen stoppt, wenn der minimale SoC erreicht ist.
ESS-Statusanzeige in der grafischen Übersicht des GX-Geräts und auf VRM: Zusätzlich zum Ladestatus (Externe Steuerung oder Konstantstrom/Konstantspannung/Ladeerhaltung) kann der folgende Status angezeigt werden:
ESS-Status
Bedeutung
#1
Niedriger SoC: Entladung deaktiviert
#2
BatteryLife ist aktiv
#3
Aufladung durch BMS deaktiviert
#4
Entladung durch BMS deaktiviert.
#5
Langsame Ladung läuft (Teil von BatteryLife, siehe oben)
#6
Der Benutzer hat eine Ladungsgrenze von Null konfiguriert.
#7
Der Benutzer hat eine Entladungsgrenze von Null konfiguriert.
Hinweis: Wenn die Option „Gleichstromgekoppelte PV-Einspeisung von Überschuss“ mit ESS aktiviert ist, wendet das DVCC-System die DVCC-Ladestrombegrenzung von der PV-Anlage zur Batterie nicht an. Dieses Verhalten ist notwendig, um den Export zu ermöglichen. Es gelten weiterhin Grenzwerte für die Ladespannung.
Die auf der Stufe der individuellen Einstellungen des Solarladegeräts festgelegten Grenzwerte für den Ladestrom gelten auch weiterhin.
Wenn das BMS in einem ESS-System abgeschaltet wird, stoppen die Solarladegeräte und zeigen den Fehler #67 – Kein BMS an (siehe MPPT-Solarladegerät-Fehlercodes für zusätzliche Informationen).
