3. Installation

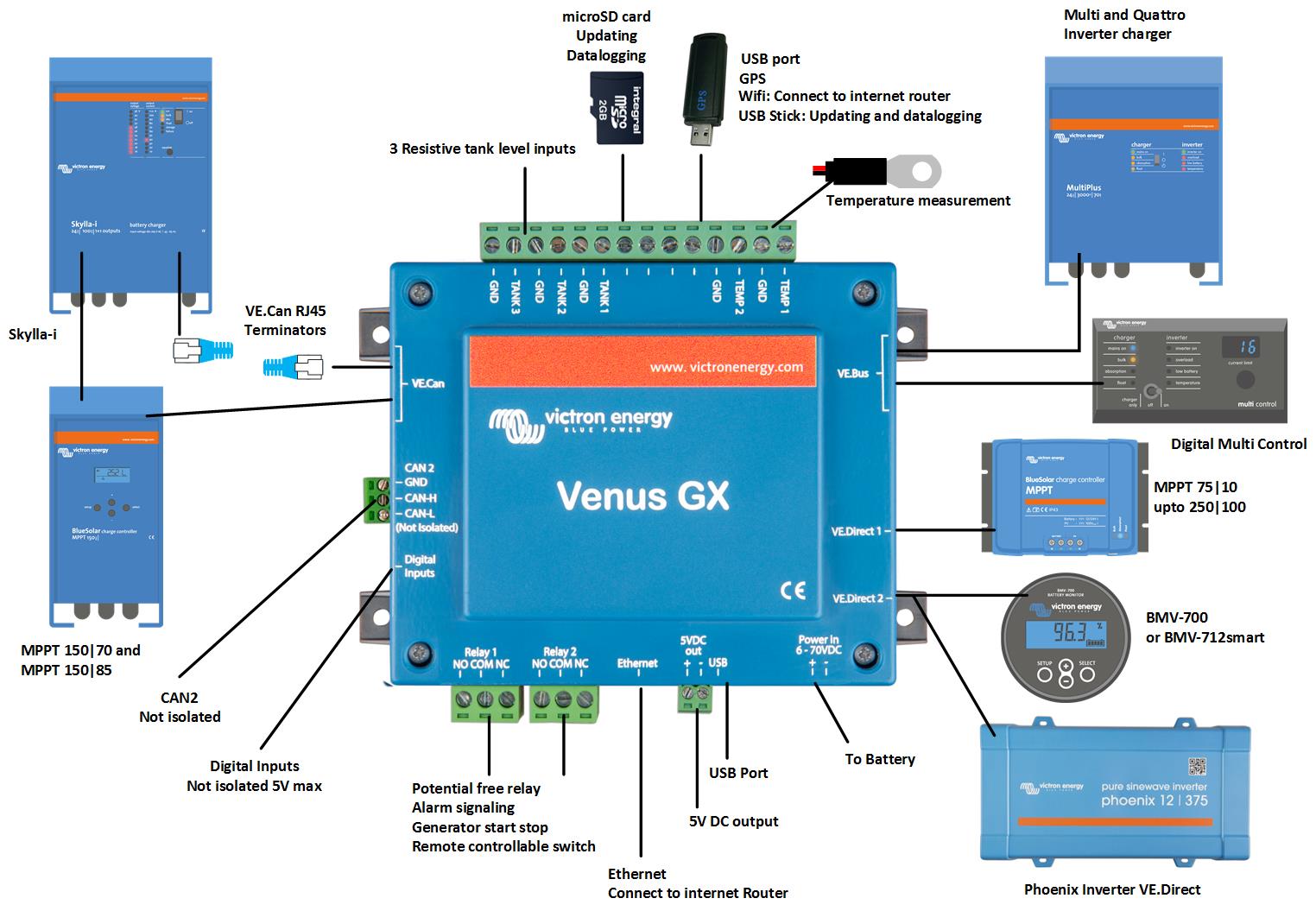

3.1. Venus GX Översikt av anslutningar
Venus GX stödjer högst 6 VE.Direct-enheter, oavsett om de är anslutna via VE.Direct-portar eller USB. Denna gräns kan dock vara lägre i komplexa system, till exempel, de med flera solcellsväxelriktare eller synkroniserade växelriktare. Inkludera alltid viss marginal i din systemdesign för att säkerställa en tillförlitlig drift.
3.2. Monteringsalternativ och tillbehör
Följande monteringsalternativ och tillbehör finns till försäljning:
3.3. Strömförsörjning av Venus GX
Enheten förses med ström via Effekt in V+ -kontaktdonet och den accepterar från 8 till 70 VDC. Den kan inte försörjas genom någon av de andra anslutningarna (t.ex. Ethernet eller USB) Den tillhandahållna DC-strömkabeln innehåller en inbyggd långsam säkring på 3,15 A.
Försörjning med en VE.Bus BMS
När VGX används i en installation med en VE.Bus BMS, ska du koppla Effekt in V+-terminalen på VGX till terminalen kallad ”Belastningsfrånkoppling” på VE.Bus BMS. Koppla de båda negativa kablarna till den negativa samlingsskenan eller den negativa polen på ett vanligt batteri. Detta är inte nödvändigt för VE.Bus BMS V2 och VE.Bus BMS NG eftersom båda har en GX-effektutgång.
Viktigt: Försörjning från AC-ut-terminalen på en VE.Bus växelriktare, Multi eller Quattro:
Om du försörjer GX-enheten med en AC-adapter ansluten till AC-ut på en VE.Bus-enhet (t.ex. växelriktare, Multi eller Quattro) kan det leda till ett dödläge:
Efter ett fel eller en kallstart kommer VE.Bus-enheterna inte att starta eftersom VGX saknar strömförsörjning.
VGX kan inte starta eftersom växelriktare/laddaren är avstängd och orsakar en cykel.
Tillfälligt sätt att komma runt detta:
Koppla kort ur VE-Bus-kabeln från GX-enheten för att tillåta VE.Bus-produkterna att starta om.
Permanent lösning:
Ändra RJ45-kablarna. Se FAQ Q20 för mer information om det här.
Rekommendation:
Undvik att förse GX-enheten med ström från AC-ut på en växelriktare/laddare. Vid nedstängning på grund av överbelastning av växelriktare, hög temperatur eller låg batterispänning kommer även GX-enheten att stängas av och all övervakning och fjärråtkomst går förlorad. Därför rekommenderar vi starkt att du förser GX-enheten med ström från batteriet.
Isolering
GX-enheten ansluter till flera systemkomponenter. För att undvika jordslingor bör du säkerställa att isoleringen är gjord ordentligt. I de flesta fallen kommer detta inte att vara ett problem men korrekt systemdesign är fortfarande av högsta vikt.
Porttyp: | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolerad | Isolerad | Isolerad | Isolerad |
VE.Direct | Isolerad | Isolerad | Isolerad | Isolerad |
VE.Can | Ej isolerad | 1) | 1) | Isolerad |
USB 3) | Ej isolerad | Ej isolerad | Ej isolerad | Ej isolerad |
Ethernet 2) | Isolerad | Isolerad | Isolerad | Isolerad |
1) VE.Can-port 1 är galvaniskt isolerad, VE.Can-port 2 är inte isolerad 2) Ethernetporten är isolerad, förutom skärmen: använd oskärmade UTP-kablar för Ethernet-nätet. 3) USB-portarna är inte isolerade. Det är inga problem att ansluta en WiFi-dongle eller GPS-dongle eftersom dessa enheter inte förses med ström från en extern källa. Även om du använder en separat försörjd USB-hubb kan en jordslinga uppstå. Omfattande tester har dock visat att detta inte leder till driftproblem. | ||||
Utökning av USB-portar
Antalet USB-portar kan utökas genom att använda en USB-hubb. USB-portarna ombord har dock begränsad effekt tillgänglig.
Rekommendation
Använd alltid strömförsörjda USB-hubbar och välj produkter av hög kvalitet för att minimera problem.
Du kan använda en VE.Direct till USB-adapter för att öka antalet VE.Direct-enheter. Se följande dokument för information om hur många enheter som kan anslutas till flera olika GX-enheter.
3.4. Reläanslutningar
Venus GX har reläfunktionerna potentialfri Normalt öppen (NO) och Normalt stängd NC). Reläfunktionen kan konfigureras via GX-menyn, Inställningar →Relä → Funktion.
Relä 1 är särskilt viktigt eftersom det, utöver manuell och temperatur-relaterad utlösning (gäller även relä 2), även kan användas som ett larm-, generator start/stopp- eller tankpumps-relä.
 |  |
Om reläfunktionen konfigureras som ett larmrelä är det möjligt att vända reläets polaritet via en tilläggsmeny. Standardinställningen är Normalt öppen (NO). Observera att en ändring av polariteten till Normalt stängd (NC) leder till en något högre strömförbrukning från GX-enheten.
 |  |
Viktigt
Se till att hålla koll på reläernas spännings- och strömbegränsningar enligt specifikationerna i Tekniska specifikationer.
