Venus GX Manual

Genom att ansluta en solcellsväxelriktare till en GX-enhet möjliggörs realtidsövervakning av effektproduktion och energidistribution. Detta ger användare insikt i den faktiska effektbalansen och energiflödena inne i systemet.

Obs: Dessa mätningar är endast för övervakning och är inte nödvändiga för systemdrift eller prestanda.

Begränsning av solcellsväxelriktare

Utöver övervakning kan vissa modeller och märken av solcellsväxelriktare bli begränsning av GX-enheten, vilket innebär att utgångseffekten aktivt kan minskas vid behov.

Denna funktion krävs för system som använder funktionerna ESS Noll inmatning eller Begränsad inmatning.

Direktanslutningar

Användning av en mätare

För solcellsväxelriktare som inte kan växelverka digitalt kan en mätare användas:

En USB-GPS kan användas för att aktivera fjärrspårning av fordon eller båtar via VRM-portalen.

Detta möjliggör:

Även om Victron inte tillhandahåller USB-GPS-moduler, stödjer VGX de flesta GPS-mottagare från tredje part som använder NMEA 0183-kommandon (vid 4800 eller 38400 baud). Sätt helt enkelt i GPS-enheten i en USB-port så känns den automatiskt av efter en kort fördröjning.

Testade USB-GPS-modeller

Utöver USB-GPS-mottagare kan en NMEA 2000 GPS användas för att spåra fordon eller båtar på avstånd i VRM-portalen.

Kompatibilitetskrav för NMEA 2000 GPS

EN NMEA 2000 GPS-sändare från tredje part måste uppfylla följande kriterier för att fungera med GX-enheter från Victron:

De flesta GPS-enheter som är kompatibla med NMEA 2000 bör fungera korrekt.

Testad och bekräftad modell:

Fysisk anslutning till en GX-enhet

GX-enheten och NMEA 2000-nätverket använder olika typer av kontakt. Det finns två tillgängliga alternativ:

Innan anslutning måste du alltid kolla databladen för alla NMEA 2000-enheter i systemet.

Om det krävs lägre nätverksspänning kan du:

VE.Can-porten på GX-enheten kräver ingen extern effekt för att fungera.

GX-enheter kan visa data från kompatibla NMEA 2000-tankgivare från tredje part.

Kompatibilitetskrav

Konfigureringsstöd

Vissa givare tillåter konfigurering av vätsketyp och kapacitet direkt via GX-enhetsmenyn.

Detta fungerar exempelvis med Maretron TLA100 och kan vara möjligt med andra märken. Värt att testa under inställning.

Testade kompatibla NMEA 2000-tankgivare:

De flesta andra NMEA 2000-tankgivare förväntas också fungera. Om du lyckas använda en som inte är med på listan här ber vi dig berätta det för oss via Community → Modifieringar.

Anslutning till en GX-enhet

Eftersom VE.Can och NMEA 2000 använder olika typ av kontakt finns det två tillgängliga alternativ:

För att ansluta Bluetooth-sensorer som de från Mopeka, Ruuvi eller Safiery måste GX-enheten stödja Bluetooth.

USB-Bluetooth-adaptrar som har testats och som vi vet fungerar:

En lista över ytterligare adaptrar som också håller på att testas, samt över adaptrar som har testats och som vi vet inte fungerar, finns tillgängliga i Victron Community.

Mopeka-sensorer möjliggör ultraljudsmätning av vätskenivåer i både trycksatta och icke-trycksatta tankar. Beroende på modellen monteras sensorn antingen på toppen eller botten av tanken. Data såsom vätskenivå, temperatur och sensorbatterispänning överförs till GX-enheten via Bluetooth Low Energy (BLE).

För att ansluta sensorn till GX-enheten via Bluetooth krävs det att GX-enheten har Bluetooth-funktion. För mer information om Bluetooth-krav och begränsningar samt om kompatibla USB Bluetooth-adaptrar hänvisar vi till avsnittet om Krav för Bluetooth-anslutning.

Mopeka-sensorer som stöds

6.8.1. Installation

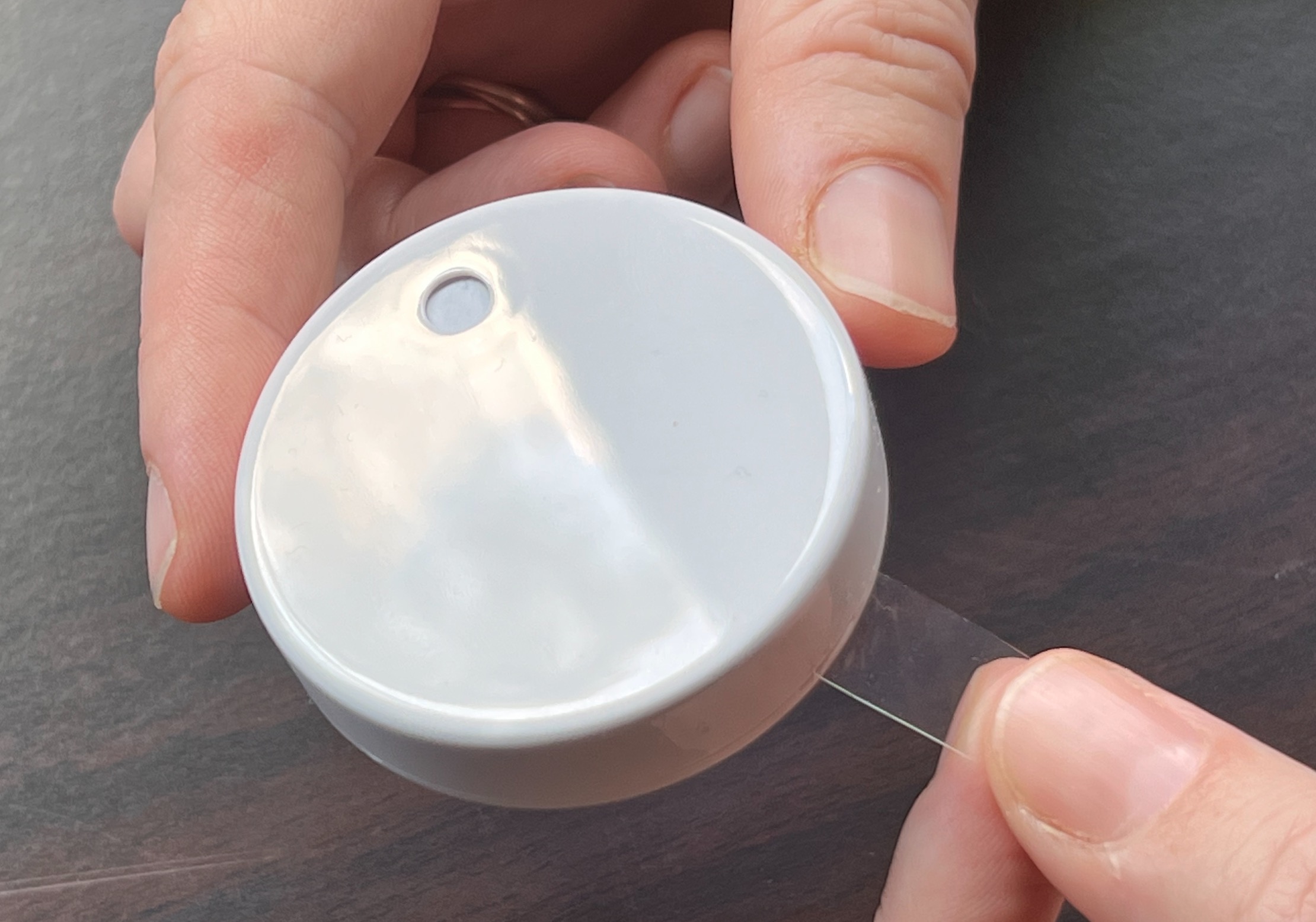

Installationen av sensorn Mopeka är mycket enkel. Först måste dock sensorn installeras enligt Mopekas installationsinstruktioner och konfigureras via appen Mopeka Tank (tillgänglig i Google Play och Apple App Store). Därefter görs installationen och konfigurationen i GX-enheten enligt beskrivningen nedan.

Säkerställ att Bluetooth är aktiverad i menyn för Bluetooth-sensorn (aktiverad som standard) Gå till Inställningar → Ingång/Utgång → Bluetooth-sensorer i GX-enheten. Flytta skjutreglaget Aktivera åt höger för att aktivera Bluetooth-sensorer. Skrolla ner för att hitta din Mopeka-sensor. Flytta motsvarande reglage åt höger för att aktivera den. Sensorn bör nu visas i enhetslistan. Upprepa steg 1..5 för varje ytterligare sensor.

6.8.2. Konfigurering

1. Gå till menyn Enhetslista.

2. Skrolla och välj önskad sensor.

3. Klicka eller tryck på den valda sensorn för att öppna översiktsmenyn.

4. Tryck eller klicka på sensorn för att öppna dess översikt.

5. I inställningsmenyn kan du:

   • Justera tankkapaciteten

   • Välja vätsketyp och volymenhet

   • Ställa in kalibreringsvärden för tomma och fulla tanknivåer.

   • Se aktuella sensoravläsningar och batterinivå

6. Gå tillbaka till menyn för översikt av sensorer när du är klar med inställningen.

7. Tryck eller klicka på Enhet för att öppna enhetens inställningsmeny.

8. I enhetsmenyn kan du tilldela sensorn ett anpassat namn och läsa ut ytterligare information, så som anslutningstyp, produkt-id och VRM-instans.

   Upprepa steg 1–8 för varje ytterligare sensor.

6.8.3. Övervakning av nivån i tanken

Nivån i tanken kan övervakas på olika platser i GX-miljön.

• Enhetslista för GX-enheten

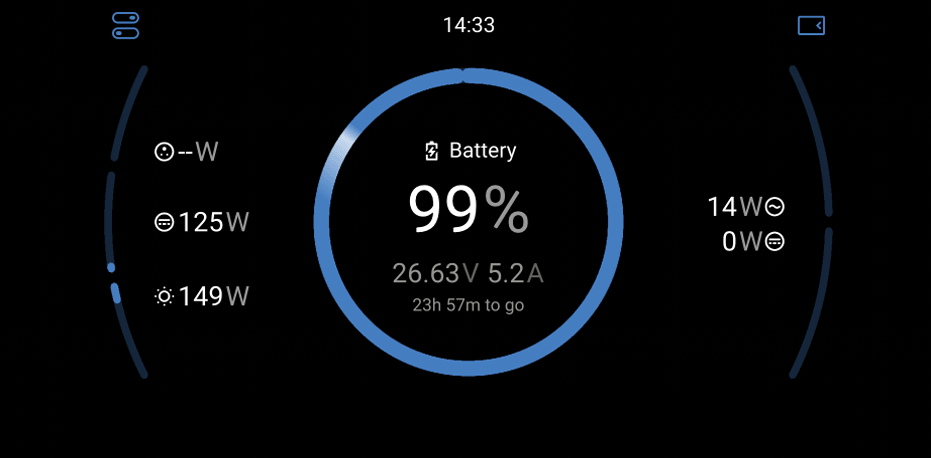

• Grafisk översikt över GX-enheten

• VRM-panel

• Avancerade meny för widgetar i VRM

• Widgetar för appen VRM

Safiery Start Tank är en radarbaserad tanknivåsensor som är utformad för toppmontering. Den kan fästas på icke-metalliska tankar med självhäftande fäste eller monteras med den standardiserade bultmallen SAE-5. Sensorn kommunicerar direkt med en GX-enhet via Bluetooth Low Energy (BLE). Den förses med ström från ett CR2744 knappcellsbatteri, med en förväntad livslängd på upp till fem år.

För detaljerade produkt- och monteringsinstruktioner hänvisar vi till Star Tank-manualen som finns tillgänglig på Star Tank-produktsidan.

För att ansluta sensorn till GX-enheten via Bluetooth krävs det att GX-enheten har Bluetooth-funktion. För mer information om Bluetooth-krav och begränsningar samt om kompatibla USB Bluetooth-adaptrar hänvisar vi till avsnittet om Krav för Bluetooth-anslutning.

6.9.1. Installation

Det är enkelt att installera Start Tank-sensorn. Följ först installationsinstruktionerna för Star Tank och konfigurera sensorn. När det är klart ska du fortsätta med stegen enda för att slutföra inställningen på GX-enheten.

Säkerställ att Bluetooth är aktiverad i menyn för Bluetooth-sensorn (aktiverad som standard) Gå till menyn Inställningar → I/O → Bluetooth-sensorer. Flytta skjutreglaget Aktivera åt höger för att aktivera Bluetooth-sensorer. Skrolla ner tills du ser din Star Tank-sensor. För att aktivera sensorn, flytta reglaget åt höger. Det bör nu visas i enhetslistan. Upprepa steg 1..5 ifall det finns mer än en sensor.

6.9.2. Konfigurering

Gå till menyn Enhetslista. Skrolla upp eller ner och välj lämplig sensor. Klicka eller tryck på den valda sensorn för att öppna översiktsmenyn. Klicka eller tryck på Inställning för att komma till sensorns inställningsmeny. I inställningsmenyn kan du ändra tankkapaciteten, välja vätsketypen och volymenheten, ställa in kalibreringsvärden för tomma och fulla tanknivåer samt se strömsensorvärdet tillsammans med batterinivån. Gå tillbaka till menyn för översikt av sensorer när inställningen är slutförd. Klicka eller tryck på Enhet för att öppna enhetens inställningsmeny. I enhetsmenyn kan du tilldela sensorn ett anpassat namn och läsa ut ytterligare enhetsinformation, så som anslutningstyp, produkt-id och VRM-instans. Upprepa steg 1 till 8 ifall du vill ställa in ytterligare sensorer.

6.9.3. Övervakning av nivån i tanken

Tanknivåer kan visas på flera platser inom GX-omgivningen.

Enhetslista i GX-enheten Nivåsida i GX-enheten VRM-panel Avancerade meny för widgetar i VRM Widgetar för appen VRM

Ruuvi-sensorer för över temperatur, luftfuktighet och lufttryck till en GX-enhet via Bluetooth.

För att ansluta sensorn till GX-enheten via Bluetooth krävs det att GX-enheten har Bluetooth-funktion. För mer information om Bluetooth-krav och begränsningar samt om kompatibla USB Bluetooth-adaptrar hänvisar vi till avsnittet om Krav för Bluetooth-anslutning.

Installationsprocess Säkerställ att Bluetooth är aktiverad i Bluetooth-menyn (aktiverad som standard). För att göra detta ska du gå till Inställningar → Ingång/Utgång → Bluetooth Sensors och klicka ”aktivera” för att aktivera Bluetooth-temperatursensorer. Undermenyn för Bluetooth-adaptrar visar en lista över tillgängliga Bluetooth-adaptrar. Alternativet ”Kontinuerlig sökning” söker alltid efter nya Bluetooth-sensorer. Observera att detta alternativ kan påverka GX-enhetens WiFi-prestanda. Aktivera endast detta alternativ om du måste söka efter nya Bluetooth-sensorer. I annat fall är det bäst att låta det vara inaktivt. Sensorn bör visas i menyn som ”Ruuvi ####” med ett fyrsiffrigt hexadecimalt enhets-id. Aktivera den specifika Ruuvi-sensorn. Alla tidigare installerade och aktiverade sensorer kommer att visas med deras användardefinierade namn, om sådana är inställda. Sensorn ska nu visas i huvudmenyn - som standard kallas den ”RuuviTag”. I temperatursensorns inställningsmeny kan du anpassa typen (välj mellan batteri, kyl och allmän). Enhetsmenyn tillåter dig ange ett anpassat namn för sensorn och tillhandahåller ytterligare information, såsom anslutningstyp, produkt-id och VRM-instans. Batterilivslängd och status för Ruuvi-sensorer: Ruuvi-sensorer använder ett utbytbart CR2477 3 V litiumknappcellsbatteri, som vanligtvis räcker längre än 12 månader, beroende på omgivningstemperaturen. Batteriinformation: Den interna batterispänningen och statusen visas i sensormenyn. Batteristatusindikatorer: OK-status: Batterispänning ≥ 2,50 V Sensorbatteri låg status: Batterispänning ≤ 2,50 V Varning lågt batteri: En varning för lågt batteri visas på fjärrkonsolen Remote Console. Om GX-enheten rapporterar till VRM visas varningen även där. Varningsgränsen är avhängig temperaturen. Under 20 °C: Gränsvärdet är 2,0 V Mellan -20 °C och 0 °C: Gränsvärdet är 2,3 V Över 20°C: Gränsvärdet är 2,5 V Du kant uppdatera Ruuvins fasta programvara genom att använda Ruuvis egna separata app men detta är endast nödvändigt om du stöter på problem.

IMT Technology GmbH erbjuder ett brett sortiment av digitala solstrålningssensormodeller av silikon inom serien Si-RS485 som alla är kompatibla med GX-enheter.

Kompatibilitet

Drift

Kabelanslutningar

Schemat i installationsguiden nedan beskriver kabelanslutningarna i en typisk installation.

Kabelanslutningar

Installationsanmärkningar

För att garantera signalintegritet och en stabil drift, följ riktlinjerna nedan:

IMT Si-RS485TC-serien av strålningssensorer innehåller intern galvanisk isolering (upp till 1 000 V) mellan strömförsörjningen och RS485-Modbuskretsar, vilket gör att det icke-isolerade Victron RS485 till USB-gränssnittet passar de flesta installationer.

Men om ett isolerat RS485 till USB-gränssnitt är att föredra är den enda kompatibla enhetenHjelmslund Electronics USB485-STIXL (andra sorter kommer inte att kännas igen av GX-enheten).

Flera sensorer

Konfigurering

I allmänhet krävs ingen särskild eller konfigurering - standardkonfigureringen vid leverans är tillräcklig för kommunikation med en Victron GX-enhet.

Men om en strålningssensor från serien IMT Si-RS485 redan har använts i ett annat system eller har ändrade inställningar av någon anledning, måste den återställas till fabriksinställningen före användning.

För att kolla konfigureringen, ladda ner IMT ”Si-Modbus-Configurator”. Följ instruktionerna i IMT Si Modbus-Configurator-manualen. (Ladda ner från samma länk och kontrollera eller uppdatera följande inställningar:

Vänligen kontakta IMT Technology direkt för ytterligare support avseende konfigureringen av serien IMT Si-RS485 solstrålningssensorer.

Användargränssnitt - GX-enhet

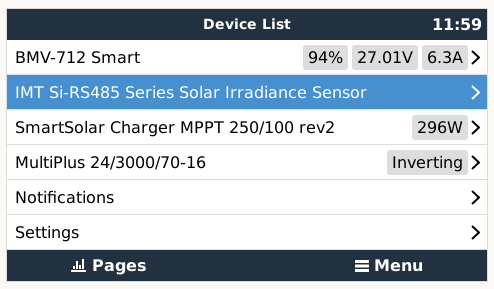

När Victron GX-enheten är ansluten och försedd med ström kommer solstrålningssensorn från serien IMT Si-RS485 automatiskt att kännas av inom några minuter och visas i menyn ”Enhetslista”.

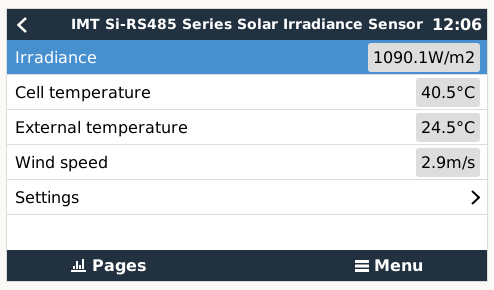

I menyn ”Solstrålningssensorer i serien IMT Si-RS485” kommer alla tillgängliga parametrar automatiskt att visas (beroende på antalet anslutna sensorer) och uppdateras i realtid.

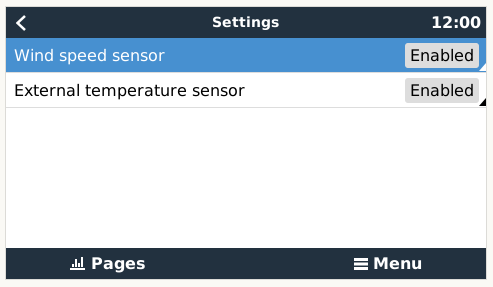

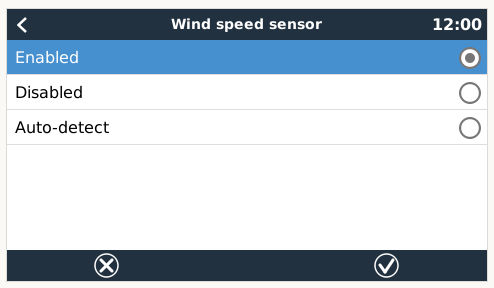

I undermenyn ”Inställningar” kan du manuellt aktivera och inaktivera eventuella extra eller ytterligare externa sensorer som är kopplade till solstrålningssensorn i serien IMT Si-RS485.

Datavisning - VRM

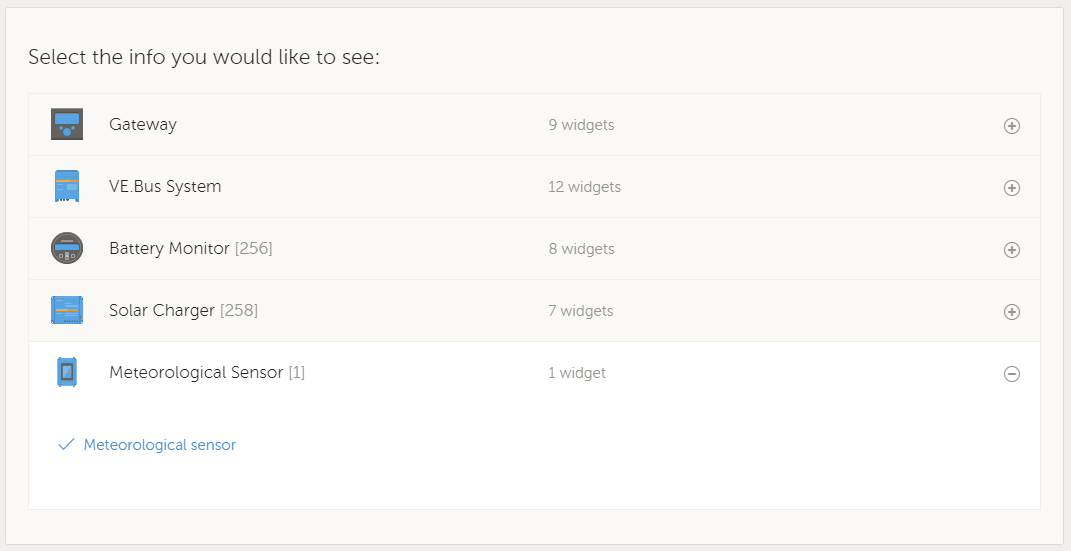

För att se loggad historisk data i VRM-portalen, öppna widget-listan ”Meteorologisk sensor” och välj widgeten ”Meteorologisk sensor”.

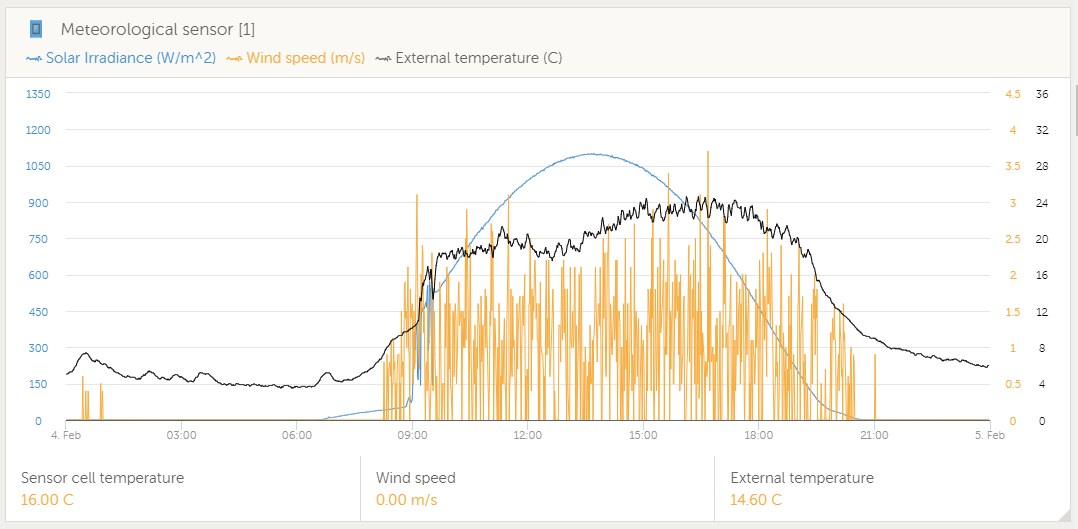

Data från alla tillgängliga sensortyper visas automatiskt i diagrammet. Du kan även aktivera eller inaktivera enskilda sensorer eller parametrar genom att klicka på deras namn i texten.

GX-enheten kan läsa av spänning, ström och temperatur från generiska generatorer när de är anslutna till kompatibla NMEA 2000-sensorer från tredje part.

Obs: Denna information används endast för visning. Den används inte för systemberäkningar eller kontrollfunktioner.

Krav för NMEA 2000-sensorer

För att garantera kompatibilitet måste NMEA 2000-DC-sensorn uppfylla följande kriterier:

De flesta NMEA 2000-DC-sensorer förväntas fungera.

Bekräftade kompatibla enheter

Fysisk anslutning till en GX-enhet

NMEA 2000-nätverk och GX-enheter använder olika typer av kontakter. Två adapterlösningar finns tillgängliga:

6.12.1. Stöd av Wakespeed WS500 generatorregulator

Introduktion

WS500 är en extern smart växelströmsgenerator med CAN-buds- och NMEA 2000-kommunikation, särskilt utformad för marina och husbilsrelaterade tillämpningar. När den är ansluten till en GX-enhet möjliggör Wakespeed WS500 övervakning av generatorprestanda och DVCC-baserad styrning.

Krav

Följande krav måste uppfyllas för integrationen av WS500:

1. Venus OS fast programvara v2.90 eller högre, installerad på din GX-enhet

2. Wakespeed WS500 fast programvara 2.5.0 eller högre installerad på WS500-regulatorn.

3. WS500 måste vara ansluten till VE.Can-porten på GX-enheten. Anslutning via BMS-Can-porten (t.ex. På Cerbo GX) stöds inte för övervakning..

Krav för DVCC-styrning

1. Venus OS fast programvara v3.30 eller högre, installerad på din GX-enhet

2. Wakespeed WS500 fast programvara 2.5.2 eller högre installerad på WS500-regulatorn.

3. Den av Wakespeed tillhandahållna strömshunten måste vara installerad på generatorn.

4. WS500 måste vara konfigurerad med ”Shuntgenerator” påslagen (Wakespeed-tillämpning: Systemflik i konfigureringsskärmen)

5. Definiera generatorkapaciteten i Ampere i generatorfliken

6. NMEA 2000 Support (System > Expertläge) måste vara aktiverat

Koppling av WS500 till VE.Can

Både WS500 och VE.Can använder RJ45-kontaktdon för CAN-kommunikation men med olika stiftnumrering. En vanlig (rak) UTP-nätverkskabel fungerar inte. En anpassad korskopplad kabel krävs.

Se diagrammet nedan för detaljerad information om stiftnumreringen:

Kartläggning av CAN-stift:

• VE.Can: stift 7 = CAN-H, stift 8 = CAN-L

• WS500: stift 1 = CAN-H, stift 2 = CAN-L

Kopplingskrav;

• Stift 1 (WS500) → Stift 7 (VE.Can)

• Stift 2 (WS500) → Stift 8 (VE.Can)

Koppla änden med stift 7/8 till VE.Can-porten på GX-enheten. Den andra änden (stift 172) kopplas till WS500. Båda ändar måste vara avslutade.

Kabelfärgen är irrelevant när du själv gör den korskopplade kabeln. Wakespeed erbjuder även en förgjord kabel med en blå RJ45-kontakt- den änden kopplas till VE.Can-porten.

Notera

Observera att den svarta avslutningen som tillhandahålls av Wakespeed och den blå avslutningen som tillhandahålls av Victron inte kan ersätta varandra. Därför måste du sätta i Victron-avslutningen på Victron-sidan av nätet och sätta in Wakespeed-avslutningen på Wakespeed-sidan.

Kopplingsexempel

Exemplet nedan visar en översikt av den rekommenderade kopplingen baserad på en installation med en Lynx Smart BMS, Lynx Distributörer och en Cerbo GX.

Den korrekta placeringen av generatorshunten (som inte ska förväxlas med shunten för BMV eller SmartShunt) är viktig här för en korrekt anslutning av strömsensorkabeln.

Se manualen för WS500 och generator för fullständig information om kopplingen mellan dem.

GX-enhetens användargränssnitt för WS500

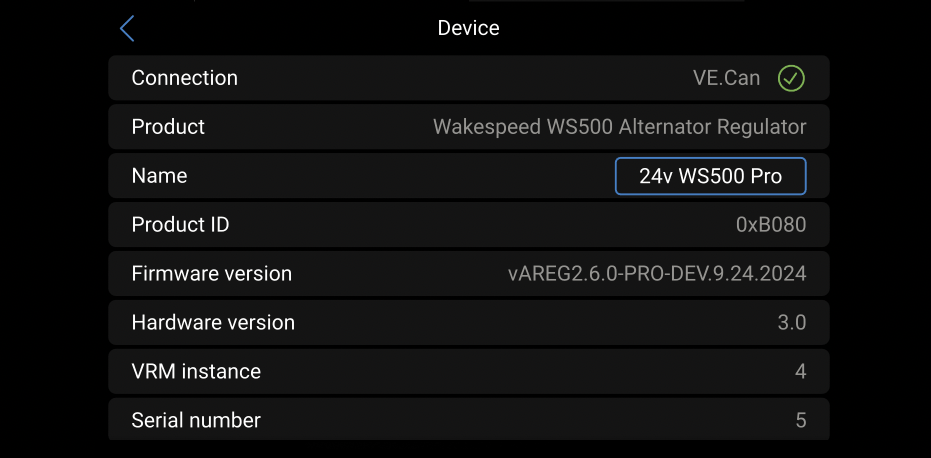

När WS500 är kopplad visas den i GX-enhetens enhetslista.

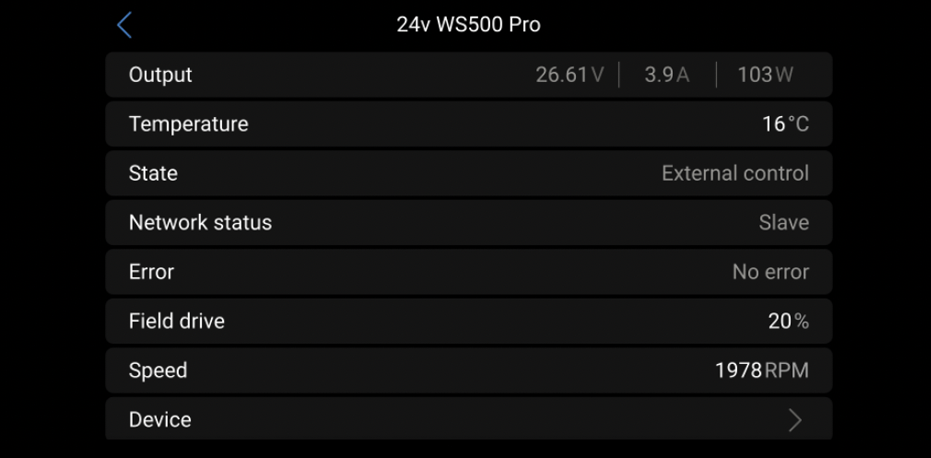

Menyn för WS500 tillhandahåller då följande information och data:

Utgång: spänning, ström och effekt enligt rapport från generatorregulatorn Temperatur: generatortemperaturen mäts av sensorn i WS500 Status: Laddningsstatus för WS500 Avstängd: laddar inte Bulk/ absorption / float: WS500 aktiv och använder sin egen algoritm Extern styrning:laddning styrs av ett BMS (t.ex Lynx Smart BMS) Nätverksstatus: Fristående: arbetar enskilt Gruppmaster: tillhandahåller laddningsmål till andra WS500-enheter Slav: mottar laddningsdirektiv från en annan WS500 eller ett BMS. Fel: Visar aktuellt feltillstånd Se Wakespeed Konfigurerings- och kommunikationsguide för felkoder Se bilaga för fel 91 och 92 Fältdrift: procentandel av fältdrift som matas till generatorn Hastighet: generatorns varv per minut, kommer från statorsignalen. Om det är felaktigt kan det justeras genom att ställa in Gen.Pol-alternativet inom Wakespeed SCT-konfigureringslinje. Motorhastighet: motorns varv per minut, med uppgifter från: Beräknas utifrån generatorhastighet och utväxlingsförhållandet motor/generator enligt inställning i SCT-konfigureringslinjen NMEA 2000 (PGN127488) J1939 (PGN61444) Du kan även ange ett anpassat namn för WS500 i enhetsmenyn. Detta uppdaterar regulatorns $SCN-konfigureringslinje.

WS500-data på VRM-portalen

WS500-data som kan visas på vår VRM-portal är ström, spänning och temperatur.

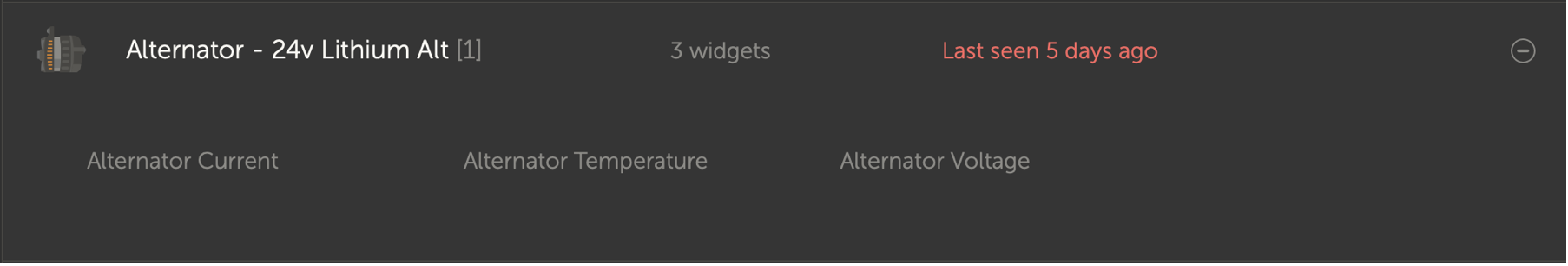

För närvarande är tre widgetar tillgängliga på VRM

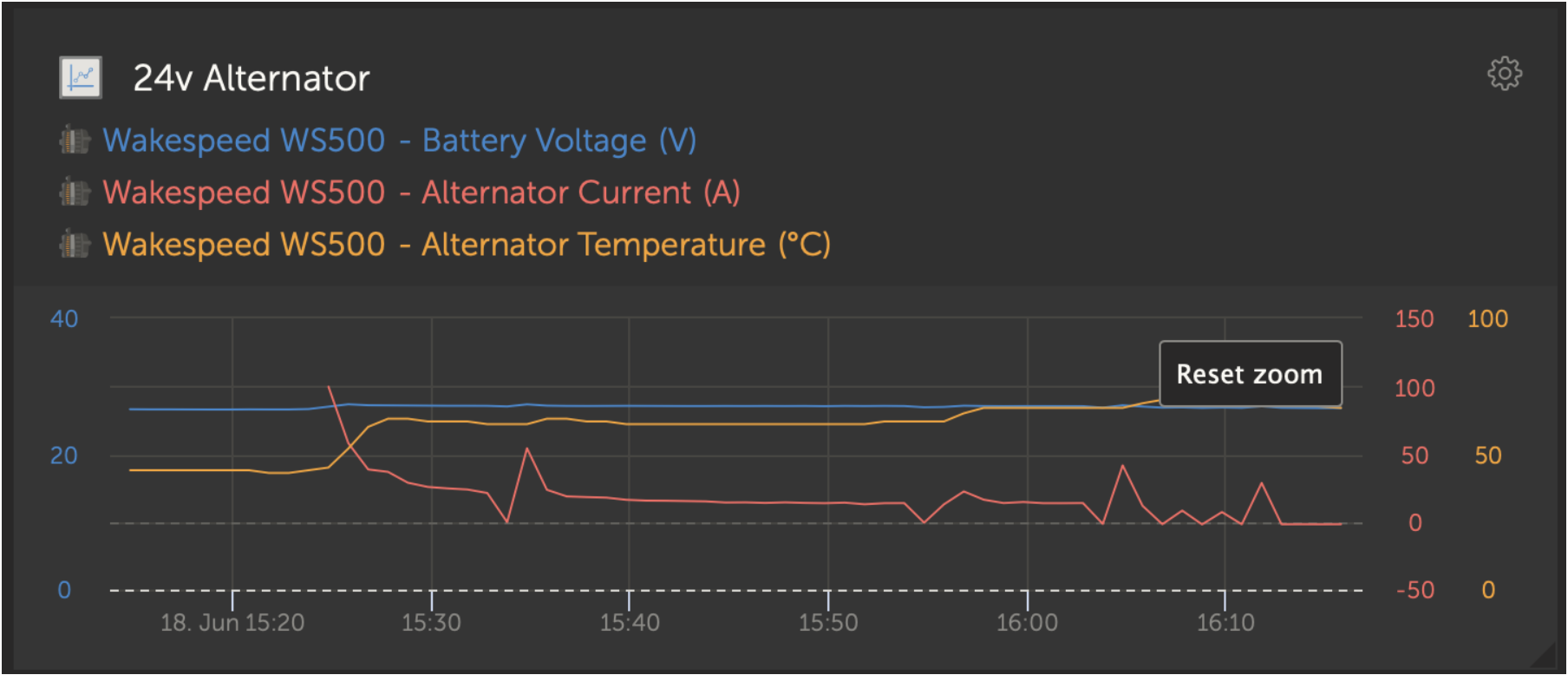

VRM-anpassad widget som visar spänning, ström och temperatur för WS500

Felsökning och vanliga frågor

Kontakta Wakpespeed-supporten direkt för ytterligare hjälp och felsökning.

Felkod #91 och #92

GX-enheten rapporterar alla fel som kan genereras av WS500 enligt definition i Wakespeeds guide för konfigurering och kommunikation.

I system med ett integrerat BMS är följande fel kritiska under tiden händelserna är aktiva och kräver särskild tillsyn.

• #91: Lost connection with BMS

  WS500 har förlorat kommunikationen med BMS och kommer att falla in i det inställda nödkörningsläget. Så fort kommunikationen med BMS återupprättas kommer den återgå till att följa laddningsmålen enligt inställning i BMS.

• #92: ATC disabled through feature IN

  BMS har signalerat att en laddningsfrånkoppling har inträffat via funktion-in-kabeln och WS500 har därför återgått till avstängt läge.

Ström- och effektdata visas inte i WS500-enhetsmeny.

Frånvaron av ström- och effektdata i WS500:s enhetsmeny utgör inget problem. Det återspeglar systemkonfigurationen och är ett förväntat beteende under vissa omständigheter.

• Ingen generatorshunt installerad: WS500 kan inte mäta generatorutgången ström och effekt utan en generatorshunt.

• Generatorshunt installerad men inte korrekt konfigurerad: Kontrollera ShuntAtBat-inställningen och Ignore Sensor-inställningen genom att använda Wakespeed-konfigureringsverktyg.

Observation avseende generatorshunt

En generatorshunt är en strömsensor installerad i serie med generatorutgången. Den ansluter direkt till WS500 och tillhandahåller mätningar i realtid av utgångsström och utgångseffekt.

• Tillval: Krävs inte för grundläggande drift

• Obligatorisk: Krävs för DVCC-kompatibilitet

• Om ingen shunt är installerad visar ändå GX-enheten parametrar så som fältdrift (%) och generatorspänning, men inte ström eller effekt.

Vanliga frågor (FAQ)

Q1: Används generatorns utgångsström (om den faktiskt mäts) till något mer än just visningsändamål?

A1: Ja. DVCC-integration tillåter GX-enheten att styra utgången från WS500 och att fördela laddningsström mellan WS500 och exempelvis MPPT-enheter och DC-DC-batteriladdare.

Q2: Kan batteriutgångsströmmen läsas över CAN-bussen av en Lynx Smart BMS eller andra övervakare?

A2: Ja. När shunten i WS500 är konfigurerad för att mäta generatorutgång kan strömmen läsas av via CAN-buss (t.ex. av en Lynx Smart BMS). WS500 använder detta för att undvika överladdning, exempelvis om batteriet kräver 100 A och WS500 tillhandahåller 200 A, styrs de extra 100 A till DC-belastningarna. Detta förbättrar precisionen vid belastningsberäkning.

Q3: Finns det några kopplingsrekommendationer om systemet innehåller en Lynx Smart BMS eller Lynx BMS NG?

A3: Ja. Vi tillhandahåller detaljerade systemexempel, inklusive:

• Inställningen för en katamaran med två WS500-enheter

• Ett system med en andra generator som styrs av WS500

Dessa systemexempel kan användas som mallar och finns tillgängliga på Lynx Smart BMS produktsida.

Q4: Hur ska kopplingen göras om ingen Lynx Smart BMS används?

A4: Wakespeed tillhandahåller en snabbstartsguide som visar hur man konfigurerar DIP-switchar och kablage.

Produktmanualen för WS500 innehåller ytterligare kopplingsscheman.

Observera att shunten ska anslutas till batteriet och WS500 ska konfigureras i enlighet med detta.
