17. Digitala ingångar

Venus GX Manual

17. Digitala ingångar

I detta avsnitt:

De Venus GX digitala ingångarna visas i anslutningsöversikten.

Alla digitala ingångskanaler nås via RJ-12-uttaget på sidan. Det är tillgängligt för egen kabeldragning av användaren/installatören.

17.1. Kabeldetaljer

De digitala ingångarna är inte isolerade och de verkar på 3,3 V-logiknivåer, med en högsta ingångstolerans på 5 V. Varje ingång har en intern 10 k pull-up-resistor till 3,3 V.

Rekommenderad koppling: Använd en potentialfri reläkontakt eller en öppen kollektorutgång/optokopplarutgång.

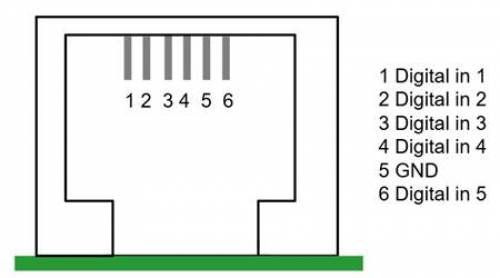

RJ12-stift	Ingång
Stift 1	ingång1
Stift2	ingång2
Stift3	Ingång3
Stift4	Ingång4
Stift5	gnd
Stift6	Ingång5

17.2. Konfigurering

Varje digital ingång kan konfigureras som en av flera förinställda sensortyper som också kan ställas in som larm.

De funktioner som går att ställa in är:

Funktion	Status
Pulsmätare	N/A
Dörrlarm	Öppen/stängd
Länspump	Av/på
Länslarm	OK/larm
Inbrottslarm	OK/larm
Röklarm	OK/larm
Brandlarm	OK/larm
Koldioxidlarm	OK/larm
Generator	I drift/stoppad

Funktionen för varje ingång kan ställas in i Remote Console i Inställningar → I/O → Digitala ingångar.

När ingången är konfigurerad i dess avsedda syfte kommer den att synas i enhetslistan.

Andra parametrar avseende den funktionen kan ställas in genom att gå in i enhetsmenyn från enhetslistan och välja Inställning.

För sensorer och larm kan du bestämma om ingången ska behandlas som ett larmtillstånd, om etiketterna ska inverteras och om de logiska nivåerna ska inverteras.

För att ändra etiketterna som är knutna till larmet, ställ in Inverterad till ”på”.
Om en logiskt låg ingång (0 V) ska anses ett positivt villkor, ställ in logiken för det inverterade larmet till ”på”.

För Gx-enheter vars digitala ingångar kan användas som pulsmätare (Cerbo GX MKII, Ekrano GX och Venus GX) kan du konfigurera enheten och multiplikatorn (som representerar volymen per puls) och nollställa räknaren efter behov.
