3. Installazione

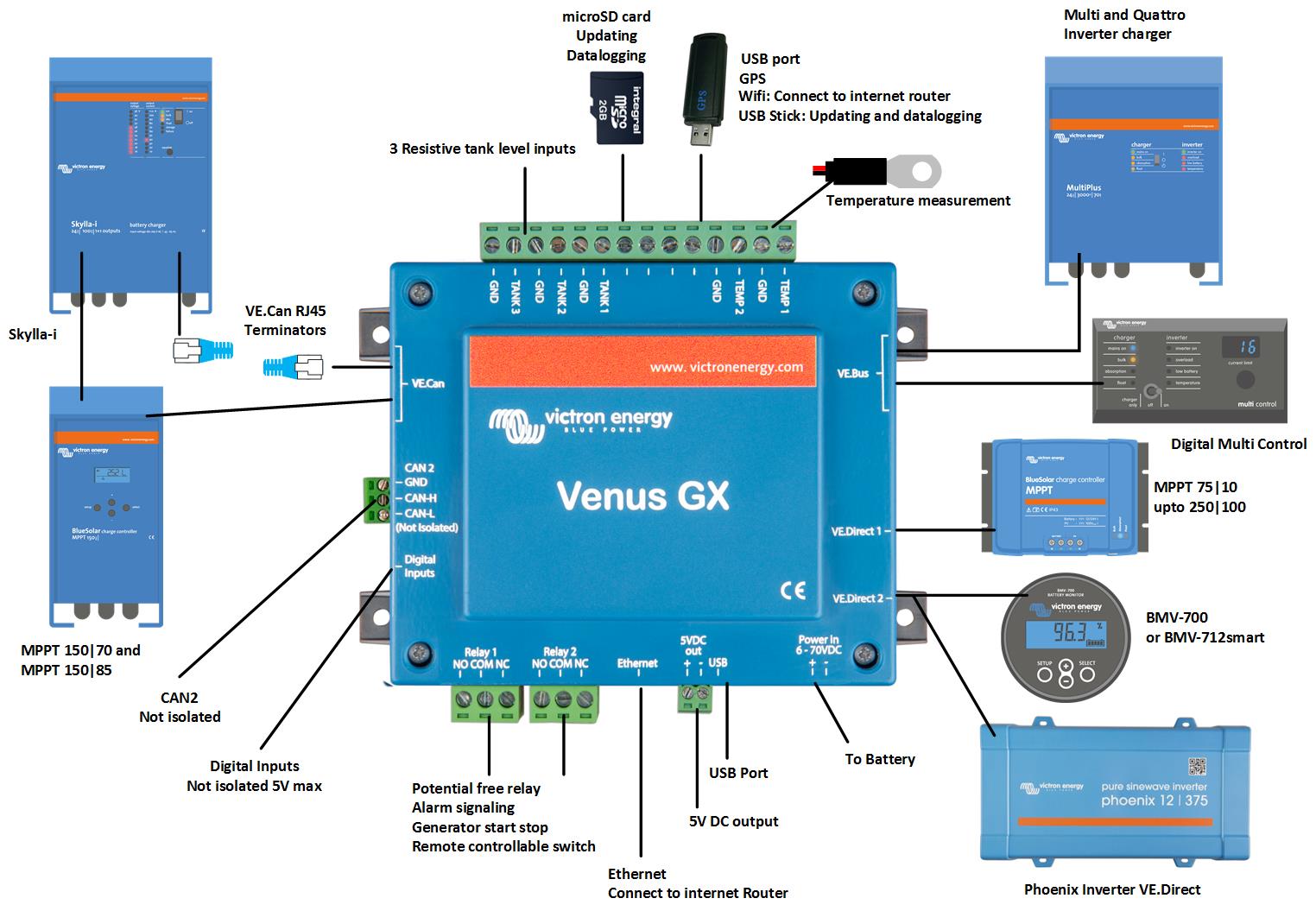

3.1. Venus GX Panoramica dei collegamenti
Il Venus GX supporta un massimo di 6 dispositivi VE.Direct, indipendentemente dal fatto che siano collegati tramite porte VE.Direct o USB. Tuttavia, questo limite può essere inferiore in sistemi complessi, ad esempio quelli con più inverter FV o inverter sincronizzati. Per garantire un funzionamento affidabile bisogna sempre prevedere un certo margine di sicurezza in fase di progetto.
3.2. Opzioni di montaggio e accessori
È possibile acquistare le seguenti opzioni di montaggio e i seguenti accessori:
3.3. Alimentazione del Venus GX
Il dispositivo viene alimentato tramite il connettore Power in V+ e accetta da 8 a 70 VCC. Non può essere alimentato tramite altre connessioni (ad es., Ethernet o USB). Il cavo di alimentazione CC in dotazione comprende un fusibile lento in linea da 3,15 A.
Alimentato tramite un BMS VE.Bus
Quando si utilizza il VGX in un impianto dotato di un VE.Bus BMS, collegare il terminale Power in V+ del VGX al terminale “Disconnessione del carico” del VE.Bus BMS. Collegare entrambi i cavi negativi al negativo del busbar o al negativo comune della batteria. Questa operazione non è necessaria per il VE.Bus BMS V2 e il VE.Bus BMS NG, poiché entrambi dispongono di un'uscita GX-Power.
Importante: L’alimentazione deve provenire da un morsetto AC-out di un Inverter, Multi o Quattro VE.Bus
L'alimentazione del dispositivo GX con un adattatore CA collegato all'uscita CA di un dispositivo VE.Bus (ad es. Inverter, Multi o Quattro) può causare un blocco:
Dopo un guasto o un avvio senza alimentazione, i dispositivi VE.Bus non si avviano perché il VGX non è alimentato.
Il VGX non può avviarsi perché l'inverter/caricabatterie è spento e ciò causa un ciclo.
Soluzione temporanea:
Scollegare brevemente il cavo VE.Bus dal dispositivo GX per consentire il riavvio dei prodotti VE.Bus.
Soluzione permanente:
Modificare il cablaggio RJ45. Per ulteriori informazioni, vedere la D20 delle FAQ .
Raccomandazioni:
Evitare di alimentare il dispositivo GX dall'uscita CA di un inverter/caricabatterie. In caso di spegnimento per sovraccarico dell'inverter, temperatura elevata o bassa tensione della batteria, anche il dispositivo GX si spegnerà e si perderanno tutti i dati di monitoraggio e accesso remoto. Si consiglia vivamente di alimentare il dispositivo GX direttamente dalla batteria.
Considerazioni sull'isolamento
Il dispositivo GX si collega a vari componenti del sistema. Per evitare i loop di massa, è necessario seguire le opportune pratiche di isolamento. Nella maggior parte dei casi, questo non è un problema, ma una corretta progettazione del sistema rimane essenziale.
Tipo di porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolato | Isolato | Isolato | Isolato |
VE.Direct | Isolato | Isolato | Isolato | Isolato |
VE.Can | Non isolato | 1) | 1) | Isolato |
USB 3) | Non isolato | Non isolato | Non isolato | Non isolato |
Ethernet 2) | Isolato | Isolato | Isolato | Isolato |
1) La porta VE.Can 1 è isolata galvanicamente, la porta VE.Can 2 non è isolata 2) La porta Ethernet è isolata, tranne la schermatura: utilizzare cavi UTP non schermati per la rete Ethernet. 3) Le porte USB non sono isolate Il collegamento di un dongle WiFi o di un dongle GPS non crea alcun problema, poiché questi dispositivi non sono alimentati da una fonte esterna. Il loop di terra può verificarsi anche se si utilizza un hub USB alimentato separatamente. Tuttavia, test approfonditi hanno dimostrato che ciò non causa problemi operativi. | ||||
Ampliamento delle porte USB
Il numero di porte USB può essere ampliato utilizzando un hub USB. Tuttavia, le porte USB integrate hanno una disponibilità di alimentazione limitata.
Raccomandazione
Utilizzare sempre hub USB alimentati e scegliere prodotti di alta qualità per ridurre al minimo i problemi.
Per aumentare il numero di dispositivi VE.Direct è possibile utilizzare un adattatore VE.Direct a USB. Si prega di leggere questo documento per sapere il numero massimo di dispositivi che possono essere collegati a vari dispositivi GX.
3.4. Collegamenti del relè
Il Venus GX è dotato di funzionalità di relè a potenziale zero Normalmente aperto (NO) e Normalmente chiuso (NC). La funzione dei relè può essere impostata entrando nel menu GX: Impostazioni → Relè → Funzione.
Il relè 1 è particolarmente importante, in quanto può essere utilizzato, non solo per l'attivazione manuale o in base alla temperatura(come nel caso del relè 2), ma anche come relè di allarme, di avvio/arresto del generatore o della pompa del serbatoio .
 |  |
Se il relè è configurato in funzione di relè di allarme, è possibile invertire la sua polarità tramite un menu aggiuntivo. L'impostazione predefinita è Normalmente aperto (NO). Nota: l'inversione della polarità su Normalmente chiuso (NC) comporta un consumo leggermente superiore di corrente del dispositivo GX.
 |  |
Importante
Assicurarsi di rispettare i limiti di tensione e corrente dei relè come specificato nel documento Specifiche tecniche.
