3. Instalação

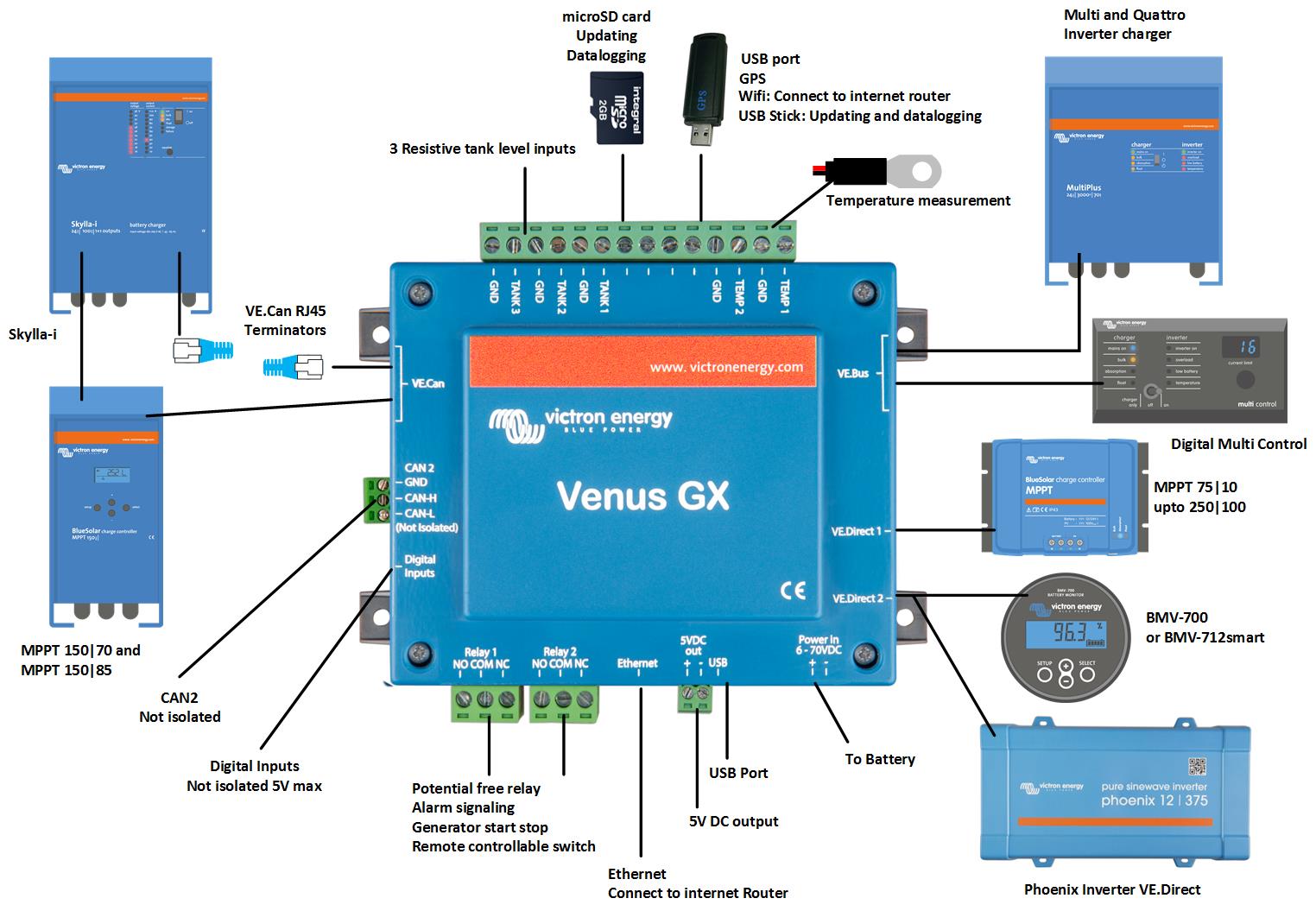

3.1. Resumo das ligações do Venus GX
O Venus GX é compatível com seis dispositivos VE.Direct, no máximo, independentemente de estarem ligados através de portas VE.Direct ou USB. No entanto, este limite pode ser inferior em sistemas complexos como, por exemplo, com vários inversores PV ou inversores sincronizados. Deve deixar sempre alguma margem no seu sistema para assegurar um funcionamento fiável.
3.2. Opções e acessórios de montagem
As seguintes opções de montagem e acessórios estão disponíveis para compra:
3.3. Alimentação do Venus GX
O dispositivo é alimentado através do conector Power in V+ e aceita de 8 VCC a 70 VCC. Este dispositivo não pode ser alimentado a partir de nenhuma das outras ligações (p. ex., Ethernet ou USB). O cabo de alimentação elétrica CC fornecido inclui um fusível em linha de fusão lenta de 3,15 A.
Alimentação com um VE.Bus BMS
Ao utilizar oVGX numa instalação com um VE.Bus BMS, ligue o terminal Power in V+ao VGX terminal 'de Desconexão de carga no VE.Bus BMS. Ligue as pontas negativas ao barramento negativo ou ao negativo comum da bateria. Isto não é necessário para o VE.Bus BMS V2 e o VE.Bus BMS NG, dado que ambos têm uma saída GX-Power.
Importante: Alimentação a partir do terminal de saída AC-out de um Inversor VE.Bus, Multi ou Quattro
Alimentar o dispositivo GX com um adaptador CA ligado em Ac-out de um dispositivo VE.Bus (p. ex., Inversor, Multi ou Quattro) pode causar um bloqueio:
Após uma avaria ou arranque autónomo, os dispositivos VE.Bus não irão arrancar, porque o VGX não está a receber alimentação.
O VGX não consegue arrancar, porque o inversor/carregador está desligado, o que causa um ciclo.
Solução temporária:
Desligue brevemente o cabo VE.Bus do dispositivo GX para permitir o reinício dos produtos VE.Bus.
Solução permanente:
Modificar os cabos RJ45. Consulte a P20 das FAQ para obter mais informação.
Recomendação:
Evite alimentar o dispositivo GX a partir do terminal Ac-out de um inversor/carregador. Em caso de desligamento devido a uma sobrecarga do inversor, temperatura elevada ou baixa tensão da bateria, o dispositivo GX também se vai desligar, perdendo toda a capacidade de monitorização e acesso remoto. É recomendável alimentar o dispositivo GX diretamente a partir da bateria.
Aspetos sobre o isolamento
O dispositivo GX pode ser ligado a vários componentes do sistema. Para prevenir os circuitos de terra, certifique-se de que efetua um isolamento apropriado. Na maioria dos casos, isto não é um problemas, mas uma conceção do sistema correta continua a ser essencial.
Tipo de porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
VE.Direct | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
VE.Can | Sem isolamento | 1) | 1) | Com isolamento |
USB 3) | Sem isolamento | Sem isolamento | Sem isolamento | Sem isolamento |
Ethernet 2) | Com isolamento | Com isolamento | Com isolamento | Com isolamento |
1) A porta VE.Can 1 está isolada galvanicamente; a porta VE.Can 2 não está isolada 2) A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados na rede de Ethernet. 3) As portas USB não estão isoladas. Ligar um dongle WiFi ou um dongle GPS não cria nenhum problema, pois estes dispositivos não são alimentados por uma fonte externa. Mesmo ao utilizar um hub USB alimentado separadamente, pode ocorrer um circuito de terra. No entanto, os testes exaustivos mostraram que isto não causa problemas operacionais. | ||||
Ampliar as portas USB
O número de portas USB pode ser aumentado com um hub USB. No entanto, as portas USB integradas têm uma disponibilidade de potência limitada.
Recomendação
Utilize sempre hubs USB alimentados e selecione produtos de elevada qualidade para minimizar os problemas.
Para aumentar o número de dispositivos VE.Direct, pode utilizar um adaptador VE.Direct para USB. Consulte neste documento o limite de quantidade dos dispositivos que podem ser ligados a vários dispositivos GX.
3.4. Ligações do relé
O Venus GX tem uma funcionalidade de relé sem potencial Normalmente Aberto (NO) e Normalmente Fechado (NC). A função de relé pode ser configurada no menu do dispositivo GX: Definições → Relé → Função.
O Relé 1 é particularmente importante, pois pode ser usado não apenas para a ativação manual ou com base na temperatura (como com o Relé 2), mas também como um relé de alarme, ligar/desligar gerador ou bomba do depósito.
 |  |
Se a função de relé estiver configurada como relé de Alarme, é possível inverter a polaridade do relé através de um menu adicional.Por defeito, o relé está definido como Normalmente aberto (NO). Nota: Inverter a polaridade para Normalmente Fechado (NC) pode causar um consumo de corrente ligeiramente superior do dispositivo GX.
 |  |
Importante
Certifique-se de que cumpre os limites de tensão e corrente dos relés especificados em Especificações técnicas.
