17. Entradas Digitais

Venus GX Manual

17. Entradas Digitais

Nesta secção:

As entradas digitais do Venus GX são mostradas no Resumo de ligações.

Todos os canais de entrada digital são acessíveis através da ficha RJ12 lateral. Está disponível para a cablagem realizada pelo utilizador / instalador.

17.1. Dados da cablagem

As entradas digitais não são isoladas e funcionam ao nível de lógica de 3,3 V, com uma tolerância de entrada máxima de 5 V.Cada entrada inclui uma resistência de 10 kΩ de elevação para 3,3 V.

Cablagem recomendada: Utilize um contacto de relé sem potencial ou uma saída de coletor aberto / acoplador ótico.

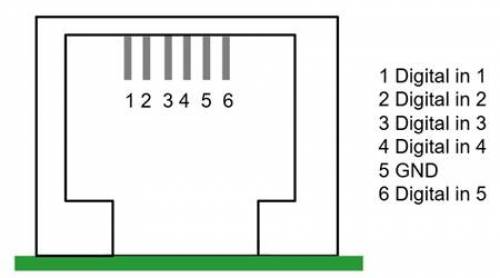

Pinos RJ12	Entrada
pino1	entrada1
pino2	entrada2
pino3	entrada3
pino4	entrada4
pino5	ter
pino6	entrada5

17.2. Configuração

Cada entrada digital pode ser configurada como um dos vários tipos de sensor predefinidos, com a opção de os definir como alarmes.

As funções configuráveis possíveis são:

Função	Estados
Medidor de impulso	N/A
Alarme de porta	Aberto/Fechado
Bomba de resíduos de porão	Ligar/Desligar
Alarme de resíduos de porão	OK/Alarme
Alarme de assaltante	OK/Alarme
Alarme de fumo	OK/Alarme
Alarme de incêndio	OK/Alarme
Alarme de CO2	OK/Alarme
Gerador	Em Funcionamento/Paragem

A função de cada entrada pode ser configurada no Consola Remota em Definições → E/S → Entradas Digitais.

Quando a entrada estiver configurada para a finalidade prevista, será apresentada na lista de Dispositivo.

Outros parâmetros relacionados com esta função podem ser configurados com o acesso ao menu do dispositivo na lista de Dispositivo e a seleção de Configuração.

Para os sensores e alarmes, pode decidir se a entrada deve ser tratada como uma condição de alarme, se os rótulos devem ser invertidos e se os níveis de lógica devem ser invertidos.

Para trocar os rótulos anexados ao alarme, defina Invertido como Ligado.
Se uma entrada lógica baixa (0 V) tiver de ser considerada uma condição positiva, defina a Lógica de alarme invertida em Ligado.

Nos dispositivos GX cujas entradas digitais podem ser usadas como medidores de impulso (Cerbo GX MKII, Ekrano GX e Venus GX), pode configurar a unidade e o multiplicador (representar o volume por impulso) e reiniciar o contador, conforme necessário.
