4. Configuratie en instellingen

In deze sectie:

4.1. Voor de eerste keer opstarten

Het Lynx Smart BMS NG wordt ingeschakeld als een accu is aangesloten en de draadlus wordt geplaatst tussen pin 10 en 11 van de multiconnector of de remote aan/uit schakelaar is ingeschakeld.

Bij het eerste keer opstarten en na een “Herstel naar standaard instellingen” (via de VictronConnect app), bepaalt en stelt het Lynx Smart BMS NG automatisch deze instellingen in:

Systeemspanning, 12, 24 of 48 V, door het meten van de accuspanning.
Aantal accu's in parallel, serie en serie/parallel configuratie
Aantal accucellen per accu

4.2. Firmware bijwerken

Het bijwerken van de firmware van het Lynx Smart BMS NG kan op twee verschillende manieren uitgevoerd worden:

Met de VictronConnect app
Via de VRM: remote Firmware update functie (vereist een met internet verbonden GX apparaat)

Opmerkingen over firmware bijwerken in het algemeen

Nieuwer is niet altijd beter
Maak het niet stuk als het werkt
Zorg ervoor, vóór het bijwerken te starten, om de changelog te lezen. De changelog kan via Victron Professional gedownload worden.

Gebruik daarom deze functie met zorg. Ons belangrijkste advies is om een draaiend systeem niet bij te werken tenzij er problemen mee zijn of vóór de eerste keer opstarten.

Opmerkingen over bijwerken van de Lynx Smart BMS NG firmware

Het bijwerken van de firmware resulteert niet in een tijdelijke systeemafsluiting. Tijdens het bijwerken houdt het Lynx Smart BMS NG alle contacten en de magneetschakelaar in dezelfde status als bij de start van het bijwerken. Als het bijwerken niet lukt, openen ATD/ATC en magneetschakelaar na 120 seconden, om veiligheidsredenen. Dit geeft ook de tijd om opnieuw te proberen bijwerken.
Het bijwerken van de firmware start steeds met een nieuwe laadcyclus, ongeacht de laadtoestand drempelinstelling, wat inhoudt dat de laadspanningsgrens (CVL) automatisch aangepast wordt van 13,5 V naar 14,0 V (28,0 V of 56,0 V).

Bijwerken van firmware met VictronConnect

Let op het volgende vóór de firmware bij te werken met VictronConnect:

Raadpleeg, voor gedetailleerde instructies over hoe de firmware bij te werken, het firmware bijwerken hoofdstuk in de VictronConnect handleiding.
Als er een nieuwere firmware versie beschikbaar is, meldt de VictronConnect app (zorg ervoor dat de nieuwste versie van de VictronConnect app gebruikt wordt) dat zodra een verbinding met het Lynx Smart BMS NG gemaakt is.

Bijwerken van firmware via VRM: Remote firmware-update

Functies:

Remote bijwerken van via internet verbonden producten, rechtstreeks vanuit het VRM portaal
Software installeren is niet noodzakelijk
Werkt vanuit laptop, tablet & telefoon
Niet nodig het juiste firmware bestand te vinden: het systeem heeft alles en geeft duidelijk aan dat een nieuwere versie beschikbaar is.

Raadpleeg de VRM: Remote firmware-update handleiding voor gedetailleerde instructies.

4.3. Instellingen Lynx Smart BMS NG

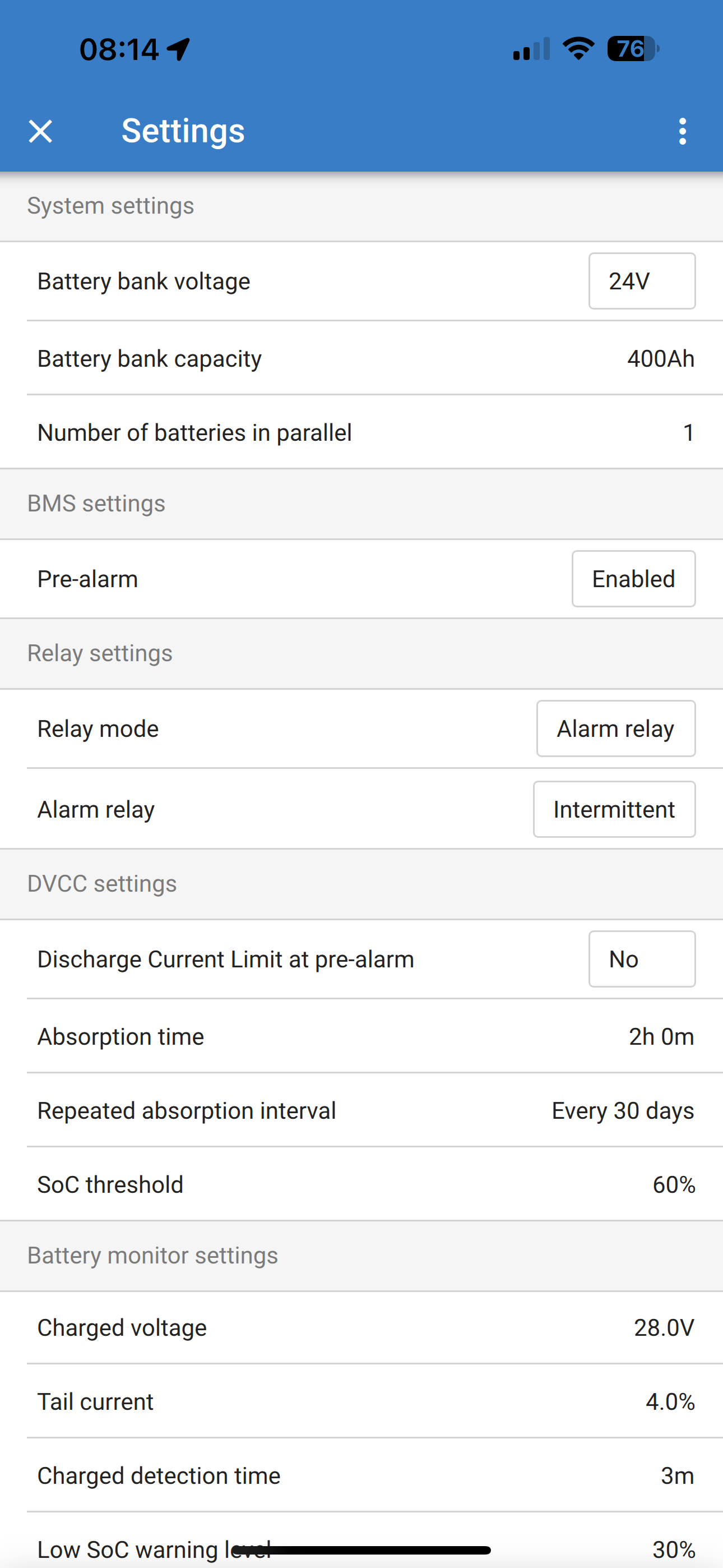

Eenmaal ingeschakeld, gebruik de VictronConnect app om de BMS instellingen in te stellen.

Controleer de instelling van de accuspanning (12, 24 of 48 V):

Dit wordt automatisch gedetecteerd, controleer dit extra.

Stel de instelling voor de accucapaciteit in:

Dit wordt automatisch gedetecteerd, controleer dit extra.

Controleer het aantal accu's die parallel geplaatst zijn:

Dit wordt automatisch gedetecteerd, controleer dit extra.

Controleer de instelling van de vooralarm modus:

Deze instelling wordt automatisch ingesteld als het voor de eerste keer wordt opgestart en na een “Herstel naar standaardinstellingen”. Het is de standaard instelling.

Ingeschakeld: aanbevolen instelling. In geval van een vooralarm wordt een visueel of hoorbaar apparaat dat gekoppeld is aan het programmeerbare relais, geactiveerd.
Uitgeschakeld: indien uitgeschakeld, negeert het de ontlaadstroomlimiet bij de vooralarminstelling.

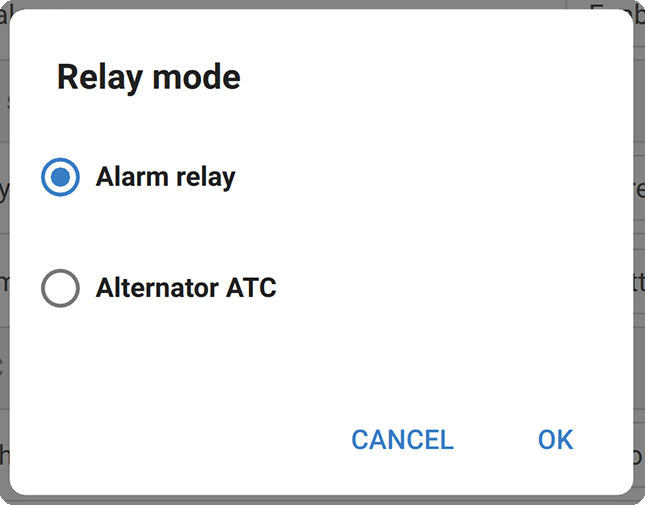

Stel de relaismodus in:

Het programmeerbare relais heeft twee werkingsmodi: Alarmrelais en dynamo ATC.

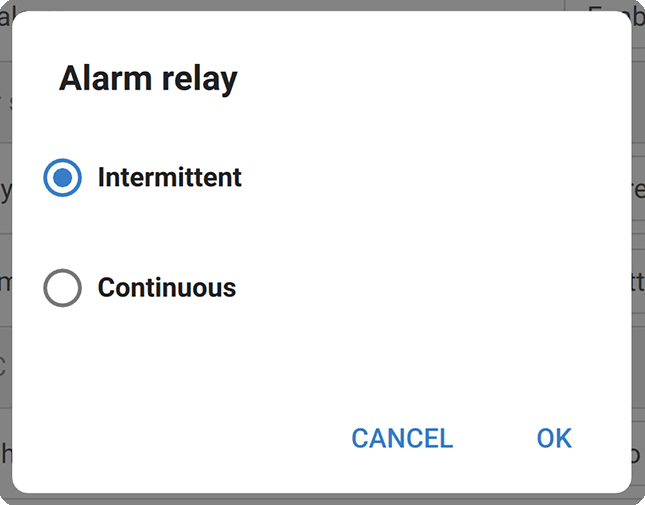

Als ingesteld op Alarmrelais modus, wordt de instelling van het alarmrelais actief en kan continue of met tussenpozen worden geselecteerd. Bij een met tussenpozen werking wordt het relais elke 0,8 seconden in en uitgeschakeld.
Indien ingesteld voor de dynamo ATC modus wordt het relais alleen geactiveerd als de schakelaar gesloten is. Voordat de schakelaar wordt geopend, wordt eerst de dynamo ATC geopend en 2 seconden later de schakelaar. Deze 2 seconden zorgen ervoor dat de dynamo wordt uitgeschakeld voordat de accu wordt losgekoppeld van het systeem.

DVCC instellingen:

DVCC is geforceerd ingeschakeld en kan niet worden uitgeschakeld. Enkele instellingen kunnen echter gewijzigd worden. Deze worden hieronder beschreven.

Houd er rekening mee dat deze instellingen alleen van invloed zijn op compatibele DVCC apparaten zoals Victron omvormer/acculaders, Orion XS DC-DC acculaders en PV MPPT acculaders.

Ontlaadstroomlimiet bij vooalarm: (standaard is “Nee”): indien ingesteld op “Ja”, is de ontlaadstroomlimiet al ingesteld op 0 A bij een vooralarm, terwijl het ATC contact gesloten blijft. Op deze manier is het mogelijk om wat accuvermogen te besparen voor essentiële DC belastingen, zoals bijvoorbeeld de verlichting, lenspomp en navigatie op boten.
Absorptietijd: is standaard ingesteld op 2 uur. Dit kan indien nodig worden aangepast.
Herhaalde absorptie interval: het aantal dagen, waarop een nieuwe volledige laadcyclus wordt gestart als de accu laadtoestand niet onder de laadtoestand drempel komt. De standaard is elke 30 dagen en kan zo nodig worden aangepast.

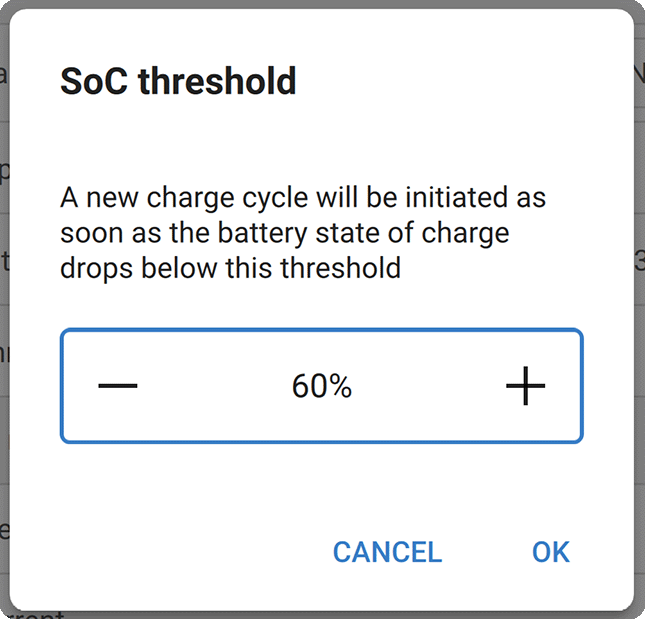

Drempel laadtoestand: is standaard ingesteld op 70%. Dit is de drempel waarop het Lynx Smart BMS NG een nieuwe volledige laadcyclus start. Dit kan indien vereist aangepast worden.
Een nieuwe laadcyclus betekent dat de CVL (laadspanningslimiet) verhoogd wordt van 13,5 V naar 14,0 V (28,0 V, 56,0 V).
Naast de laadtoestand drempel, wordt een nieuwe laadcyclus gestart na het bijwerken van de firmware, als de accuspanningen lager zijn dan 12 V / 24 V / 48 V (3 V per cel) of als een lage celspanning wordt gedetecteerd.

Instellingen accumonitor:

In tegenstelling tot andere accumonitoren zijn de instellingen van de Lynx Smart BMS NG accumonitor meestal vaste instellingen die niet aangepast kunnen worden. De reden hiervoor is dat het Lynx Smart BMS NG altijd samen wordt gebruikt met de Victron Lithium NG accu's en een groot aantal van de parameters van de accumonitor zijn daarom bekend omdat ze betrekking hebben op het accutype.

De volgende instellingen zijn instelbaar. Een volledige lijst van alle gebruikte instellingen is te vinden in de bijlage.Lijst met instellingen accumonitor

Geladen spanning: de spanningsdrempel waarboven de accumonitor synchroniseert en de laadtoestand gereset wordt naar 100%. Voor synchronisatie moet ook aan de voorwaarden voor staartstroom en geladen detectietijd voldaan zijn. De standaard is ingesteld op 14,0 V en kan zo nodig worden aangepast. Als de instelling van de systeemspanning wordt gewijzigd, moet ook de instelling voor de laadspanning worden aangepast.
Staartstroom: de stroomdrempel waaronder de accumonitor synchroniseert en de laadtoestand gereset wordt naar 100%. Voor synchronisatie moet ook aan de voorwaarden voor laadspanning en laaddetectietijd voldaan zijn. De standaard is ingesteld op 4% en kan zo nodig worden aangepast.
Geladen detectietijd: is de tijdsduur die verstreken is waarna de accumonitor synchroniseert en de laadtoestand gereset wordt naar 100%. Voor synchronisatie moet ook aan de voorwaarden voor laadspanning en staartstroom voldaan zijn. De standaard is ingesteld op 3 minuten en kan zo nodig worden aangepast.

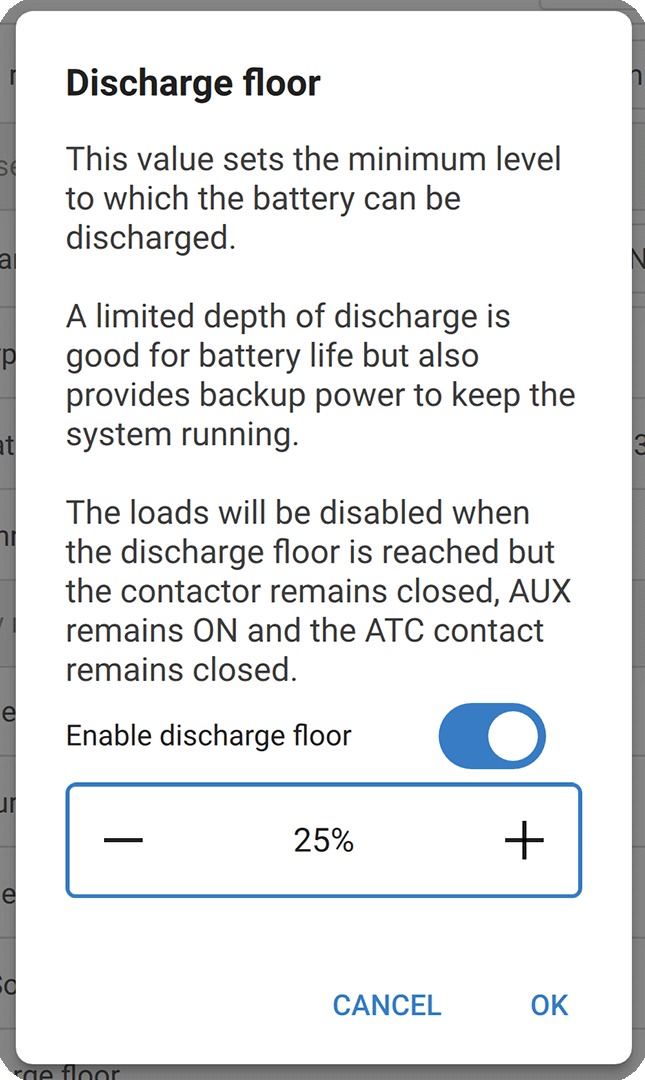

Ontladingslimiet: deze parameter heeft twee functies:
Het primaire gebruik is om de minimale laadtoestand in te stellen om te bepalen hoe ver de accu ontladen mag worden en om ervoor te zorgen dat er voldoende energie overblijft voor zelfontlading na een lage laadtoestand afsluiting.
Een beperkte ontladingsdiepte is goed voor de gezondheid van de accu, maar biedt ook back upstroom om het systeem draaiende te houden, bijv. tot zonsopgang voor systemen met zonnepanelen.
Als het ingestelde ontladingsniveau bereikt is, wordt een lage laadtoestand alarm gegeven. Het BMS schakelt dan over naar de UIT modus met een vertraging van 5 minuten als er niet voldoende laadspanning ontdekt word aan de systeemkant van het BMS tegen die tijd.
Door de ontladingslimiet op nul te zetten (niet aanbevolen), wordt deze functie uitgeschakeld.
Let op
De ontladingslimiet voorkomt volledige ontlading en moet gekozen worden zodat er steeds voldoende energie in de accu is voor zelfontlading voordat de accu opnieuw geladen kan worden.
Voorbeeld: Een ontladingslimiet van 10% levert nog steeds voldoende opgeslagen energie voor de zelfontlading van een 200 Ah accu om ongeveer 9 maanden mee te gaan zonder opnieuw te laden.
Het wordt ook gebruikt voor het berekenen van de 'Tijd over'- of de 'Tijd tot'-waarde weergegeven in de VictronConnect app, een aangesloten GX apparaat of op het VRM portaal. De accumonitor gebruikt de actuele ontlaadstroom om de tijd te berekenen die nodig is om de ingestelde ontladingslimiet te bereiken.

Waarschuwingsniveau Lage laadtoestand: het niveau waarop een waarschuwing wordt afgegeven voordat de ontladingslimiet is bereikt.

Laadstatus : handmatig instellen van de laadstatus.

Synchroniseren laadtoestand naar 100 %: handmatig synchroniseren van de laadtoestand naar 100 %.

4.4. Lynx Distributor instellingen

Deze instructies zijn alleen van toepassing als het systeem één of meerdere Lynx Distributors bevat.

Aan elke Lynx Distributor moet een adres worden toegekend en ingesteld worden op A, B, C of D. Dit gebeurt via een tweezijdige dip schakelaar die zich in de Lynx Distributor bevindt. Raadpleeg hoofdstuk 6.1.3. Adres toekennen Lynx Distributor in de Lynx Distributor handleiding.

Tip

Als de DIP schakelaars per ongeluk onjuist geprogrammeerd zijn of opnieuw geprogrammeerd moeten worden naar een verschillend adres na inbedrijfstelling van het Lynx Smart BMS NG moet het BMS geherstart worden (UIT modus en opnieuw naar Stand-by of AAN modus). Deze actie is noodzakelijk om de Lynx Distributor status juist in VictronConnect en het GX apparaat toe te passen. Het herstarten van het BMS reset ook de foutmelding "W-D02: Communicatie met Distributor [A, B, C, of D] verloren" in VictronConnect en verwijder het Lynx Smart BMS alarm "Distributor [A, B, C, of D] aansluiting verloren."

Gebruik de VictronConnect app om elke zekering een eigen naam te geven (maximaal 16 tekens). Als de naam van de zekering leeg is (0 tekens), wordt de zekering uitgeschakeld en genegeerd voor bewakingsdoeleinden.

Ga naar de instellingenpagina door rechtsboven op het tandwieltje te klikken.
Ga op de Instellingen pagina omlaag naar de Lynx Distributor instellingen.
Tik op de naam van een distributeur. Een nieuw menu wordt geopend met de 4 zekeringen.
Tik op een zekering om een aangepaste naam toe te wijzen en/of om de zekering handmatig uit te schakelen voor bewakingsdoeleinden.
